Клапан нормально закрытый AR-YCDF1
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для использования под водой AR-YCDF1. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- При отсутствии напряжения на катушке клапан закрыт; при подаче напряжения на катушку фланцевый клапан открывается, при этом часть воды выбрасывается через пилотный клапан
- Модель пилотного клапана – AR-YCDF1115 GBV
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Класс защиты IP68
- Скорость срабатывания до 10 раз в секунду
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Чугун |
| Уплотнения | EPDM | |
| Температура рабочей среды | −20...+120°С | |
| Рабочее давление | 0,1...0,5 МПа | |
| Диаметр условного прохода | 65...100 мм | |
| Присоединение | Фланцевое F2½"...4" | |
| Катушка | F24B; IP68 Выводные провода 95 см | |
| Питание | ~220 В, ~24 В, =24 В, =12 В | |
| Мощность | 24 ВА (AC), 15 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCDF1-65F-2.1/2-FHE | 65 | 58 | F2½" | 0,1 | 0,5 | 18 350 |
| AR-YCDF1-80F-3-FHE | 80 | 85,3 | F3" | 25 500 | ||
| AR-YCDF1-100F-4-FHE | 100 | 149,3 | F4" | 25 500 |
Расшифровка обозначения на примере клапана AR-YCDF1-65F-2.1/2-XYZ:
AR-YCDF1 – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| T98023 | 65 | ~220 | Под заказ к 2026.03.30 | 29670 руб. |
| T98024 | 80 | ~220 | Под заказ к 2026.03.30 | 36136 руб. |
| T98025 | 100 | ~220 | Под заказ к 2026.03.30 | 45646 руб. |
| T98026 | 65 | ~24 | 120 дней | 29770 руб. |
| T98027 | 80 | ~24 | 120 дней | 36236 руб. |
| T98028 | 100 | ~24 | 120 дней | 45746 руб. |
| T98029 | 65 | =24 | Под заказ к 2026.03.30 | 29770 руб. |
| T98030 | 80 | =24 | 120 дней | 36236 руб. |
| T98031 | 100 | =24 | 120 дней | 45746 руб. |
| T98032 | 65 | =12 | Под заказ к 2026.03.30 | 29770 руб. |
| T98033 | 80 | =12 | Под заказ к 2026.03.30 | 36236 руб. |
| T98034 | 100 | =12 | Под заказ к 2026.03.30 | 45746 руб. |

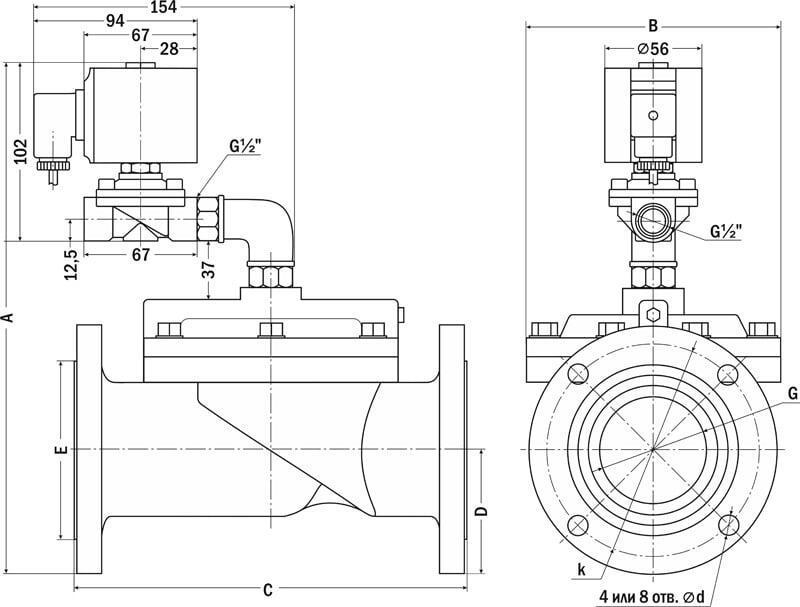

| Габаритные размеры |
 |
| Размер, мм | AR-YCDF1-65F | AR-YCDF1-80F | AR-YCDF1-100F |
| A | 350 | 360 | 383 |
| B | 178 | 190 | 224 |
| C | 242 | 268 | 345 |
| D | 92 | 99 | 106 |
| E | 110 | 132 | 154 |
| G | F2½" | F3" | F4" |
| d | 19 | 19 | 19 |
| k | 146 | 161 | 181 |
| Кол-во отверстий | 4 | 4 | 8 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 01.07.2025 | 0.49 Мб |  |
