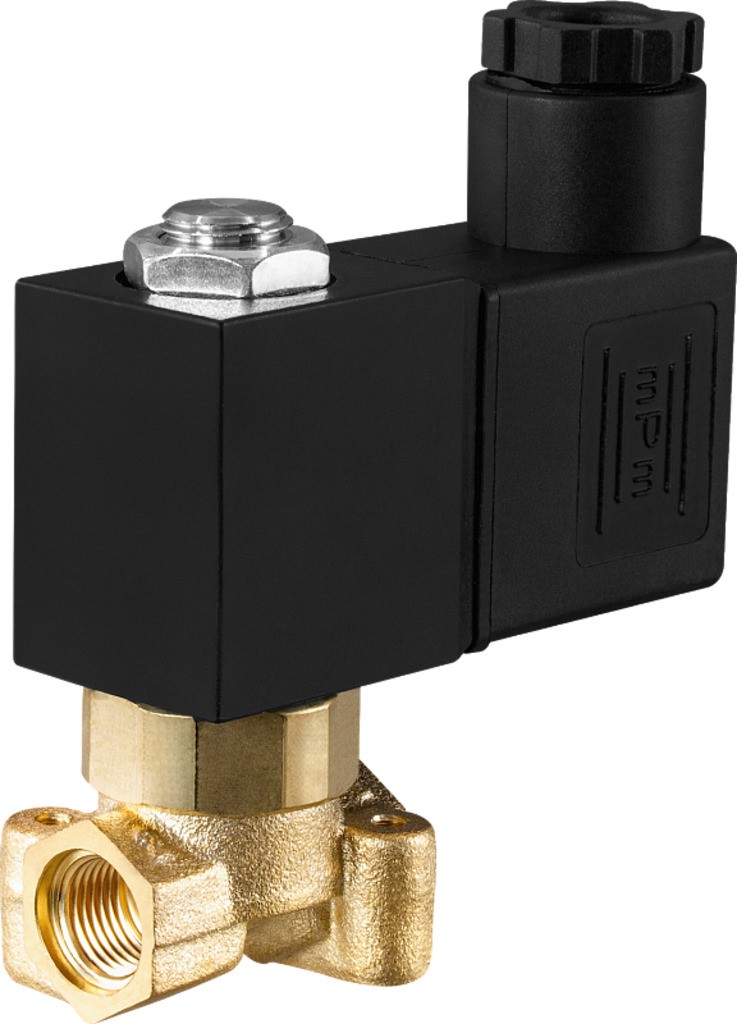

Клапан нормально закрытый AR-5515-08
Является аналогом:
| Производитель | ASCO | TORK | Ceme | Danfoss |
| Модель/серия | Серия 262 | T-GP | Серия 55 | EV210B |
Клапан AR-5515-08 соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

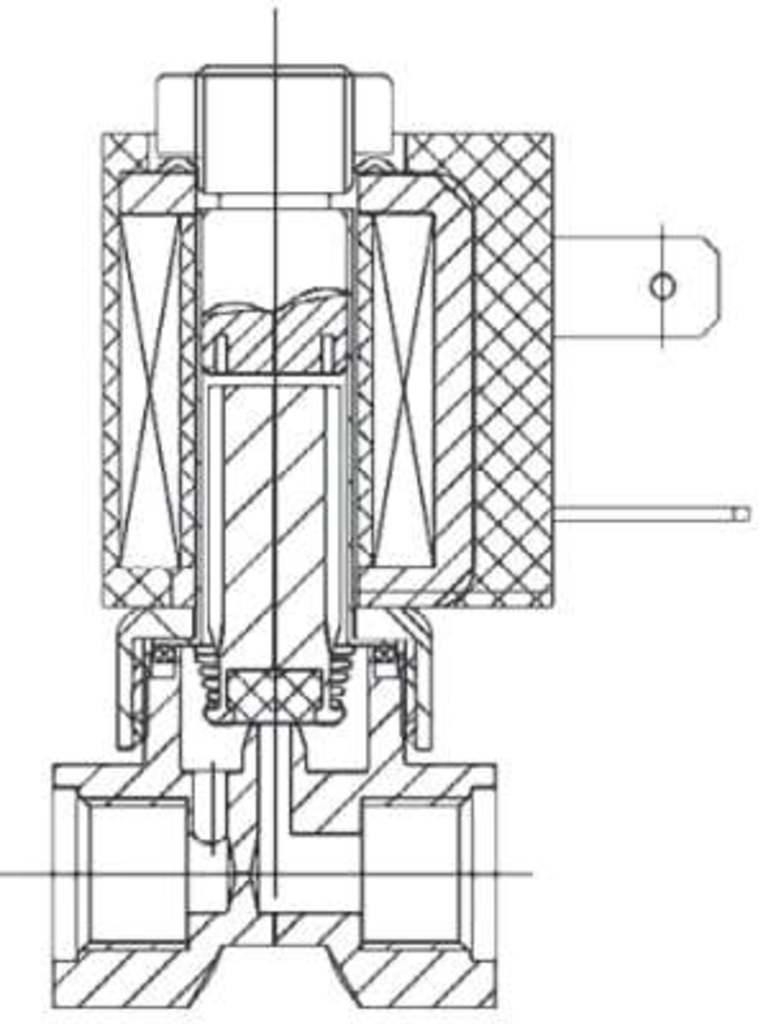

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0...2 МПа |
| Диаметр условного прохода | 2,6 мм |
| Присоединение | Резьбовое G⅛" |
| Катушка | SA11B; IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 6,4 ВА (АС), 6 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-5515-08-2,6-1/8-GBV | 2,6 | 0,17 | ⅛" | 0,0 | 2,0 | 130 |
Расшифровка обозначения на примере клапана AR-5515-08-2,6-1/8-XYZ:
AR-5515-08 – модель клапана.
2,6 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| E60010 | ~220 | Ожидается 2026.03.30 | 2206 руб. |
| E60011 | ~110 | Под заказ к 2026.07.01 | 2306 руб. |
| E60012 | ~24 | Под заказ к 2026.07.01 | 2306 руб. |
| E60013 | =24 | Ожидается 2026.03.30 | 2306 руб. |
| E60014 | =12 | Ожидается 2026.01.19 | 2306 руб. |

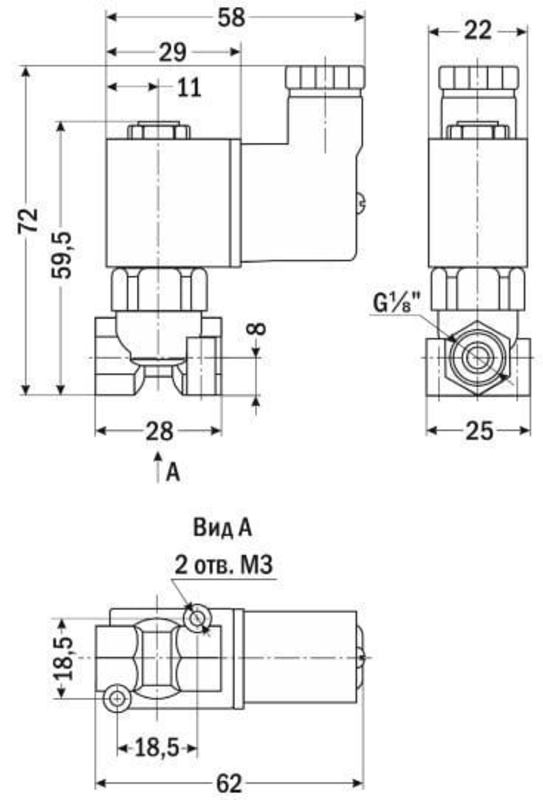

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 22.05.2025 | 0.49 Мб |  |
