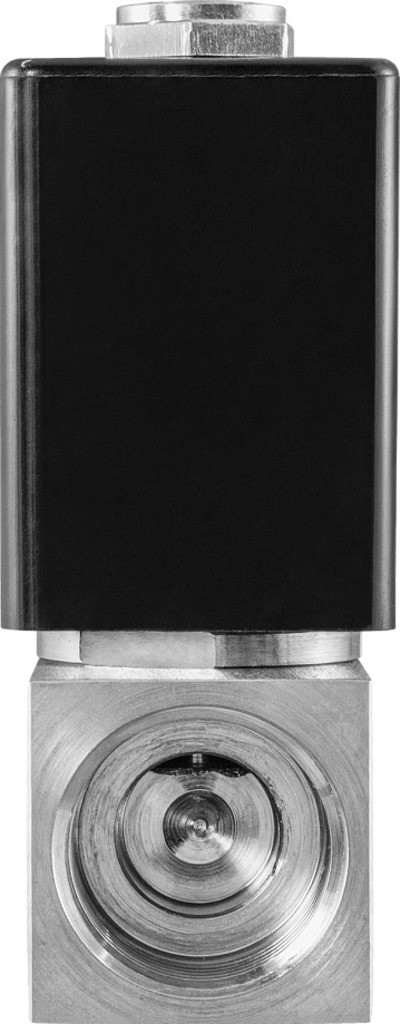

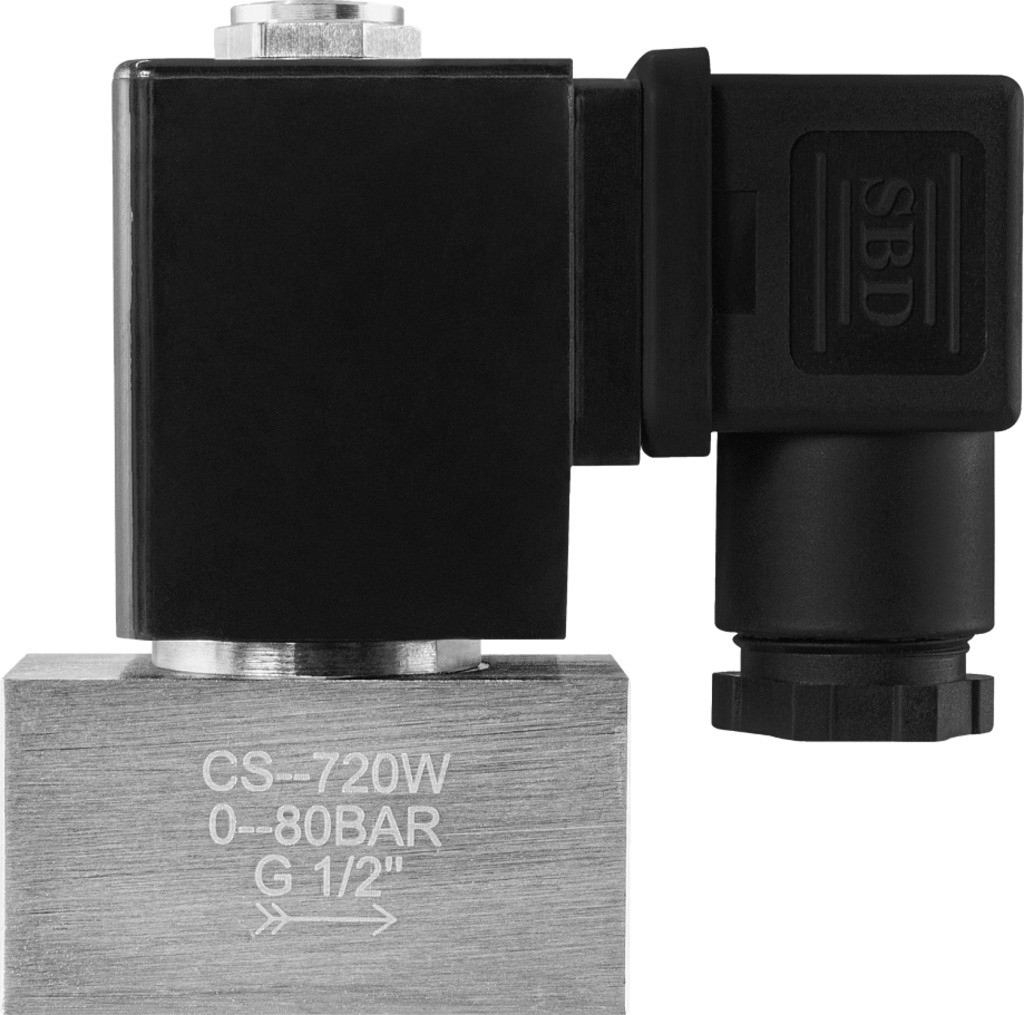

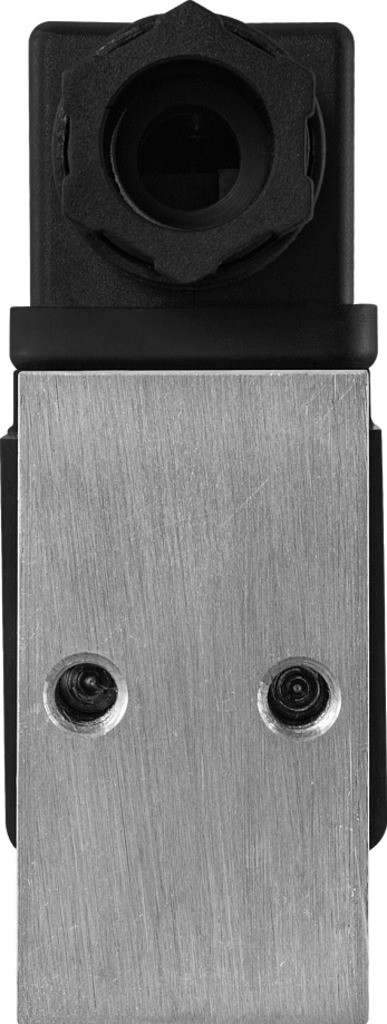

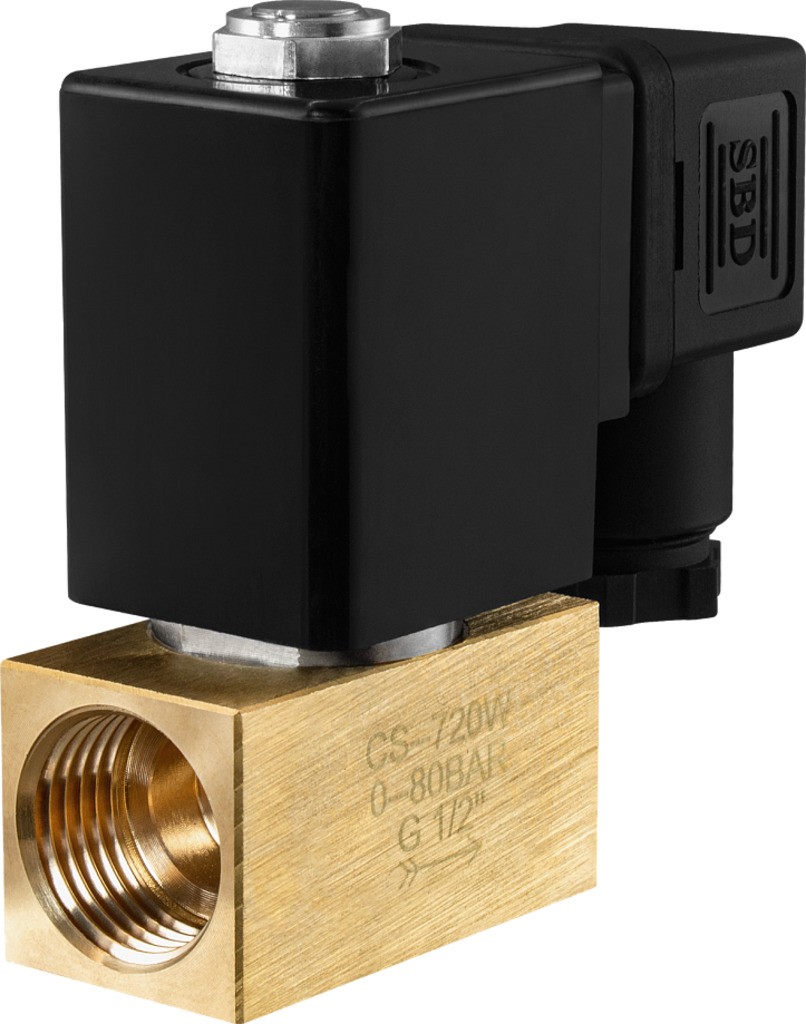

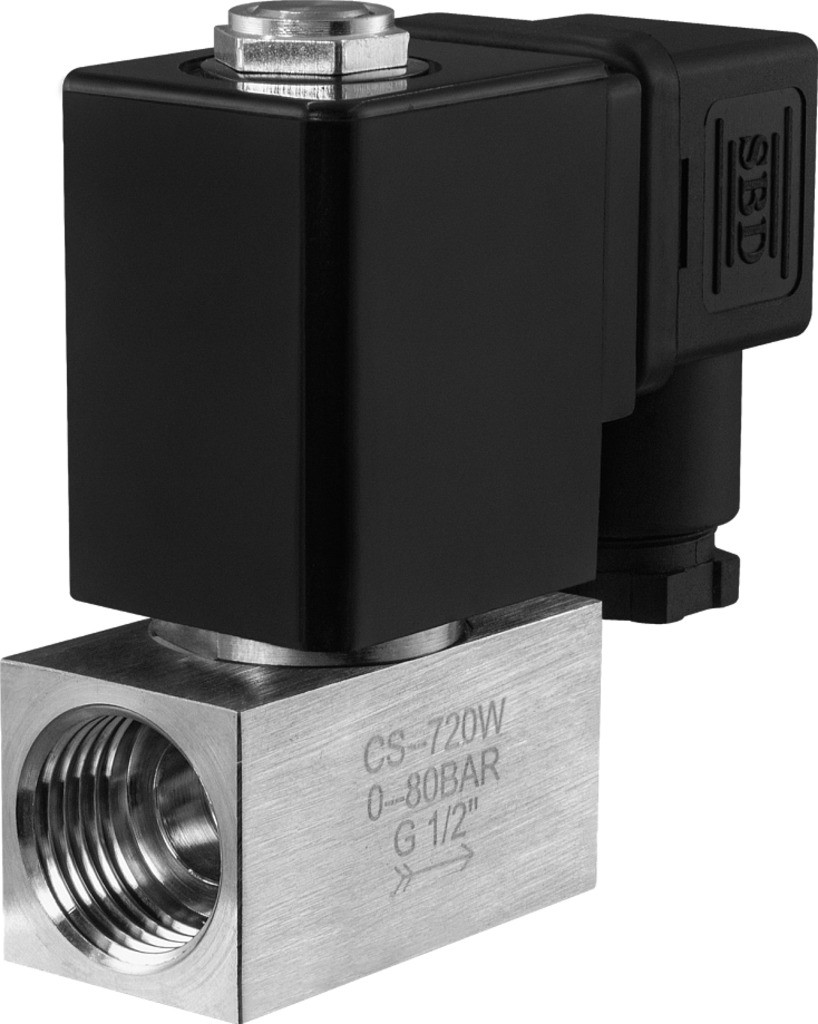

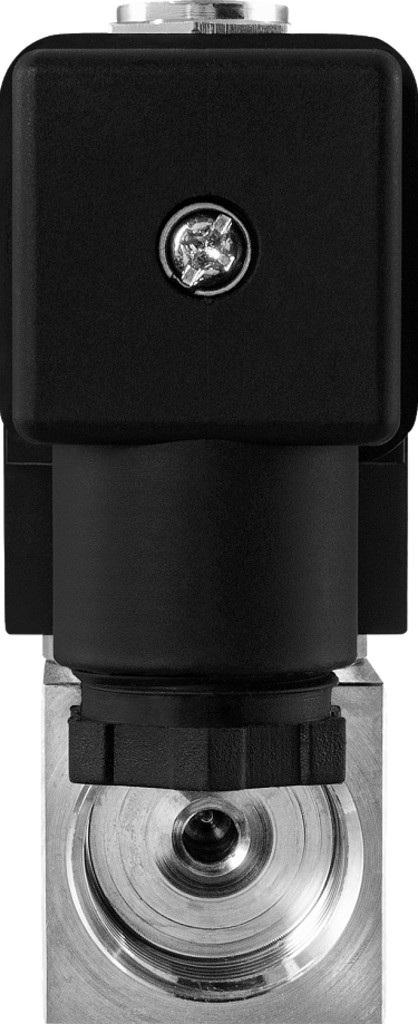

Клапан нормально закрытый AR-CS-720W
Является аналогом:
| Производитель | TORK |
| Модель/серия | T-GKP/T-SP |
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-CS-720W предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 8 МПа
- Срабатывание при нулевом давлении
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

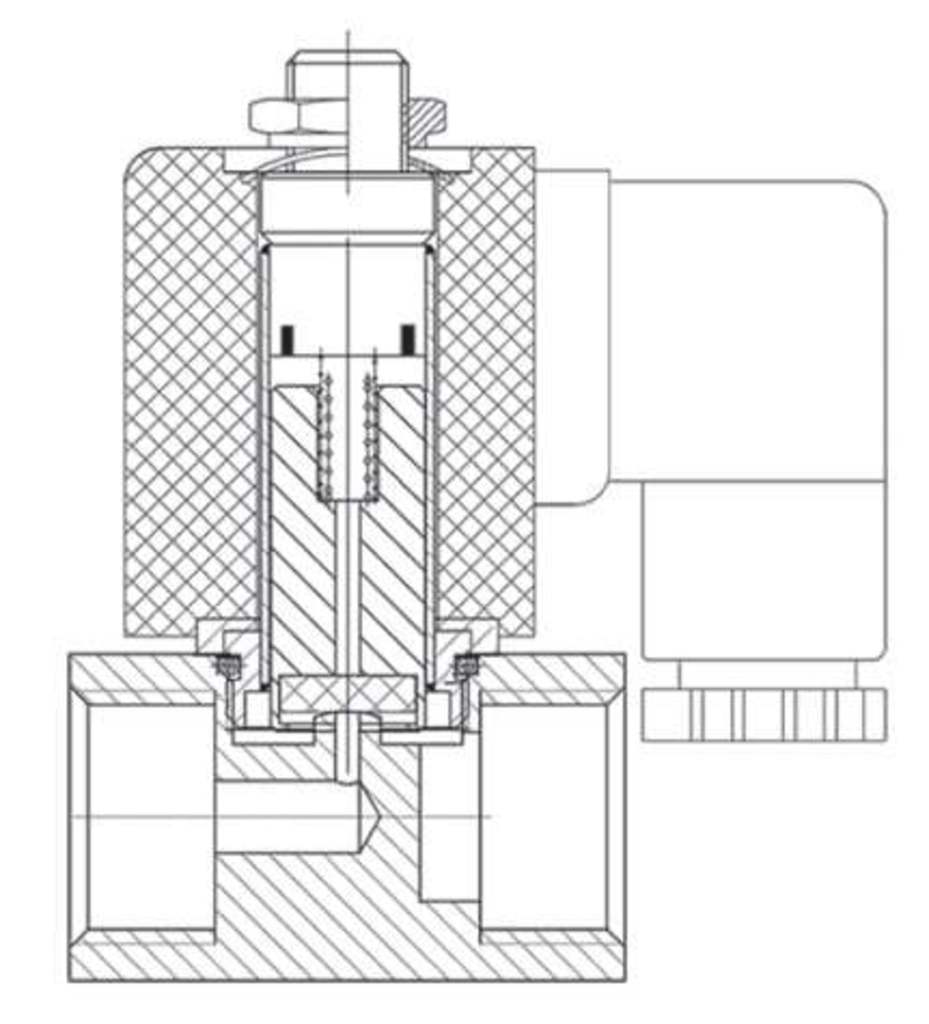

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, слабые кислоты и щелочи | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −5...+155°С | |
| Рабочее давление | 0...8,0 МПа | |
| Диаметр условного прохода | 2 мм | |
| Присоединение | Резьбовое G¼", G½" | |
| Питание | ~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В | |
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | ||
| SB257 IP65 | 28 ВА | V | V | V | |||
| 18 Вт | V | V | V | ||||
| AS11H IP65 | 22 ВА | V | V | V | |||
| ASE11H* IP65 | 4,5 ВА | V | |||||
| 8 Вт | V | V | |||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||
| 13 Вт | V** | V** | |||||
* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
** Взрывозащищеннная катушка ASEx543 c питанием =24 В, =12 В рассчитана только на кратковременную работу клапана. Продолжительная работа приводит к перегреву катушки.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес (латунь), г | Вес (нерж.), г |
| AR-CS-720W-2-1/4-GYV | 2 | 0,21 | G¼" | 0 | 8,0 | 480 | 450 |
| AR-CS-720W-2-1/2-GYV | G½" |
Расшифровка обозначения на примере клапана AR-CS-720W-2-1/4-XYZ:
AR-CS-720W – модель клапана.
2 – Ду, мм (диаметр условного отверстия);
1/4– размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Материал корпуса | Присоединение | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| E91004 | Латунь | 1/2" | AS11H | ~220 | Со склада | 2753 руб. |
| E91020 | Латунь | 1/2" | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91032 | Латунь | 1/2" | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91008 | Латунь | 1/2" | SB257 | ~220 | Со склада | 2753 руб. |
| E91024 | Латунь | 1/2" | SB257 | ~110 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91036 | Латунь | 1/2" | SB257 | ~24 | 120 дней | 2853 руб. |
| E91044 | Латунь | 1/2" | SB257 | =110 | 2853 руб. | |
| E91048 | Латунь | 1/2" | SB257 | =24 | Со склада | 2853 руб. |
| E91060 | Латунь | 1/2" | SB257 | =12 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91012 | Латунь | 1/2" | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 4841 руб. |
| E91052 | Латунь | 1/2" | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 4941 руб. |
| E91064 | Латунь | 1/2" | ASE11H | =12 | 120 дней | 4941 руб. |
| E91016 | Латунь | 1/2" | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 9598 руб. |
| E91028 | Латунь | 1/2" | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 9698 руб. |
| E91040 | Латунь | 1/2" | ASEx543 | ~24 | 120 дней | 9698 руб. |
| E91056 | Латунь | 1/2" | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 9698 руб. |
| E91068 | Латунь | 1/2" | ASEx543 | =12 | 9698 руб. | |
| E91006 | Латунь | 1/4" | AS11H | ~220 | Со склада | 2753 руб. |
| E91022 | Латунь | 1/4" | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91034 | Латунь | 1/4" | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91010 | Латунь | 1/4" | SB257 | ~220 | Со склада | 2753 руб. |
| E91026 | Латунь | 1/4" | SB257 | ~110 | Со склада (комплектация 1..72 часа) | 2853 руб. |
| E91038 | Латунь | 1/4" | SB257 | ~24 | 120 дней | 2853 руб. |
| E91046 | Латунь | 1/4" | SB257 | =110 | 2853 руб. | |
| E91050 | Латунь | 1/4" | SB257 | =24 | Со склада | 2853 руб. |
| E91062 | Латунь | 1/4" | SB257 | =12 | Со склада | 2853 руб. |
| E91014 | Латунь | 1/4" | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 4841 руб. |
| E91054 | Латунь | 1/4" | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 4941 руб. |
| E91066 | Латунь | 1/4" | ASE11H | =12 | 4941 руб. | |
| E91018 | Латунь | 1/4" | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 9598 руб. |
| E91030 | Латунь | 1/4" | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 9698 руб. |
| E91042 | Латунь | 1/4" | ASEx543 | ~24 | 120 дней | 9698 руб. |
| E91058 | Латунь | 1/4" | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 9698 руб. |
| E91070 | Латунь | 1/4" | ASEx543 | =12 | 9698 руб. | |
| E91005 | Нержав.сталь | 1/2" | AS11H | ~220 | Со склада | 3728 руб. |
| E91021 | Нержав.сталь | 1/2" | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 3828 руб. |
| E91033 | Нержав.сталь | 1/2" | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 3828 руб. |
| E91009 | Нержав.сталь | 1/2" | SB257 | ~220 | Со склада (комплектация 1..72 часа) | 3728 руб. |
| E91025 | Нержав.сталь | 1/2" | SB257 | ~110 | Со склада (комплектация 1..72 часа) | 3828 руб. |
| E91037 | Нержав.сталь | 1/2" | SB257 | ~24 | 120 дней | 3828 руб. |
| E91045 | Нержав.сталь | 1/2" | SB257 | =110 | Со склада (комплектация 1..72 часа) | 3828 руб. |
| E91049 | Нержав.сталь | 1/2" | SB257 | =24 | Со склада | 3828 руб. |
| E91061 | Нержав.сталь | 1/2" | SB257 | =12 | Со склада (комплектация 1..72 часа) | 3828 руб. |
| E91013 | Нержав.сталь | 1/2" | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5816 руб. |
| E91053 | Нержав.сталь | 1/2" | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 5916 руб. |
| E91065 | Нержав.сталь | 1/2" | ASE11H | =12 | 120 дней | 5916 руб. |
| E91017 | Нержав.сталь | 1/2" | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10573 руб. |
| E91029 | Нержав.сталь | 1/2" | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10673 руб. |
| E91041 | Нержав.сталь | 1/2" | ASEx543 | ~24 | 120 дней | 10673 руб. |
| E91057 | Нержав.сталь | 1/2" | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10673 руб. |
| E91069 | Нержав.сталь | 1/2" | ASEx543 | =12 | Со склада (комплектация 1..72 часа) | 10673 руб. |
| E91007 | Нержав.сталь | 1/4" | AS11H | ~220 | 3728 руб. | |
| E91023 | Нержав.сталь | 1/4" | AS11H | ~110 | 120 дней | 3828 руб. |
| E91035 | Нержав.сталь | 1/4" | AS11H | ~24 | 3828 руб. | |
| E91011 | Нержав.сталь | 1/4" | SB257 | ~220 | 3728 руб. | |
| E91027 | Нержав.сталь | 1/4" | SB257 | ~110 | 120 дней | 3828 руб. |
| E91039 | Нержав.сталь | 1/4" | SB257 | ~24 | 120 дней | 3828 руб. |
| E91047 | Нержав.сталь | 1/4" | SB257 | =110 | 120 дней | 3828 руб. |
| E91051 | Нержав.сталь | 1/4" | SB257 | =24 | 3828 руб. | |
| E91063 | Нержав.сталь | 1/4" | SB257 | =12 | 3828 руб. | |
| E91015 | Нержав.сталь | 1/4" | ASE11H | ~220 | 5816 руб. | |
| E91055 | Нержав.сталь | 1/4" | ASE11H | =24 | 5916 руб. | |
| E91067 | Нержав.сталь | 1/4" | ASE11H | =12 | 120 дней | 5916 руб. |
| E91019 | Нержав.сталь | 1/4" | ASEx543 | ~220 | 120 дней | 10573 руб. |
| E91031 | Нержав.сталь | 1/4" | ASEx543 | ~110 | 120 дней | 10673 руб. |
| E91043 | Нержав.сталь | 1/4" | ASEx543 | ~24 | 120 дней | 10673 руб. |
| E91059 | Нержав.сталь | 1/4" | ASEx543 | =24 | 120 дней | 10673 руб. |
| E91071 | Нержав.сталь | 1/4" | ASEx543 | =12 | 120 дней | 10673 руб. |

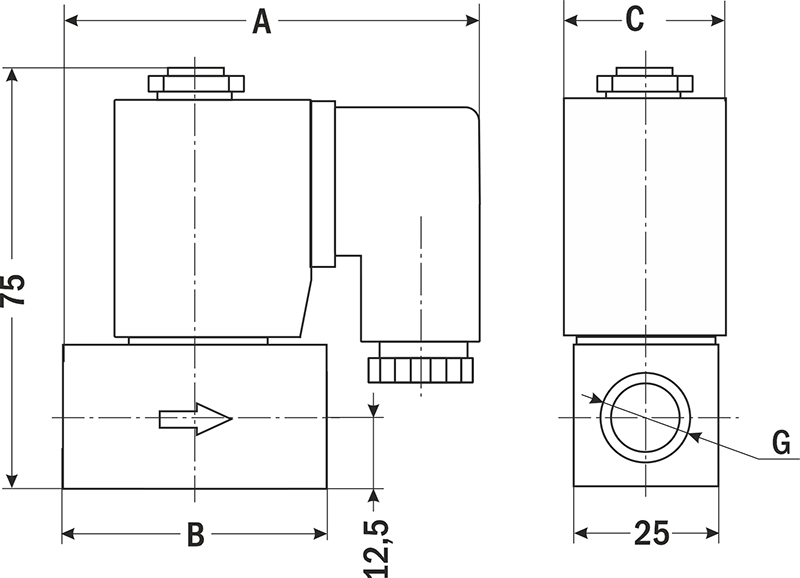

| Габаритные размеры |
 |
| Обозначение | Размеры, мм | |||
| A | B | G | C | |
| AR-CS-720W-2-1/4-GYV | 72,5 | 40 | ¼" | 30 для AS11H, 36 для SB257 |
| AR-CS-720W-2-1/2-GYV | 75 | 46 | ½" | |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.01.2023 | 0.54 Мб |  |
