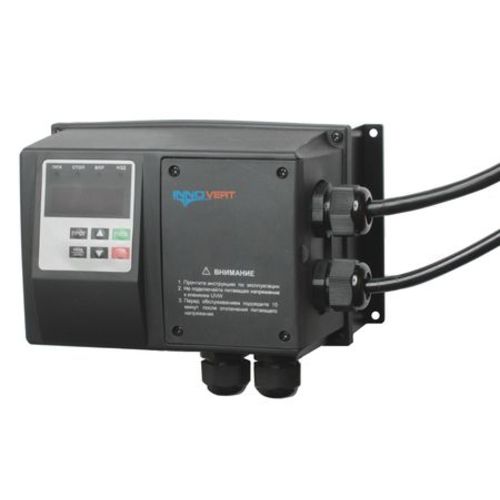

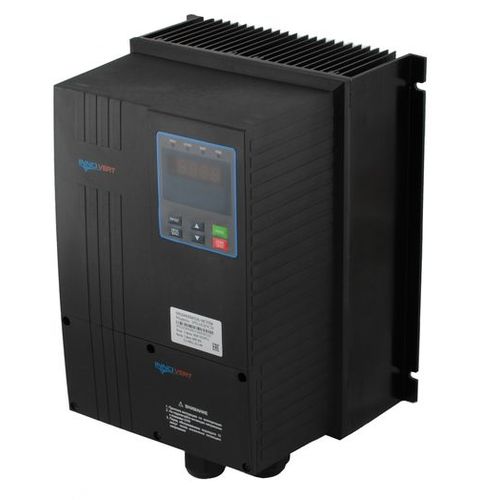

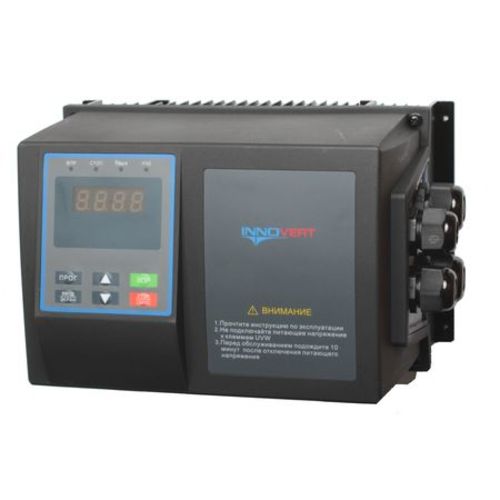

Преобразователи частоты INNOVERT серии IРD в корпусе IP65/IP54

В России уже работает
108096
преобразователей INNOVERT

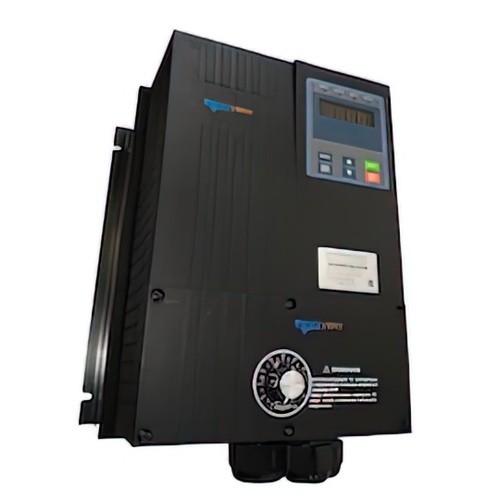

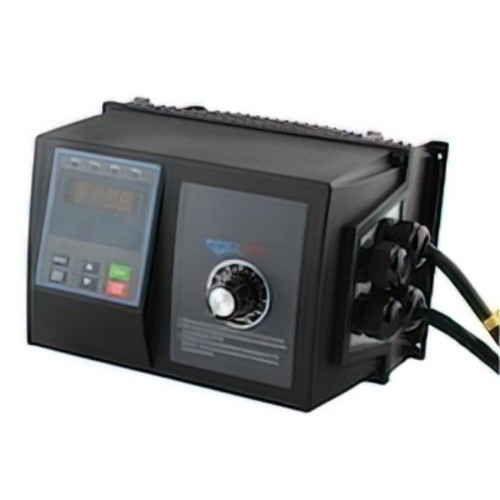

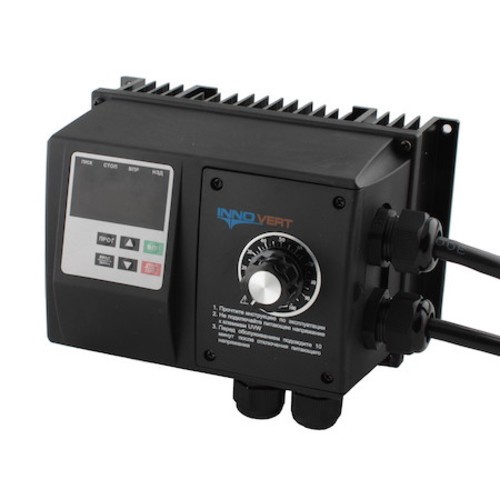

Преобразователь INNOVERT IPD-VR в корпусе IP54 с потенциометром

Независимая вентиляция INNORED

Доступные станции управления насосами

Декларация
о соответствии
INNOVERT

INNOVERT IPD предназначены для применений в запыленных помещениях, в помещениях с высокой влажностью или с вероятностью попадания воды. Эти преобразователи можно монтировать вне шкафа.

Обладают набором функций общепромышленных преобразователей INNOVERT .

В комплект входят кабели:

• моторный 1м
• сетевой 1,8м (для напряжения 220В с вилкой)

Артикул	Напряжение питания	Выходная мощность, кВт	Выходной ток, A	Цена, руб.	Вид корпуса
IPD751P21B	1 фаза, 220В	0,75	5	9600
IPD152P21B		1,5	7	10200
IPD222P21B		2,2	11	12400
IPD751P43B	3 фазы, 380В	0,75	2.7	12400
IPD152P43B		1,5	4	13000
IPD222P43B		2,2	5	13900
IPD302P43B		3,0	6.8	18100
IPD402P43B		4,0	8.6	18800
IPD552P43B		5,5	12.5	22700
IPD752P43B		7,5	17.5	28100
IPD113P43B		11,0	24	33900
IPD153P43B		15	33	49900
IPD183P43B		18,5	40	55500
IPD223P43B		22	47	58900
IPD303P43B		30	65	65800
IPD373P43B		37	80	73500
IPD453P43B		45	90	82100

Документация:

• Инструкция INNOVERT IPD (pdf, рус.)
• Краткое описание INNOVERT IPD-VR (pdf, рус.)
• Паспорт INNOVERT IPD (pdf, рус.)
• Отличия преобразователей частоты ISD, IVD, IBD, IPD, IHD, IDD, ESMD, ESV (pdf)
• Управление через Modbus RTU (pdf)
• Inverter Tools. Инструкция пользователя (pdf)
• Inverter Tools. Программное обеспечение (zip)
  Старое ПО. Требует инсталляции и Microsoft Office. Работает под Windows.
• Innocontrol. Программное обеспечение
  Новое ПО. Не требует инсталляции. Работает со всеми сериями INNOVERT включая ITD. Доступно под Windows, Linux, MacOS.

Пример применения:

«Танцующий» фонтан

Преобразователи частоты INNOVERT IPD751P43B (0.75 кВт 380 В) были установлены в системе управления городским фонтаном в парке Горького г. Казань. Фонтан состоит из 105 форсунок, давление воды в каждой из которых регулируется своим преобразователем частоты. Выходная частота каждого из 105 преобразователей устанавливается аналоговым сигналом по напряжению 0-10В, от контроллера.

Система управления фонтаном, включая преобразователи частоты, располагается в помещении под чашей фонтана.

Использование преобразователей в корпусе IP65 позволило обойтись без крупногабаритного дорогостоящего защитного шкафа, упростило и ускорило монтаж всей системы управления фонтаном на месте.

Габаритные размеры:

Применения:

вентиляторы

насосы

другие механизмы с однофазными электродвигателями

Частотный преобразователь INNOVERT серии ITD представляет собой многофункциональный преобразователь частоты, позволяющий работать как в скалярном (по умолчанию) так и в векторном режиме.

Диапазон регулировки выходной частоты:

— скалярный режим 1:50
— векторный режим бессенсорный 1:100


Функции:

• регулирование скорости или момента, задаваемых аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
• 15 предустановленных скоростей
• 4 различных варианта времён разгона и торможения
• реверсирование
• защита двигателя от перегрузки по току, по напряжению
• температурный контроль транзисторного модуля
• торможение постоянным током
• электронный потенциометр (MOP)
• PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
• PLC режим управления скоростью
• Порт RS485, протокол Modbus

Опции:

			NEW
Модули динамического торможения и тормозные резисторы	Защитные реакторы (дроссели) постоянного тока	Монтажная рамка и кабель для клавиатуры INNOVERT ITD	Потенциометр H0-VR Переменное сопротивление: 0..10 кОм

Документация:

• Инструкция INNOVERT ITD (pdf)
• Отличия преобразователей частоты ISD, IVD, IBD, ITD, IPD, IHD, IDD, ESMD, ESV (pdf)
• Отличия преобразователей частоты серии ITD от IBD (pdf)
• Быстрый пуск INNOVERT ITD. Работа в заводских настройках (pdf)
• Быстрый пуск INNOVERT ITD. Векторный режим по скорости (pdf)
• Быстрый пуск INNOVERT ITD. Управление внешними сигналами (pdf)
• Быстрый пуск INNOVERT ITD. ПИД регулирование (pdf)
• Быстрый пуск INNOVERT ITD. Выбор аналогового входа в качестве дискретного (pdf)
• Тормозные резисторы для преобразователей INNOVERT ITD (pdf)
• Innocontrol. Программное обеспечение
  Новое ПО. Не требует инсталляции. Работает со всеми сериями INNOVERT включая ITD. Доступно под Windows, Linux, MacOS.
