Клапан нормально закрытый AR-1M21 (AR-YCSM21)
Является аналогом:
| Производитель | ASCO | Burkert | TORK | Ode | Danfoss | Ceme |
| Модель/серия | SCG256 | 7011/0255 | T-SK/T-GК | 21A3/21L2 | EV210B | Серия 55 |
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1M21 (AR-YCSM21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Низкое энергопотребление
- Компактная конструкция
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт, светлые нефтепродукты | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...1,6 МПа | |
| Диаметр условного прохода | 1,5...2,8 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SA11B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 6,4 ВА (АС), 6 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-1M21-1,5-1/8-GSV | 1,5 | 0,11 | ⅛" | 0,0 | 1,6 | 174 |
| AR-1M21-2,5-1/8-GSV | 2,5 | 0,18 | 1,2 | |||
| AR-1M21-2,8-1/8-GSV | 2,8 | 0,25 | 1,0 | |||
| AR-1M21-1,5-1/4-GSV | 1,5 | 0,11 | ¼" | 1,6 | 163 | |
| AR-1M21-2,5-1/4-GSV | 2,5 | 0,18 | 1,2 | |||
| AR-1M21-2,8-1/4-GSV | 2,8 | 0,25 | 1,0 |
Расшифровка обозначения на примере клапана AR-1M21-1,5-1/8-XYZ:
AR-1M21 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода, мм | Присоединение | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| F04977 | 1,5 | 1/8" | ~220 | Со склада | 1999 руб. |
| F04983 | 1,5 | 1/8" | ~110 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04989 | 1,5 | 1/8" | ~24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04995 | 1,5 | 1/8" | =24 | Со склада | 2099 руб. |
| F05001 | 1,5 | 1/8" | =12 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04980 | 1,5 | 1/4" | ~220 | Со склада | 1999 руб. |
| F04986 | 1,5 | 1/4" | ~110 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04992 | 1,5 | 1/4" | ~24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04998 | 1,5 | 1/4" | =24 | Со склада | 2099 руб. |
| F05004 | 1,5 | 1/4" | =12 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04978 | 2,5 | 1/8" | ~220 | Со склада | 1999 руб. |
| F04984 | 2,5 | 1/8" | ~110 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04990 | 2,5 | 1/8" | ~24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04996 | 2,5 | 1/8" | =24 | Со склада | 2099 руб. |
| F05002 | 2,5 | 1/8" | =12 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04981 | 2,5 | 1/4" | ~220 | Со склада | 1999 руб. |
| F04987 | 2,5 | 1/4" | ~110 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04993 | 2,5 | 1/4" | ~24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04999 | 2,5 | 1/4" | =24 | Со склада | 2099 руб. |
| F05005 | 2,5 | 1/4" | =12 | Со склада | 2099 руб. |
| F04979 | 2,8 | 1/8" | ~220 | Со склада | 1999 руб. |
| F04985 | 2,8 | 1/8" | ~110 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04991 | 2,8 | 1/8" | ~24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04997 | 2,8 | 1/8" | =24 | Со склада | 2099 руб. |
| F05003 | 2,8 | 1/8" | =12 | Со склада | 2099 руб. |
| F04982 | 2,8 | 1/4" | ~220 | Со склада | 1999 руб. |
| F04988 | 2,8 | 1/4" | ~110 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F04994 | 2,8 | 1/4" | ~24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F05000 | 2,8 | 1/4" | =24 | Со склада (комплектация 1..72 часа) | 2099 руб. |
| F05006 | 2,8 | 1/4" | =12 | Со склада (комплектация 1..72 часа) | 2099 руб. |

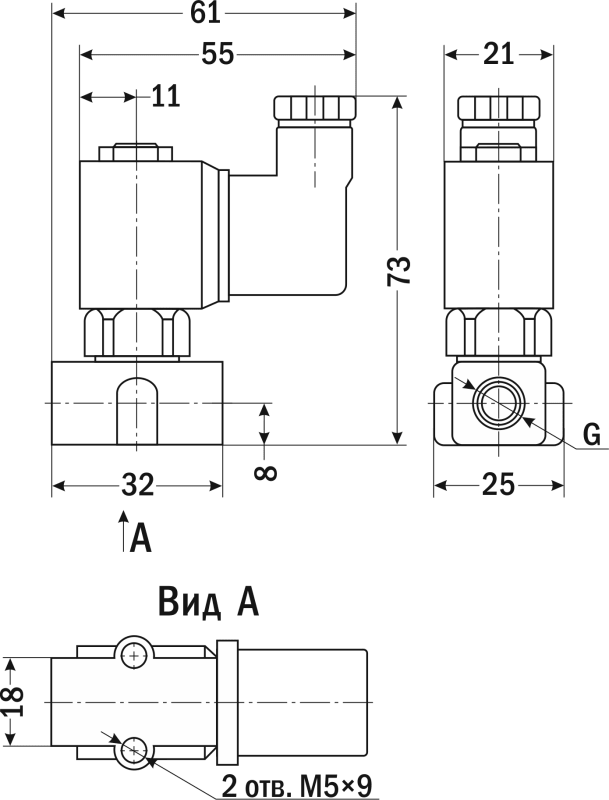

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 02.10.2025 | 0.49 Мб |  |
