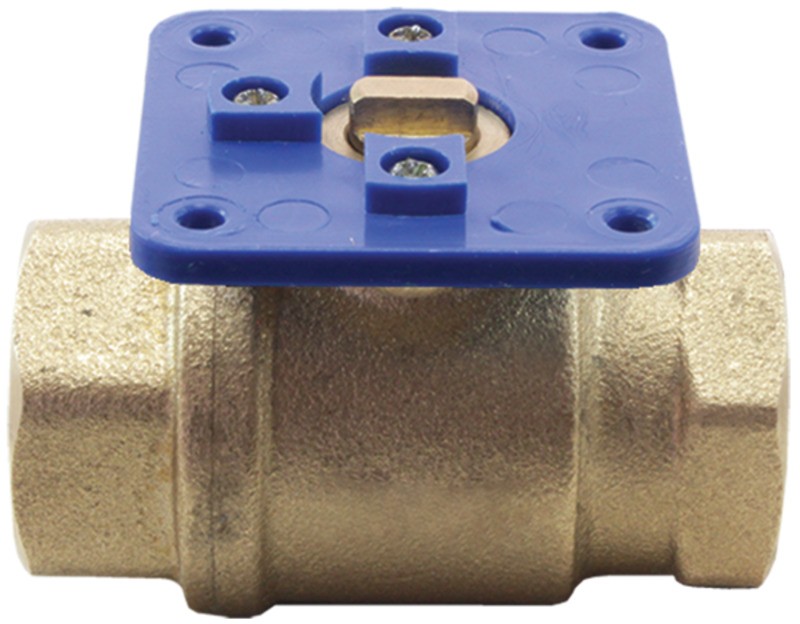

Кран шаровой с электроприводом AR320-2
Новинка
Кран шаровой с электроприводом AR320-2 предназначен для управления потоком рабочей среды в трубопроводе.
Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
- 3-проводная схема подключения
- Длина кабеля для подключения: 350 мм
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…+100°С | |
| Рабочее давление | 0...1,0 МПа | |
| Диаметр условного прохода | 8…32 мм | |
| Присоединение | Резьбовое G¼"...G1¼" | |
| Модель электропривода | AR320DA, AR320D | |
| Время полного поворота | ≤ 8 с | |
| Угол поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 6 Н∙м | |
| Степень защиты | IP65 | |
| Питание, ток, мощность | ≅9...24 В; 40 мА раб. (250 мА пик.); 2 ВA/Вт =3...6 В; 100 мА; 2 Вт | |
| Схема подключения | 3-проводная | |
| Длина кабеля | 350 мм | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г |
| AR320-2-08 GBP | 8 | 8 | 5 | ¼" | 0,0 | 1,0 | AR320DA, AR320D | 390 |
| AR320-2-15 GBP | 15 | 15 | 20 | ½" | 460 | |||
| AR320-2-20/15 GBP | 20 | 15 | 20 | ¾" | 460 | |||
| AR320-2-25/20 GBP | 25 | 20 | 60 | 1" | 610 | |||
| AR320-2-32/25 GBP | 32 | 25 | 80 | 1¼" | 730 |
Расшифровка обозначения на примере кранов AR320-2-20/15 XYZ:
AR320-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| K62180 | 1/4" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 4655 руб. |
| K62181 | 1/2" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 4655 руб. |
| K62182 | 3/4" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 4988 руб. |
| K62183 | 1" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 6318 руб. |
| K62184 | 1 1/4" | ~/=9…24 В | Со склада (комплектация 1..72 часа) | 8313 руб. |
| K62185 | 1/4" | =3…6 В | Со склада (комплектация 1..72 часа) | 3658 руб. |
| K62186 | 1/2" | =3…6 В | Со склада (комплектация 1..72 часа) | 3658 руб. |
| K62187 | 3/4" | =3…6 В | Со склада (комплектация 1..72 часа) | 3991 руб. |
| K62188 | 1" | =3…6 В | Со склада (комплектация 1..72 часа) | 5321 руб. |
| K62189 | 1 1/4" | =3…6 В | Со склада (комплектация 1..72 часа) | 6983 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR320-2, модели | ||||
| -08 | -15 | -20/15 | -25/20 | -32/25 | |
| ∅ d (Дэф) | 8 | 15 | 15 | 20 | 25 |
| D | 13 | 15 | 17 | 23 | 27 |
| G | ¼" | ½" | ¾" | 1" | 1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.10.2022 | 0.96 Мб |  |
Тип:
—
шаровой полнопроходной (AR320-2-08, -15) или неполнопроходной (AR320-2-20/15, -25/20, -32/25)
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды:
—
0…+100°С
Рабочее давление:
—
0...1,0 МПа
Диаметр условного прохода:
—
8…32 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G¼...G1¼

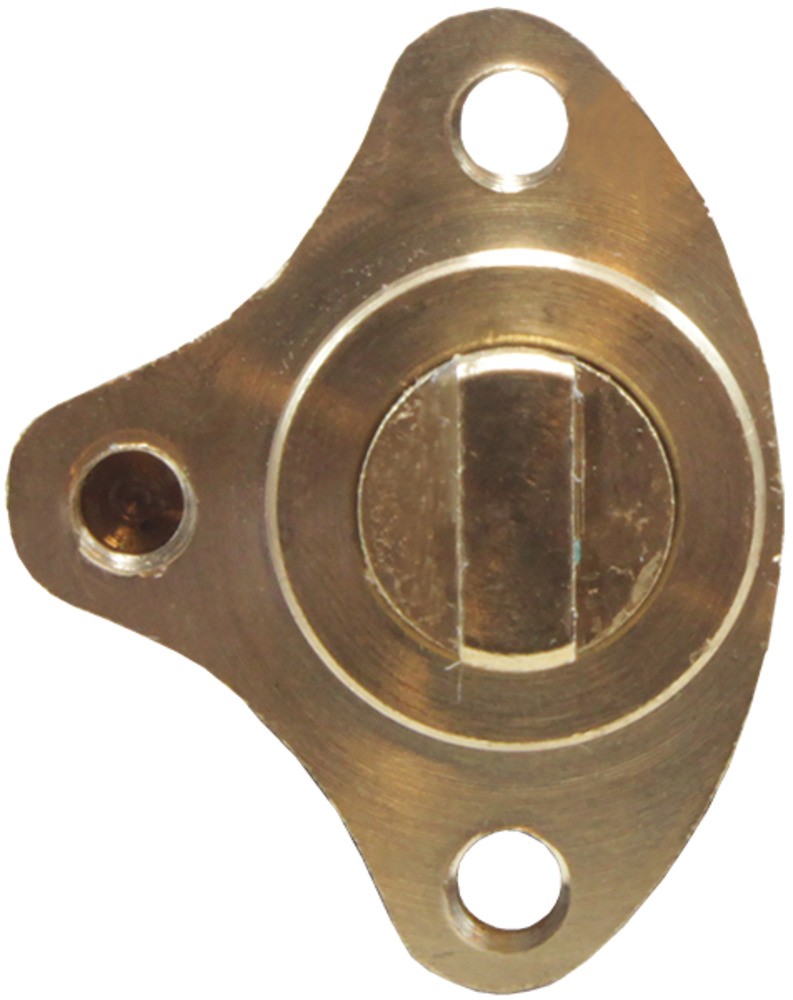

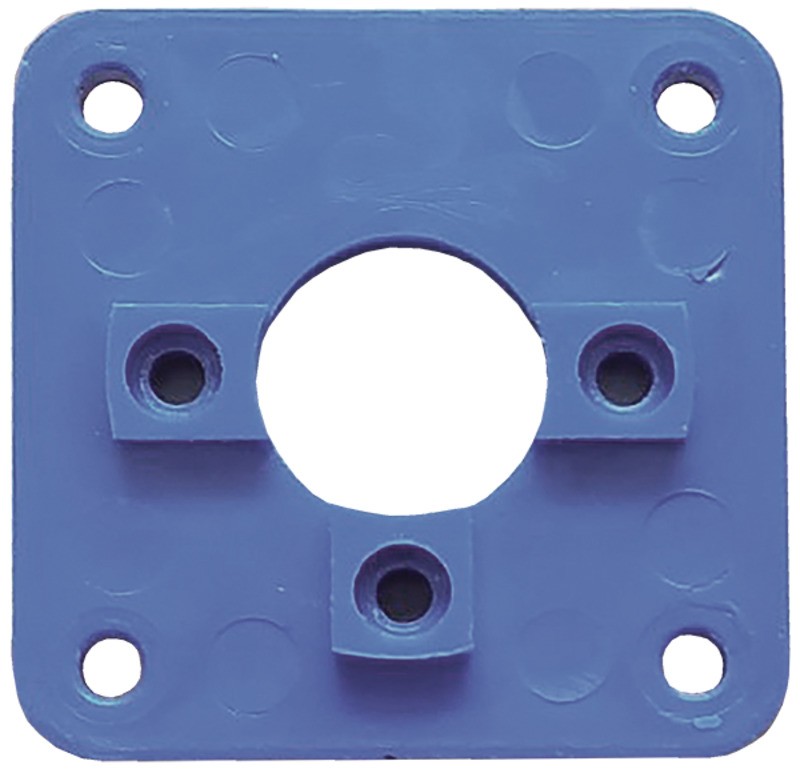

Присоединение привода к крану:
—
Модель электропривода:
—
Питание электропривода:
—
≅9...24 В, =3...6 В
Положения затвора:
—
Управление:
—
Диапазон цикла включения/отключения подачи рабочей среды:
—
Регулирование потока рабочей среды:
—
Универсальное питание:
—
Однонаправленный:
—
Материалы:
—
Схема подключения:
—
