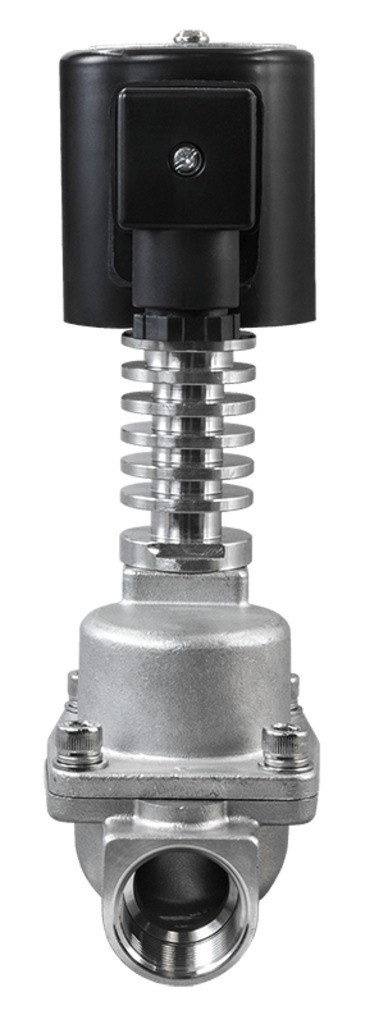

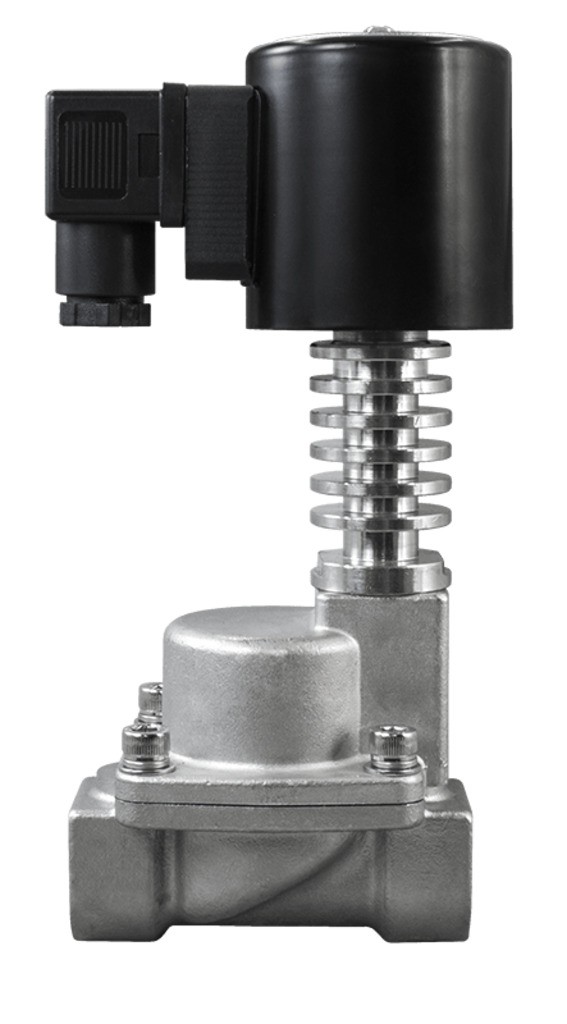

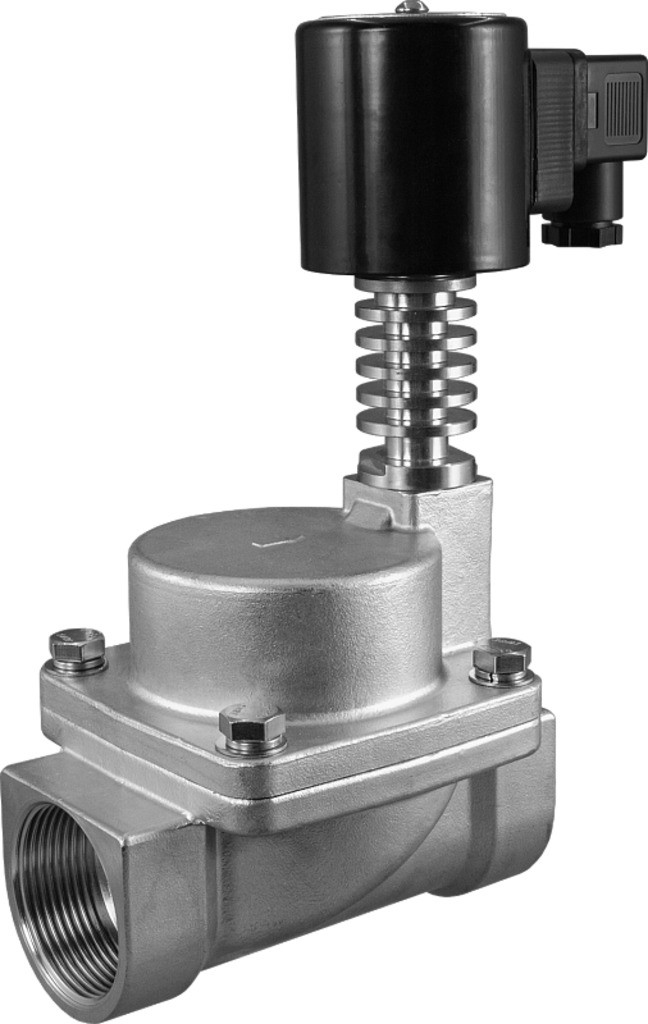

Клапан нормально закрытый AR-YCPG11

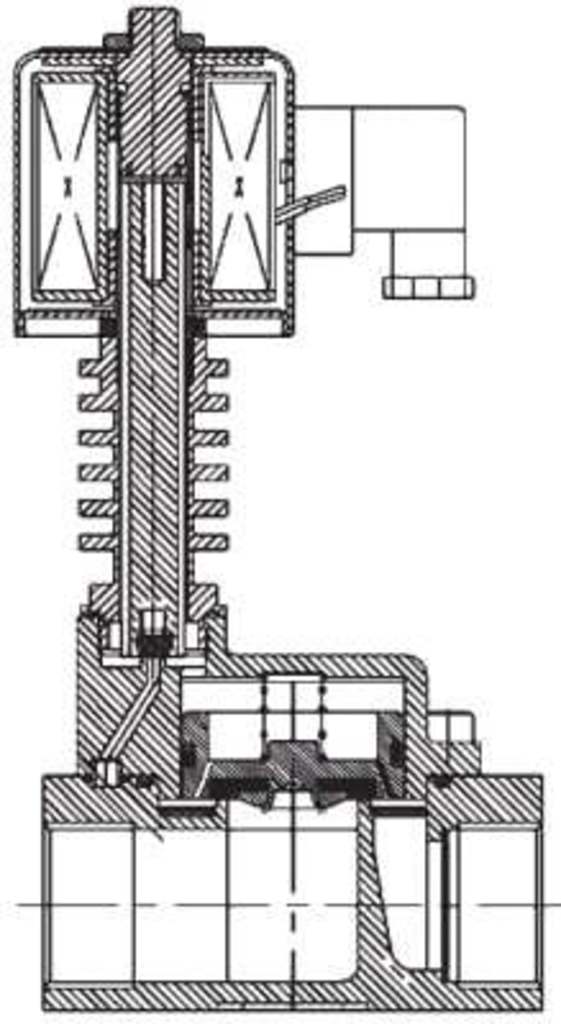

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCPG11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
- Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…+300°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Y21H, IP54 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В | |
| Мощность | 21 ВА (АС), 20 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCPG11-12-3/8-GSP | 12 | 3,8 | ⅜" | 0,05 | 1,6 | 1540 |
| AR-YCPG11-15-1/2-GSP | 15 | ½" | ||||
| AR-YCPG11-20-3/4-GSP | 20 | 8 | ¾" | 1520 | ||
| AR-YCPG11-25-1-GSP | 25 | 10 | 1" | 1970 | ||
| AR-YCPG11-32-1.1/4-GSP | 32 | 20 | 1¼" | 2800 | ||
| AR-YCPG11-40-1.1/2-GSP | 40 | 25 | 1½" | 3000 | ||
| AR-YCPG11-50-2-GSP | 50 | 41 | 2" | 4140 |
Расшифровка обозначения на примере клапана AR-YCPG11-12-3/8-XYZ:
AR-YCPG11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| O62611 | 12 | ~220 | 120 дней | 25105 руб. |
| O62618 | 12 | ~110 | 120 дней | 25205 руб. |
| O62625 | 12 | ~24 | 120 дней | 25205 руб. |
| O62632 | 12 | =24 | 120 дней | 25205 руб. |
| O62639 | 12 | =12 | 120 дней | 25205 руб. |
| O62646 | 12 | =6 | 120 дней | 25205 руб. |
| O62612 | 15 | ~220 | Со склада | 25105 руб. |
| O62619 | 15 | ~110 | Со склада (комплектация 1..72 часа) | 25205 руб. |
| O62626 | 15 | ~24 | Со склада (комплектация 1..72 часа) | 25205 руб. |
| O62633 | 15 | =24 | Со склада (комплектация 1..72 часа) | 25205 руб. |
| O62640 | 15 | =12 | Со склада (комплектация 1..72 часа) | 25205 руб. |
| O62647 | 15 | =6 | Со склада (комплектация 1..72 часа) | 25205 руб. |
| O62613 | 20 | ~220 | Под заказ к 2026.07.25 | 26627 руб. |
| O62620 | 20 | ~110 | 120 дней | 26727 руб. |
| O62627 | 20 | ~24 | Под заказ к 2026.07.25 | 26727 руб. |
| O62634 | 20 | =24 | Под заказ к 2026.07.25 | 26727 руб. |
| O62641 | 20 | =12 | 120 дней | 26727 руб. |
| O62648 | 20 | =6 | 120 дней | 26727 руб. |
| O62614 | 25 | ~220 | Со склада | 31295 руб. |
| O62621 | 25 | ~110 | Со склада (комплектация 1..72 часа) | 31395 руб. |
| O62628 | 25 | ~24 | Со склада (комплектация 1..72 часа) | 31395 руб. |
| O62635 | 25 | =24 | Со склада (комплектация 1..72 часа) | 31395 руб. |
| O62642 | 25 | =12 | Со склада (комплектация 1..72 часа) | 31395 руб. |
| O62649 | 25 | =6 | Со склада (комплектация 1..72 часа) | 31395 руб. |
| O62615 | 32 | ~220 | Со склада | 46787 руб. |
| O62622 | 32 | ~110 | Со склада (комплектация 1..72 часа) | 46887 руб. |
| O62629 | 32 | ~24 | Со склада (комплектация 1..72 часа) | 46887 руб. |
| O62636 | 32 | =24 | Со склада (комплектация 1..72 часа) | 46887 руб. |
| O62643 | 32 | =12 | Со склада (комплектация 1..72 часа) | 46887 руб. |
| O62650 | 32 | =6 | Со склада (комплектация 1..72 часа) | 46887 руб. |
| O62616 | 40 | ~220 | Со склада | 48308 руб. |
| O62623 | 40 | ~110 | Со склада (комплектация 1..72 часа) | 48408 руб. |
| O62630 | 40 | ~24 | Со склада (комплектация 1..72 часа) | 48408 руб. |
| O62637 | 40 | =24 | Со склада (комплектация 1..72 часа) | 48408 руб. |
| O62644 | 40 | =12 | Со склада (комплектация 1..72 часа) | 48408 руб. |
| O62651 | 40 | =6 | Со склада (комплектация 1..72 часа) | 48408 руб. |
| O62617 | 50 | ~220 | Ожидается 2026.02.01 | 57057 руб. |
| O62624 | 50 | ~110 | 120 дней | 57157 руб. |
| O62631 | 50 | ~24 | Под заказ к 2026.07.25 | 57157 руб. |
| O62638 | 50 | =24 | Под заказ к 2026.07.25 | 57157 руб. |
| O62645 | 50 | =12 | 120 дней | 57157 руб. |
| O62652 | 50 | =6 | 120 дней | 57157 руб. |

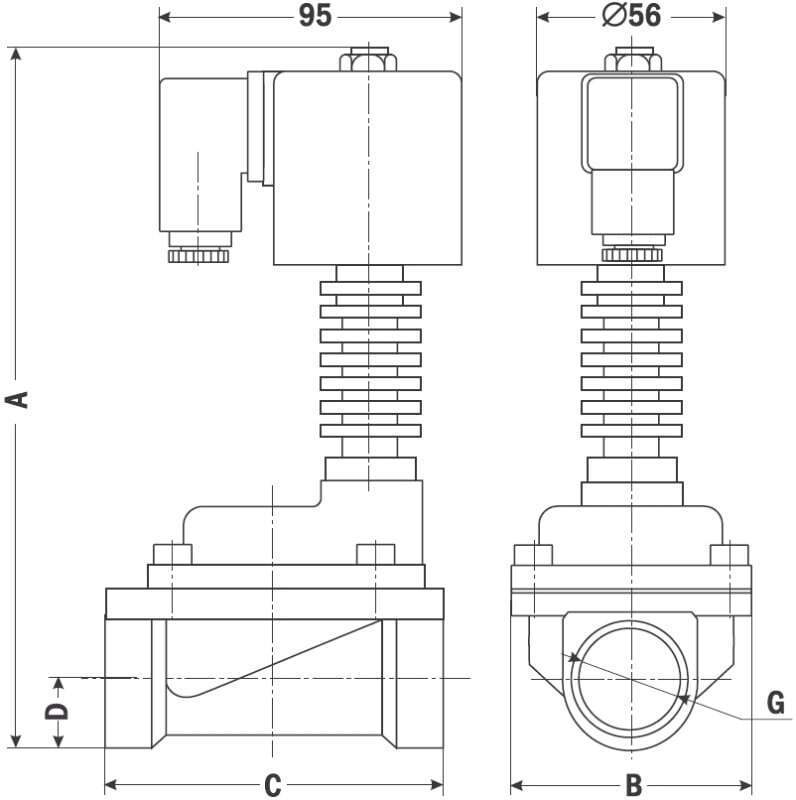

| Габаритные размеры |
 |
| Размер, мм | AR-YCPG11, Ду, мм | ||||||
| -12 | -15 | -20 | -25 | -32 | -40 | -50 | |
| A | 182 | 191 | 196 | 225 | 230 | 244 | |
| B | 48 | 60 | 72 | 96 | 96 | 122 | |
| C | 74 | 84 | 102 | 130 | 130 | 155 | |
| D | 12 | 14 | 18 | 28 | 28 | 34 | |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.35 Мб |  |
