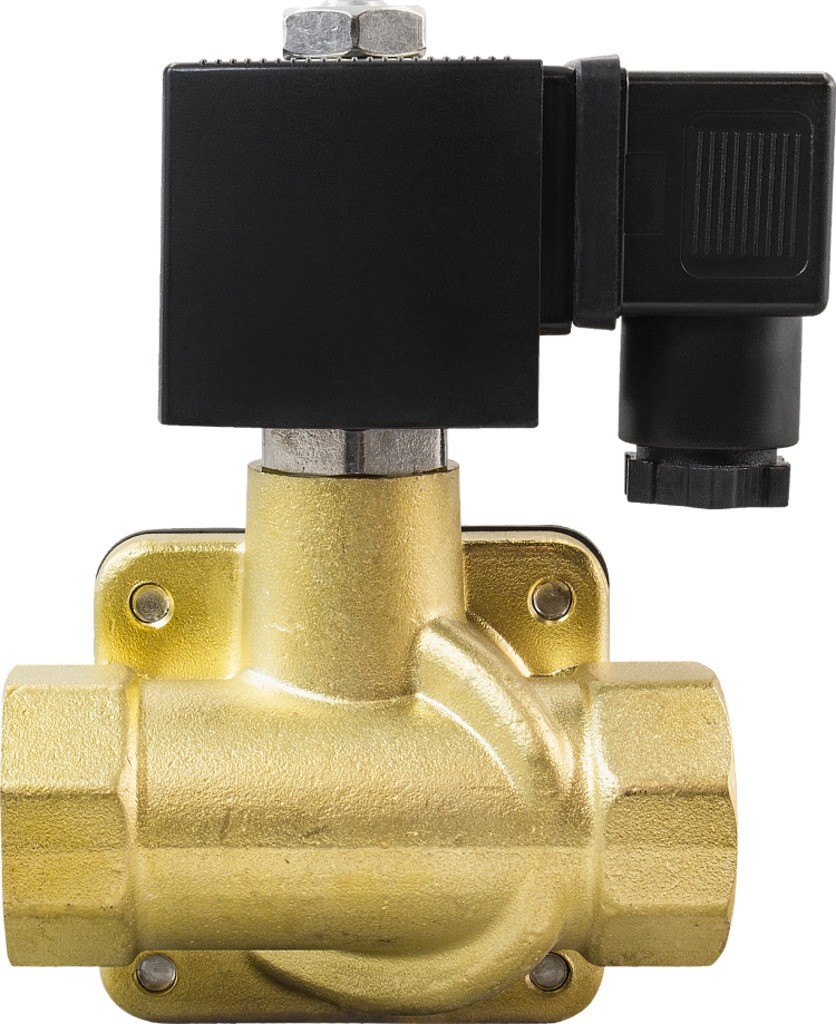

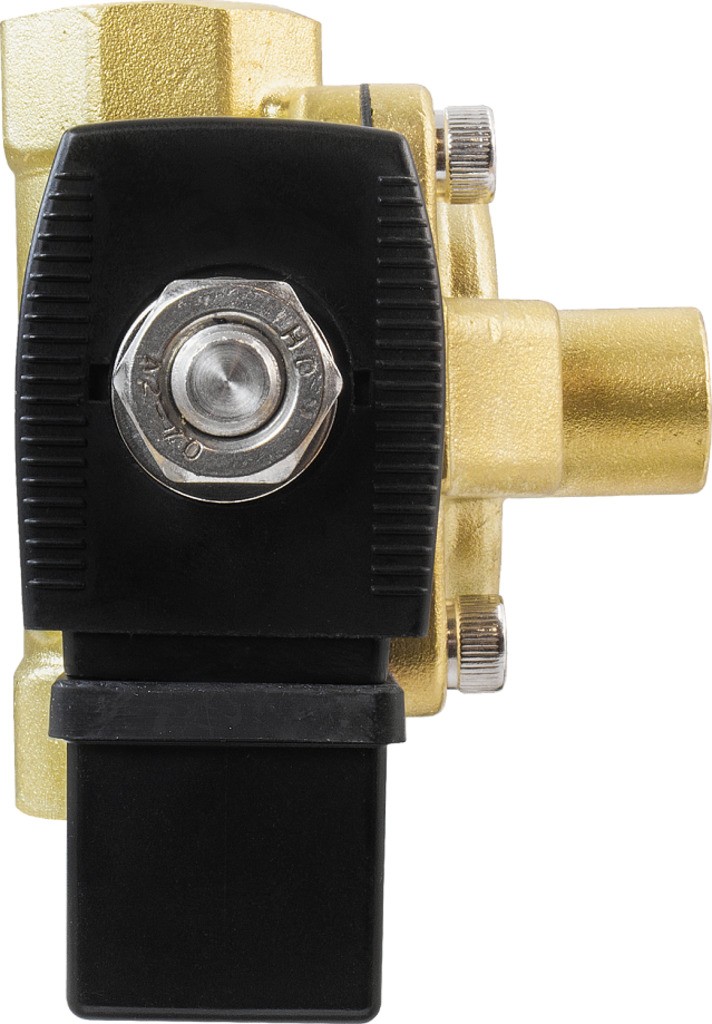

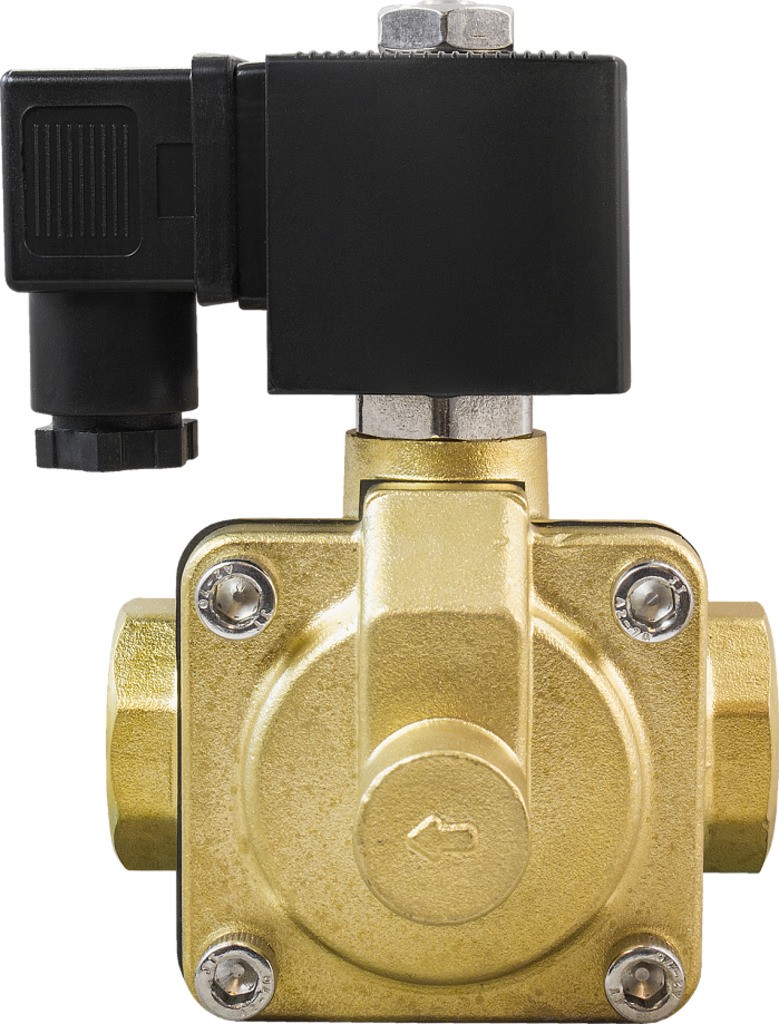

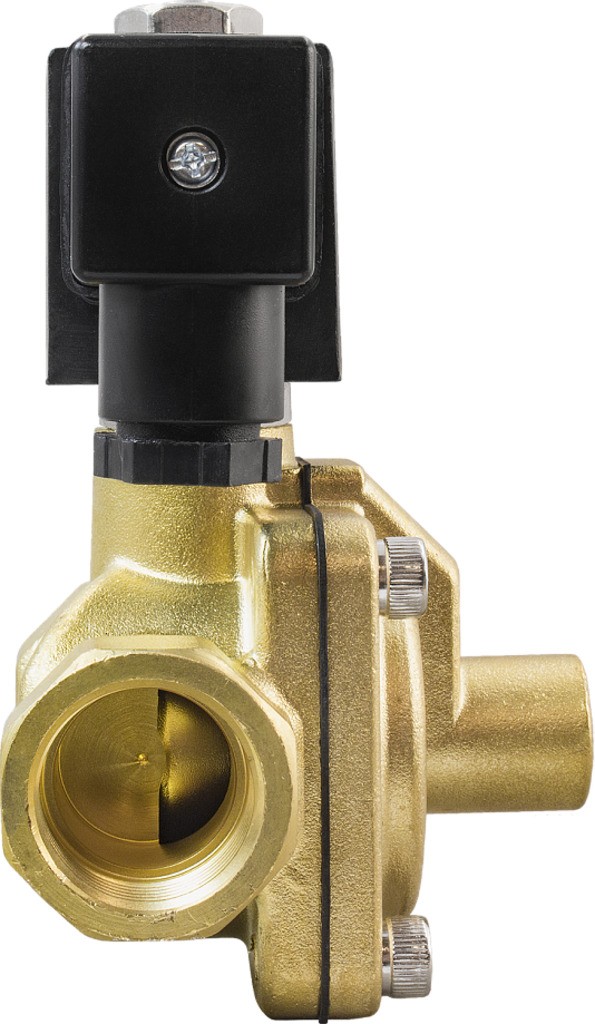

Клапан нормально закрытый AR-YCB31
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С | |
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Питание | ~380 В,~220 В, ~110 В,~36 В, ~24 В, =24 В, =12 В, =6 В | |
| Катушка | Мощность | AC | DC | ||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | ||
| S91H IP54 | 10 ВА | V | V | ||||||
| 20 ВА | V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASEx543* IP65 | 23 ВА | V | V | V | |||||
| 13 Вт | V | V | |||||||
| ASE11H** IP65 | 4,5 ВА | V | |||||||
| 8 Вт | V | V | |||||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCB31-15-1/2-GBV | 15 | 3,9 | ½" | 0,03 | 1,6 | 1000 |
| AR-YCB31-20-3/4-GBV | 20 | 8 | ¾" | 1200 | ||
| AR-YCB31-25-1-GBV | 25 | 10,3 | 1" | 1450 |
Расшифровка обозначения на примере клапана AR-YCB31-15-1/2-XYZ:
AR-YCB31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода ,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O38309 | 15 | S91H | ~380 | 8088 руб. | |
| O38312 | 15 | S91H | ~220 | Со склада | 7988 руб. |
| O38321 | 15 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 8088 руб. |
| O38327 | 15 | S91H | ~36 | 8088 руб. | |
| O38330 | 15 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 8088 руб. |
| O38336 | 15 | S91H | =24 | Со склада (комплектация 1..72 часа) | 8088 руб. |
| O38345 | 15 | S91H | =12 | Со склада (комплектация 1..72 часа) | 8088 руб. |
| O38354 | 15 | S91H | =6 | 8088 руб. | |
| O38315 | 15 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 9647 руб. |
| O38339 | 15 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 9747 руб. |
| O38348 | 15 | ASE11H | =12 | 9747 руб. | |
| O38318 | 15 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 14404 руб. |
| O38324 | 15 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 14504 руб. |
| O38333 | 15 | ASEx543 | ~24 | 120 дней | 14504 руб. |
| O38342 | 15 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 14504 руб. |
| O38351 | 15 | ASEx543 | =12 | 14504 руб. | |
| O38310 | 20 | S91H | ~380 | 10370 руб. | |
| O38313 | 20 | S91H | ~220 | Со склада | 10270 руб. |
| O38322 | 20 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 10370 руб. |
| O38328 | 20 | S91H | ~36 | Со склада (комплектация 1..72 часа) | 10370 руб. |
| O38331 | 20 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 10370 руб. |
| O38337 | 20 | S91H | =24 | Со склада (комплектация 1..72 часа) | 10370 руб. |
| O38346 | 20 | S91H | =12 | Со склада (комплектация 1..72 часа) | 10370 руб. |
| O38355 | 20 | S91H | =6 | Со склада (комплектация 1..72 часа) | 10370 руб. |
| O38316 | 20 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 11929 руб. |
| O38340 | 20 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 12029 руб. |
| O38349 | 20 | ASE11H | =12 | 120 дней | 12029 руб. |
| O38319 | 20 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 16686 руб. |
| O38325 | 20 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 16786 руб. |
| O38334 | 20 | ASEx543 | ~24 | 120 дней | 16786 руб. |
| O38343 | 20 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 16786 руб. |
| O38352 | 20 | ASEx543 | =12 | 16786 руб. | |
| O38311 | 25 | S91H | ~380 | 13033 руб. | |
| O38314 | 25 | S91H | ~220 | 12933 руб. | |
| O38323 | 25 | S91H | ~110 | 13033 руб. | |
| O38329 | 25 | S91H | ~36 | 13033 руб. | |
| O38332 | 25 | S91H | ~24 | 13033 руб. | |
| O38338 | 25 | S91H | =24 | 13033 руб. | |
| O38347 | 25 | S91H | =12 | 13033 руб. | |
| O38356 | 25 | S91H | =6 | 13033 руб. | |
| O38317 | 25 | ASE11H | ~220 | 14592 руб. | |
| O38341 | 25 | ASE11H | =24 | 14692 руб. | |
| O38350 | 25 | ASE11H | =12 | 120 дней | 14692 руб. |
| O38320 | 25 | ASEx543 | ~220 | 19349 руб. | |
| O38326 | 25 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 19449 руб. |
| O38335 | 25 | ASEx543 | ~24 | 120 дней | 19449 руб. |
| O38344 | 25 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 19449 руб. |
| O38353 | 25 | ASEx543 | =12 | 19449 руб. |

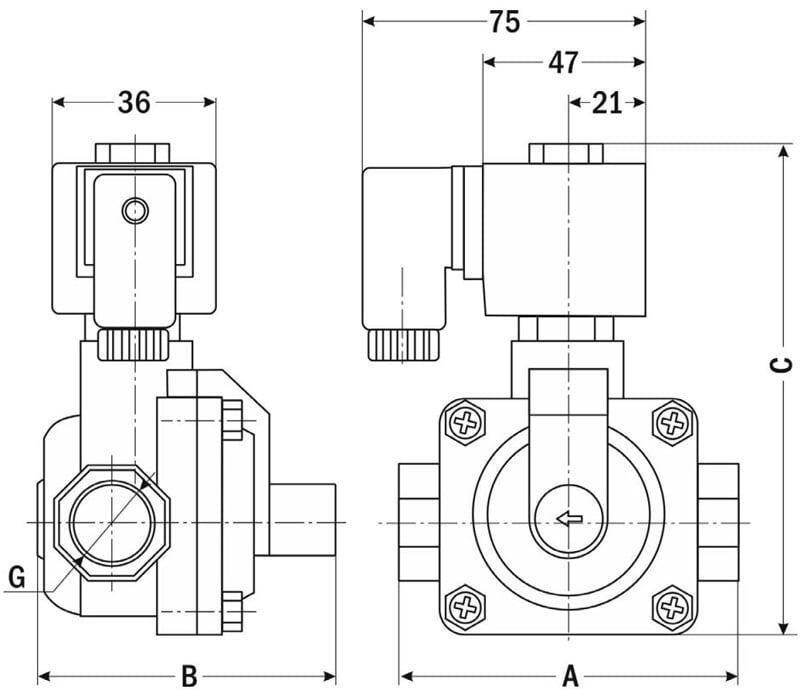

| Габаритные размеры |
 |
| Размер, мм | AR-YCB31, Ду, мм | ||
| -15 | -20 | -25 | |
| A | 72 | 84 | 100 |
| B | 66,5 | 73 | 80 |
| C | 112 | 123 | 135 |
| G | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.11.2023 | 0.62 Мб |  |
