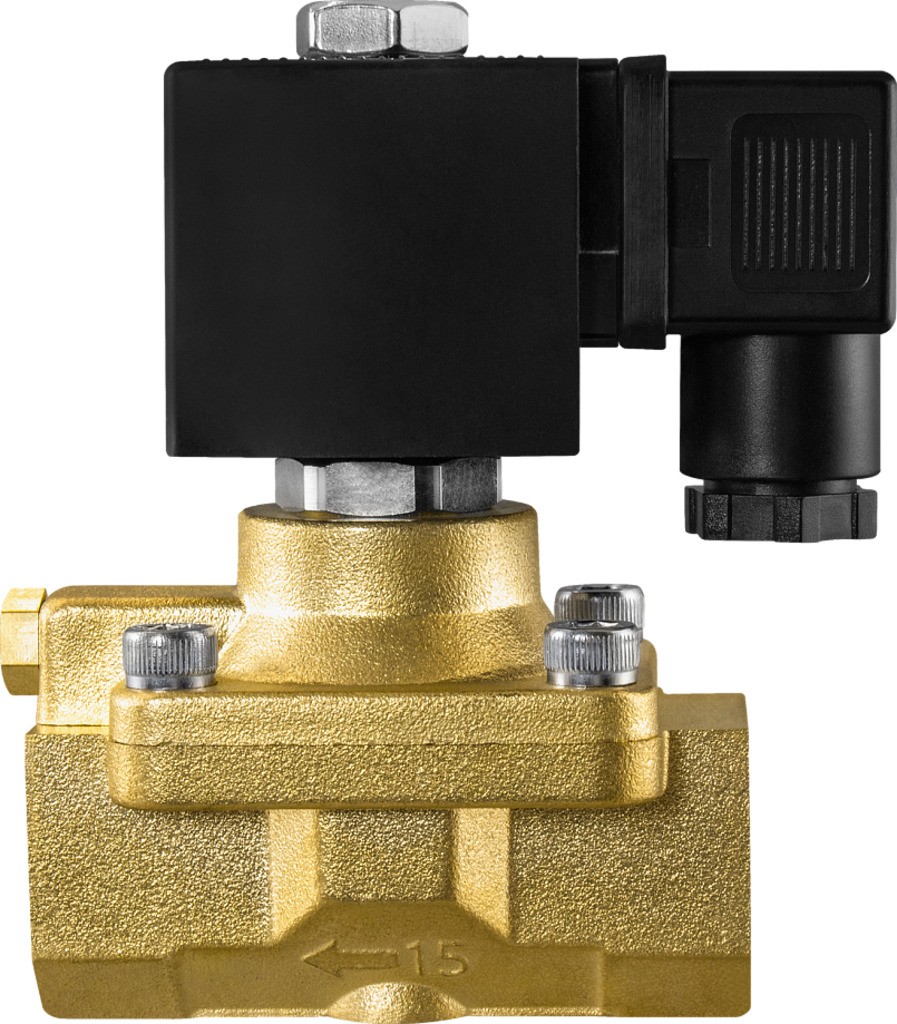

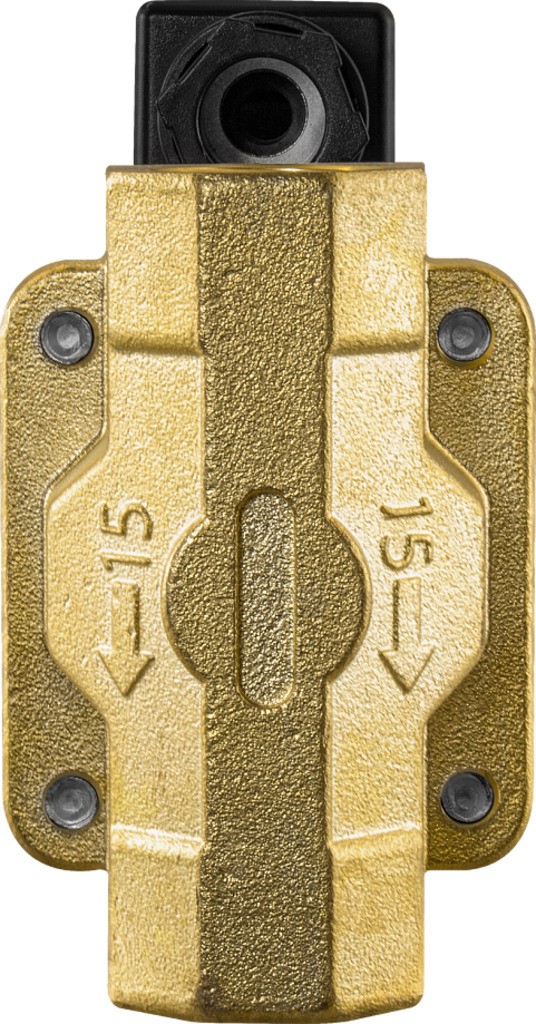

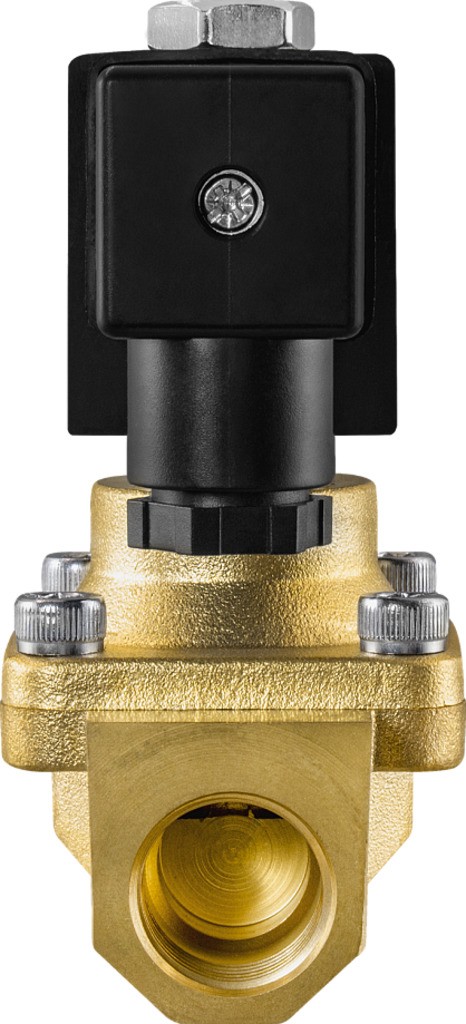

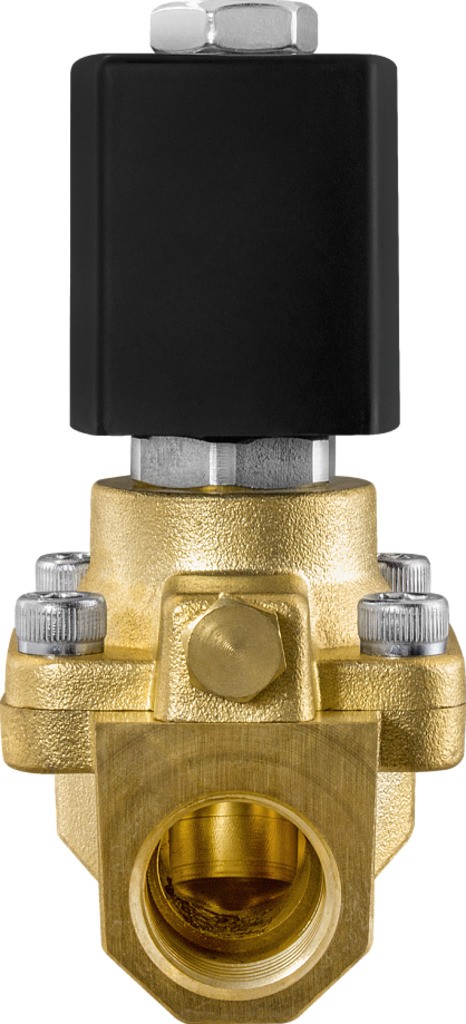

Клапан нормально закрытый AR-YCH11
Является аналогом:
| Производитель | TORK | Danfoss | Ode | Ceme | ASCO | Burkert |
| Модель/серия | T-GH1 | EV220B6 | 21PW | Серия 83 | Серия 210 | 5404 |
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCH11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 5 МПа
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

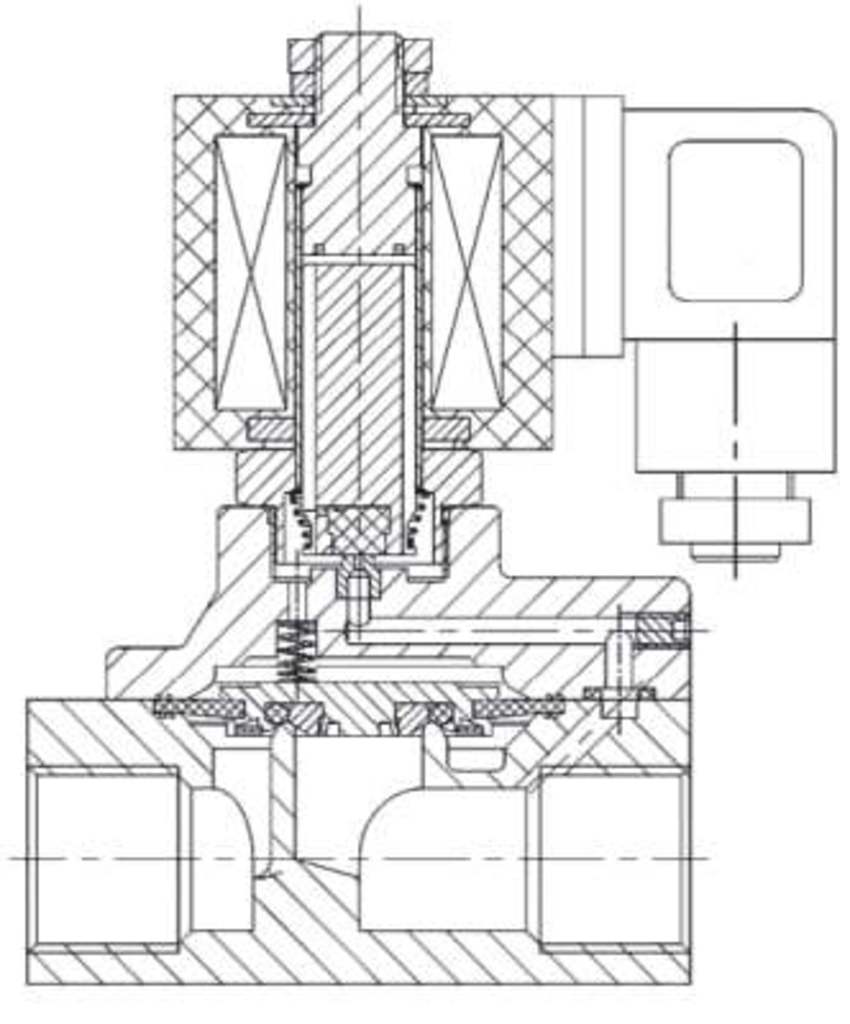

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON (PARKER) | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0,03…5 МПа | |
| Диаметр условного прохода | 10 мм, 15 мм, 20 мм | |
| Присоединение | Резьбовое G⅜"…G¾" | |
| Питание | ~380 В,~220 В, ~110 В, ~36 В,~24 В =24 В, =12 В, =6 В | |
| Катушка | Мощность | AC | DC | ||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | ||
| S91H IP54 | 10 ВА | V | V | ||||||
| 20 ВА | V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASE11H** IP65 | 4,5 ВА | V | |||||||
| 8 Вт | V | V | |||||||
| ASEx543* IP65 | 23 ВА | V | V | V | |||||
| 13 Вт | V | V | |||||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCH11-10-3/8-GBV | 10 | 15 | 3,8 | ⅜" | 0,03 | 5,0 | 900 |
| AR-YCH11-15-1/2-GBV | 15 | ½" | |||||
| AR-YCH11-20/15-3/4-GBV | 20 | ¾" |
Расшифровка обозначения на примере клапана AR-YCH11-20/15-3/4-XYZ:
AR-YCH11 – модель клапана.
20 – диаметр условного прохода в мм.
15 – эффективный диаметр в мм, если Дэф<Ду.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON (PARKER).

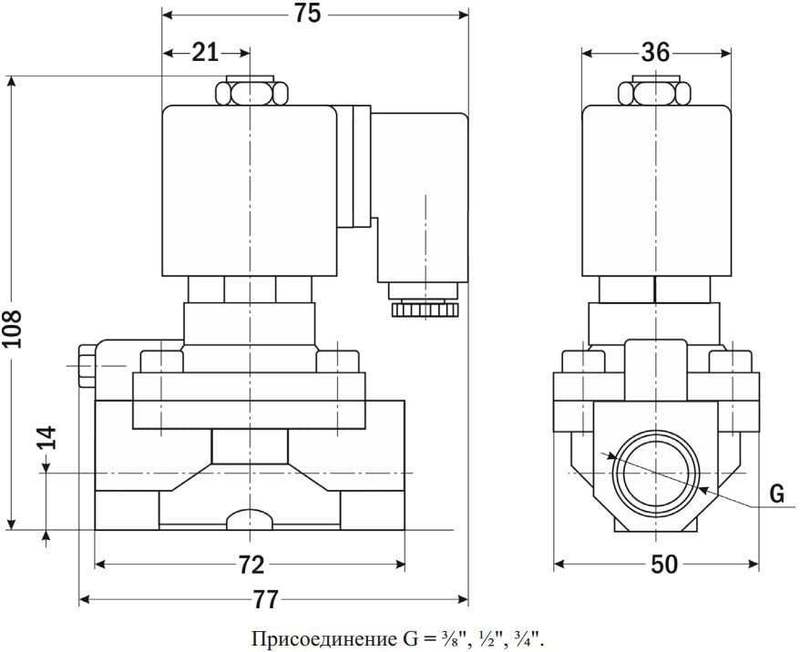

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.11.2023 | 0.49 Мб |  |
