Клапан нормально закрытый AR-YCB11
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С | |
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 15 мм | |
| Присоединение | Резьбовое G½" | |
| Катушка | S91H, IP54 | |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | |
| Мощность | S91H: 10 ВА (АС), 20 ВА (АС), 14 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCB11-15-1/2-GBV | 15 | 4,5 | ½" | 0,03 | 1,6 | 1000 |
Расшифровка обозначения на примере клапана AR-YCB11-15-1/2-XYZ:
AR-YCB11 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O65860 | ~380 | Со склада (комплектация 1..72 часа) | 5183 руб. |
| O65861 | ~220 | Со склада | 5083 руб. |
| O65862 | ~110 | Со склада (комплектация 1..72 часа) | 5183 руб. |
| O65863 | ~36 | Со склада (комплектация 1..72 часа) | 5183 руб. |
| O65864 | ~24 | Со склада (комплектация 1..72 часа) | 5183 руб. |
| O65865 | =24 | Со склада (комплектация 1..72 часа) | 5183 руб. |
| O65866 | =12 | Со склада (комплектация 1..72 часа) | 5183 руб. |
| O65867 | =6 | Со склада (комплектация 1..72 часа) | 5183 руб. |

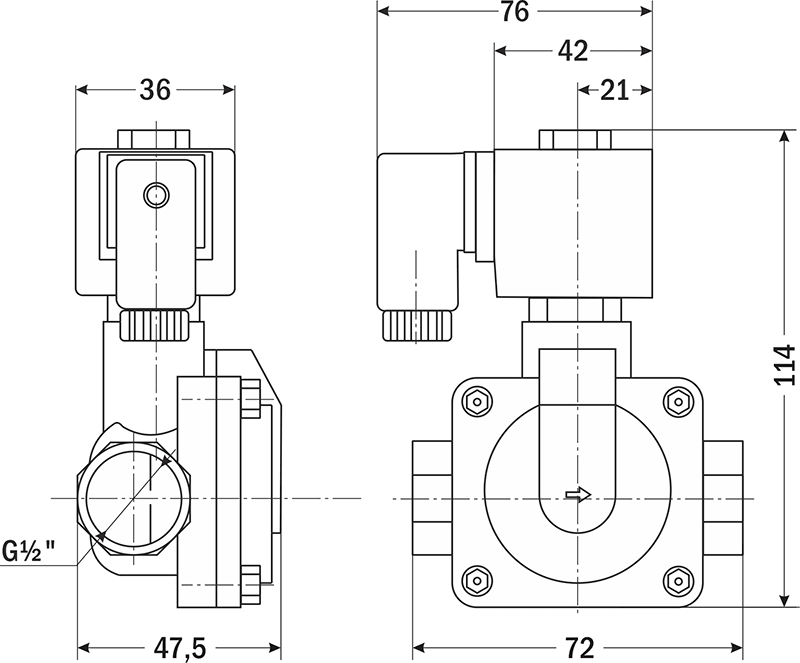

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.11.2023 | 0.56 Мб |  |
