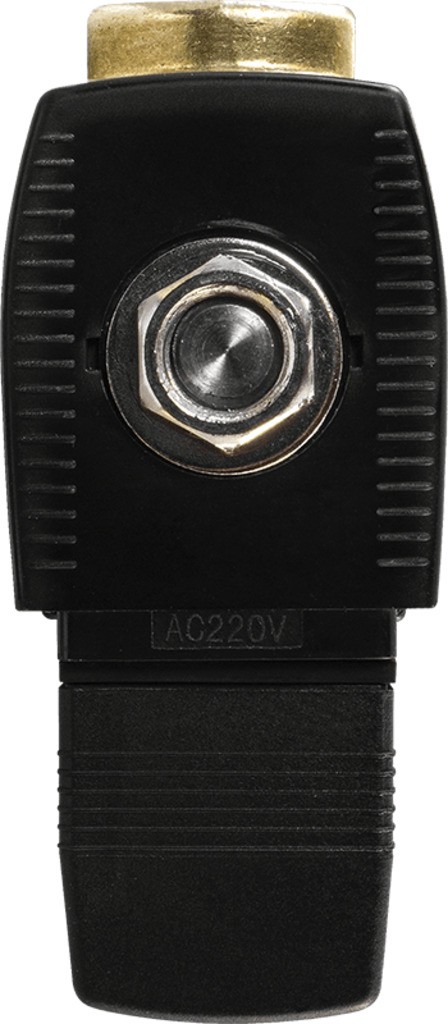

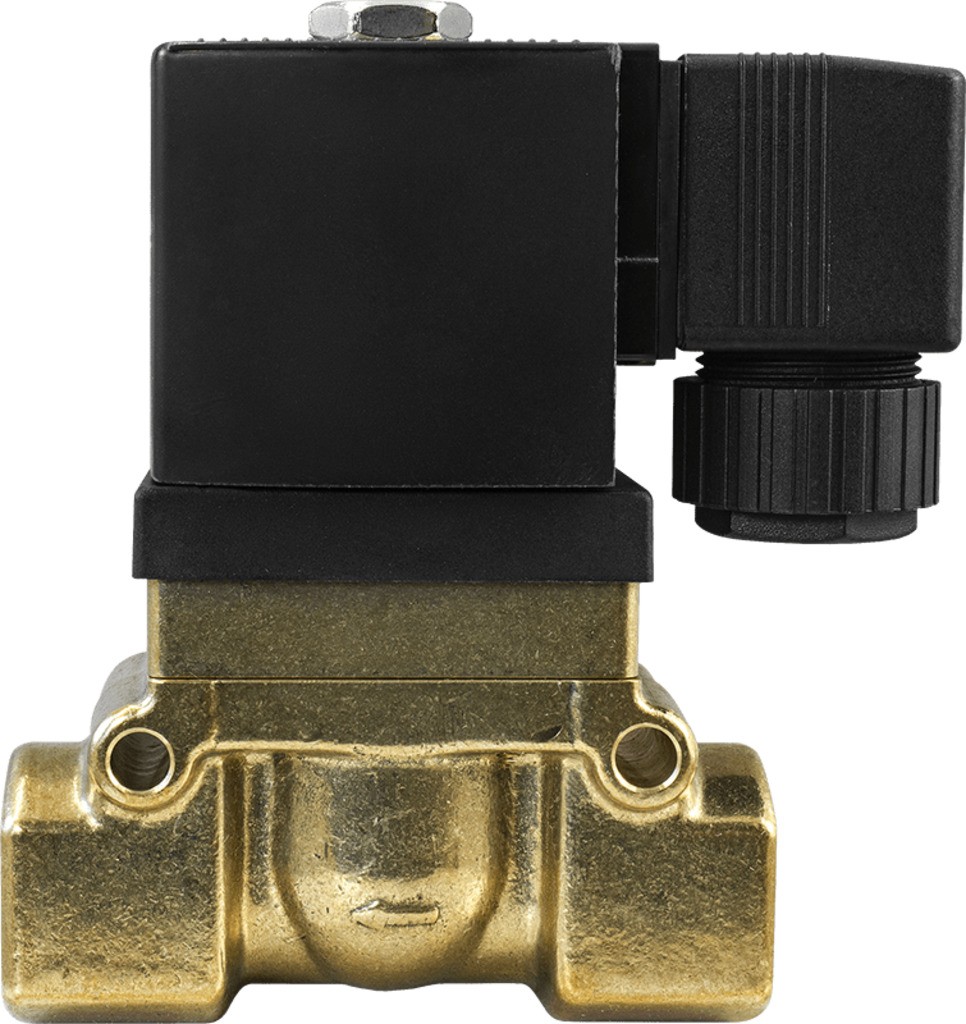

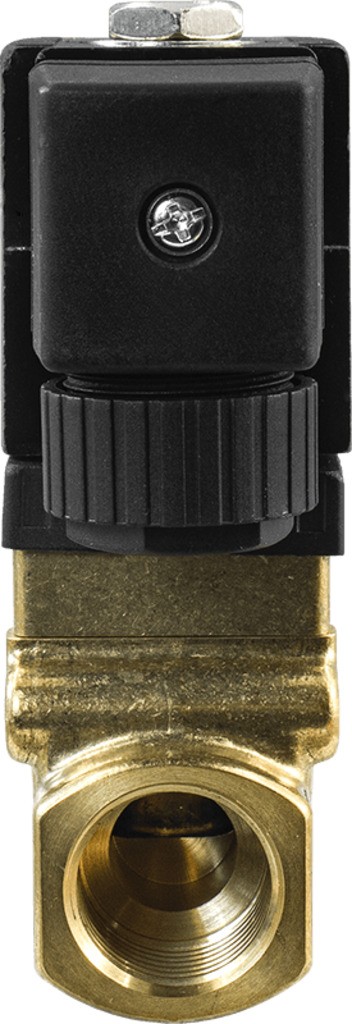

Клапан нормально закрытый AR-SB116-5
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 4 МПа
- Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
- Использование для природного газа
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…+120°С | |
| Рабочее давление | 0,1...4,0 MПa | |
| Диаметр условного прохода | 15 мм, 20 мм | |
| Присоединение | Резьбовое G½", G¾" | |
| Питание | ~380 В,~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | |
| Катушка | Мощность | AC | DC | ||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | ||
| S91H IP54 | 10 ВА | V | V | ||||||
| 20 ВА | V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASE11H* IP65 | 4,5 ВА | V | |||||||
| 8 Вт | V | V | |||||||
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-SB116-5015-15/13-1/2-GBP | 15 | 13 | 2,5 | ½" | 0,1 | 4,0 | 760 |
| AR-SB116-5020-20-3/4-GBP | 20 | 20 | 5 | ¾" | 0,1 | 4,0 | 1240 |
Расшифровка обозначения на примере клапана AR-SB116-5015-15/13-1/2-XYZ:
AR-SB116-5015 – модель клапана.
15 – диаметр условного прохода в мм.
13 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| Q03681 | 15 | S91H | ~380 | Со склада (комплектация 1..72 часа) | 12693 руб. |
| Q03683 | 15 | S91H | ~220 | Со склада | 12593 руб. |
| Q03687 | 15 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 12693 руб. |
| Q03689 | 15 | S91H | ~36 | Со склада (комплектация 1..72 часа) | 12693 руб. |
| Q03691 | 15 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 12693 руб. |
| Q03693 | 15 | S91H | =24 | Со склада | 12693 руб. |
| Q03697 | 15 | S91H | =12 | Со склада (комплектация 1..72 часа) | 12693 руб. |
| Q03701 | 15 | S91H | =6 | Со склада (комплектация 1..72 часа) | 12693 руб. |
| Q03685 | 15 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 14252 руб. |
| Q03695 | 15 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 14352 руб. |
| Q03699 | 15 | ASE11H | =12 | Под заказ к 2026.06.29 | 14352 руб. |
| Q03682 | 20 | S91H | ~380 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03684 | 20 | S91H | ~220 | Со склада | 16097 руб. |
| Q03688 | 20 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03690 | 20 | S91H | ~36 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03692 | 20 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03694 | 20 | S91H | =24 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03698 | 20 | S91H | =12 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03702 | 20 | S91H | =6 | Со склада (комплектация 1..72 часа) | 16197 руб. |
| Q03686 | 20 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 17756 руб. |
| Q03696 | 20 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 17856 руб. |
| Q03700 | 20 | ASE11H | =12 | 120 дней | 17856 руб. |
| Габаритные размеры |
 |

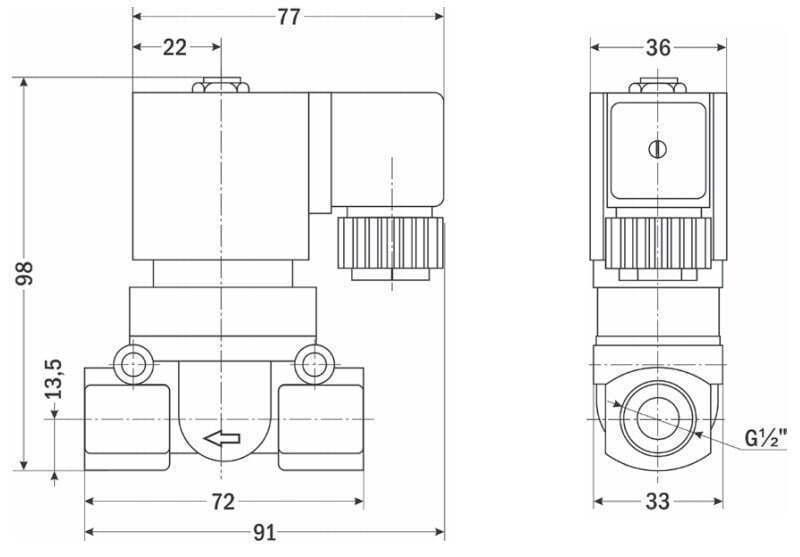

| AR-SB116-5015 |
 |

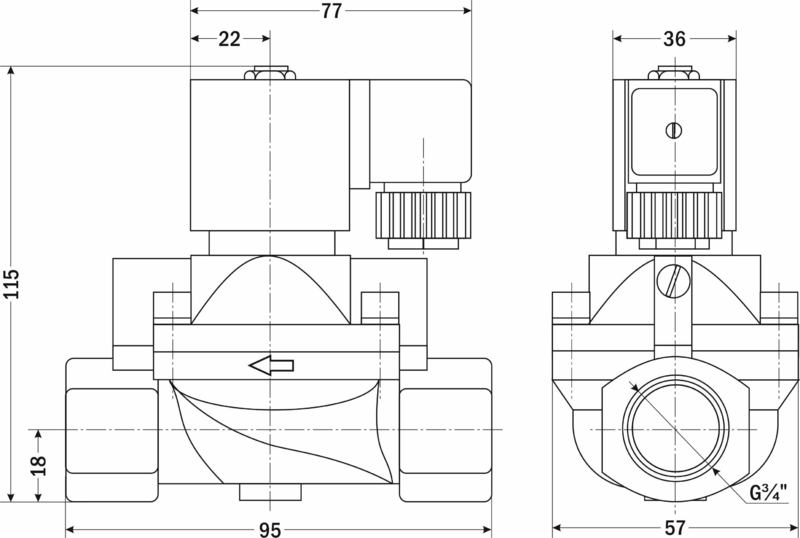

| AR-SB116-5020 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.37 Мб |  |
