Клапан нормально закрытый AR-SB115
Является аналогом:
| Производитель | TORK | ASCO | Ceme | Burkert |
| Модель/серия | T-MI | Серия 225 | Серия 55 | 6011 |
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-SB115 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Высокая частота срабатывания
- Бесшумная работа
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, воздух, инертные газы, масла, светлые нефтепродукты | |
| Материал | Корпуса | Латунь |
| Уплотнения | NBR | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0...0,7 МПа | |
| Диаметр условного прохода | 1...2,5 мм | |
| Присоединение | Резьбовое М4, М5, ⅛", ¼" | |
| Катушка | SB075, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 6,2 ВА (АС), 4,8 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-SB115-1-4-MBN | 1,0 | 0,1 | М4 | 0,0 | 0,7 | 210 |
| AR-SB115-1-5-MBN | М5 | |||||
| AR-SB115-2-1/8-GBN | 2,0 | 0,13 | ⅛" | |||
| AR-SB115-2-1/4-GBN | ¼" | |||||
| AR-SB115-2,5-1/8-GBN | 2,5 | 0,2 | ⅛" | |||
| AR-SB115-2,5-1/4-GBN | ¼" |
Расшифровка обозначения на примере клапана AR-SB115-1-4-XYZ:
AR-SB115 – модель клапана.
1 – диаметр условного прохода в мм.
4 – размер резьбы в мм (для метр. резьбы; в дюймах – для трубной).
X – присоединение: M – метрическая резьба, G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода,мм | Присоединение | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E57273 | 1 | M4 | ~220 | 120 дней | 1331 руб. |
| E57279 | 1 | M4 | ~110 | 120 дней | 1431 руб. |
| E57285 | 1 | M4 | ~24 | 120 дней | 1431 руб. |
| E57291 | 1 | M4 | =24 | 120 дней | 1431 руб. |
| E57297 | 1 | M4 | =12 | 120 дней | 1431 руб. |
| E57274 | 1 | M5 | ~220 | 120 дней | 1331 руб. |
| E57280 | 1 | M5 | ~110 | 120 дней | 1431 руб. |
| E57286 | 1 | M5 | ~24 | 120 дней | 1431 руб. |
| E57292 | 1 | M5 | =24 | 120 дней | 1431 руб. |
| E57298 | 1 | M5 | =12 | 120 дней | 1431 руб. |
| E57275 | 2 | 1/4" | ~220 | Снято с производства | 1556 руб. |
| E57281 | 2 | 1/4" | ~110 | 120 дней | 1656 руб. |
| E57287 | 2 | 1/4" | ~24 | 120 дней | 1656 руб. |
| E57293 | 2 | 1/4" | =24 | Снято с производства | 1656 руб. |
| E57299 | 2 | 1/4" | =12 | Снято с производства | 1656 руб. |
| E57277 | 2 | 1/8" | ~220 | Снято с производства | 1556 руб. |
| E57283 | 2 | 1/8" | ~110 | 120 дней | 1656 руб. |
| E57289 | 2 | 1/8" | ~24 | 120 дней | 1656 руб. |
| E57295 | 2 | 1/8" | =24 | Снято с производства | 1656 руб. |
| E57301 | 2 | 1/8" | =12 | Снято с производства | 1656 руб. |
| E57276 | 2,5 | 1/4" | ~220 | Со склада | 1556 руб. |
| E57282 | 2,5 | 1/4" | ~110 | Со склада (комплектация 1..72 часа) | 1656 руб. |
| E57288 | 2,5 | 1/4" | ~24 | Со склада (комплектация 1..72 часа) | 1656 руб. |
| E57294 | 2,5 | 1/4" | =24 | Со склада | 1656 руб. |
| E57300 | 2,5 | 1/4" | =12 | Ожидается 2026.01.15 | 1656 руб. |
| E57278 | 2,5 | 1/8" | ~220 | Снято с производства | 1556 руб. |
| E57284 | 2,5 | 1/8" | ~110 | 120 дней | 1656 руб. |
| E57290 | 2,5 | 1/8" | ~24 | 120 дней | 1656 руб. |
| E57296 | 2,5 | 1/8" | =24 | Снято с производства | 1656 руб. |
| E57302 | 2,5 | 1/8" | =12 | Снято с производства | 1656 руб. |

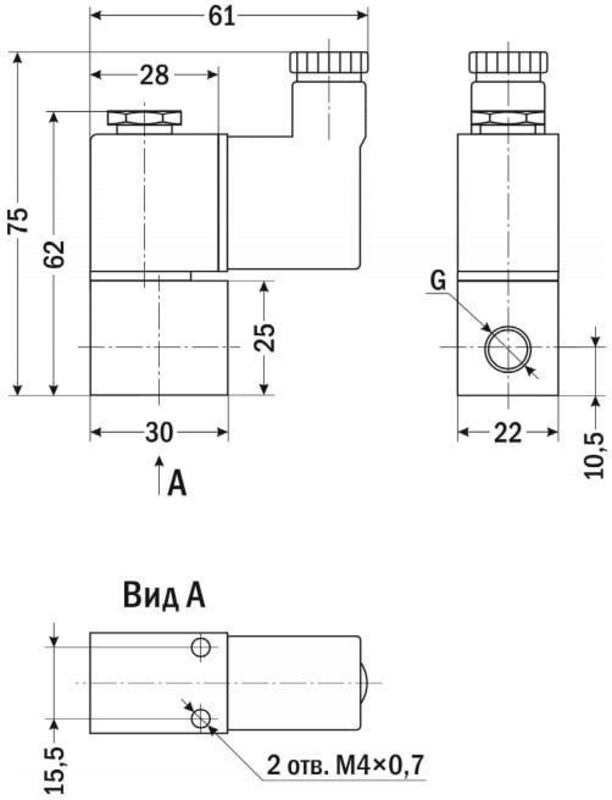

| Габаритные размеры |
 G = M4, M5, ⅛", ¼" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.47 Мб |  |
