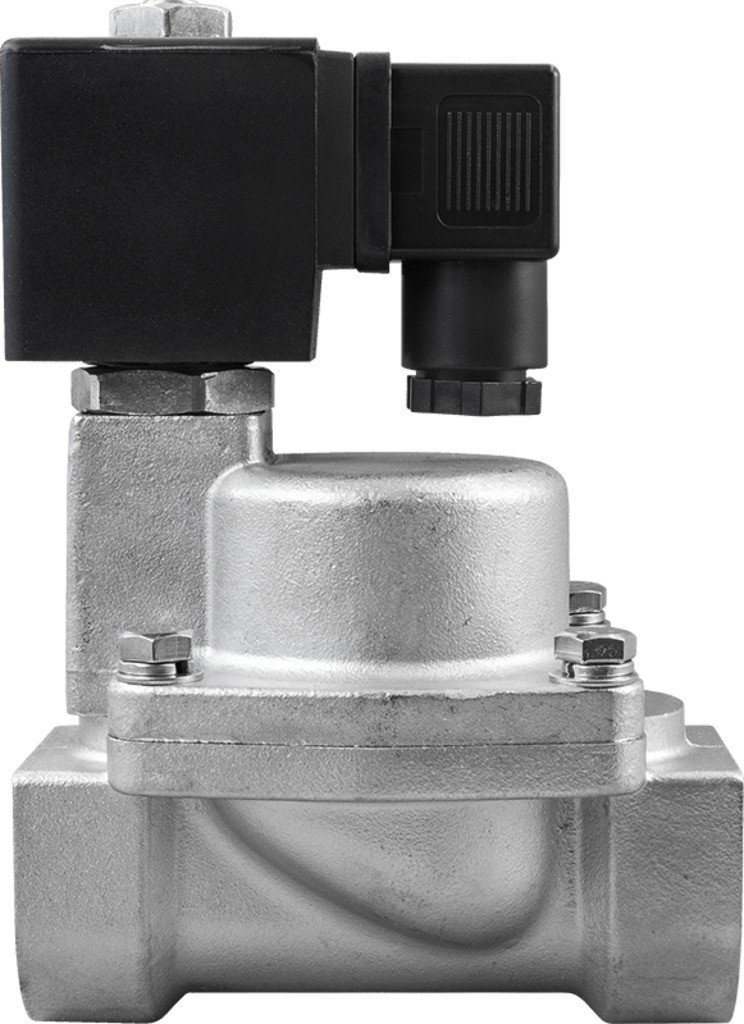

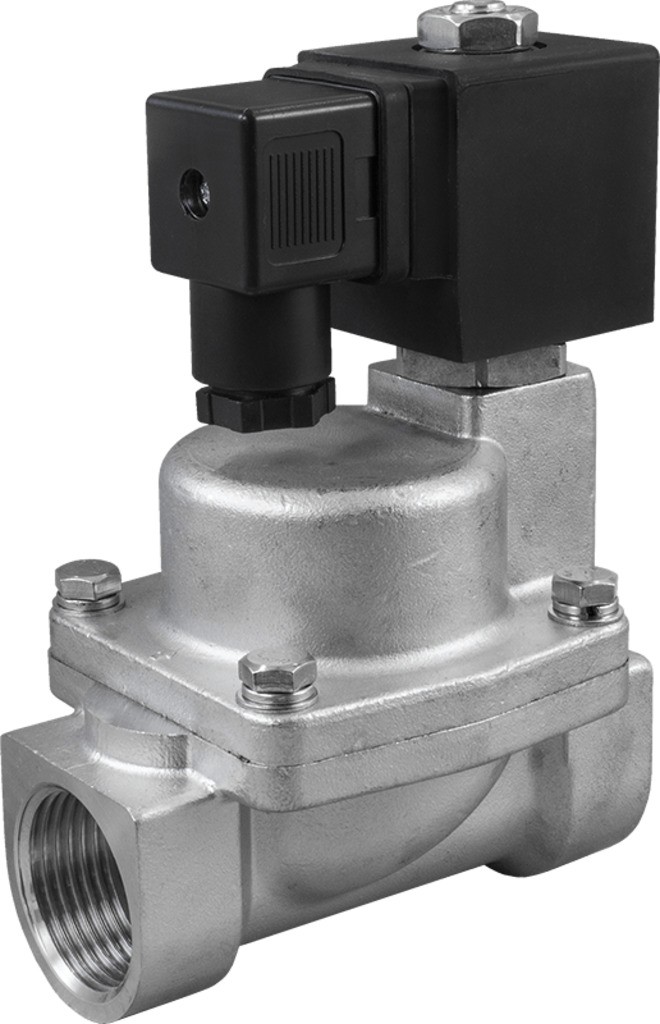

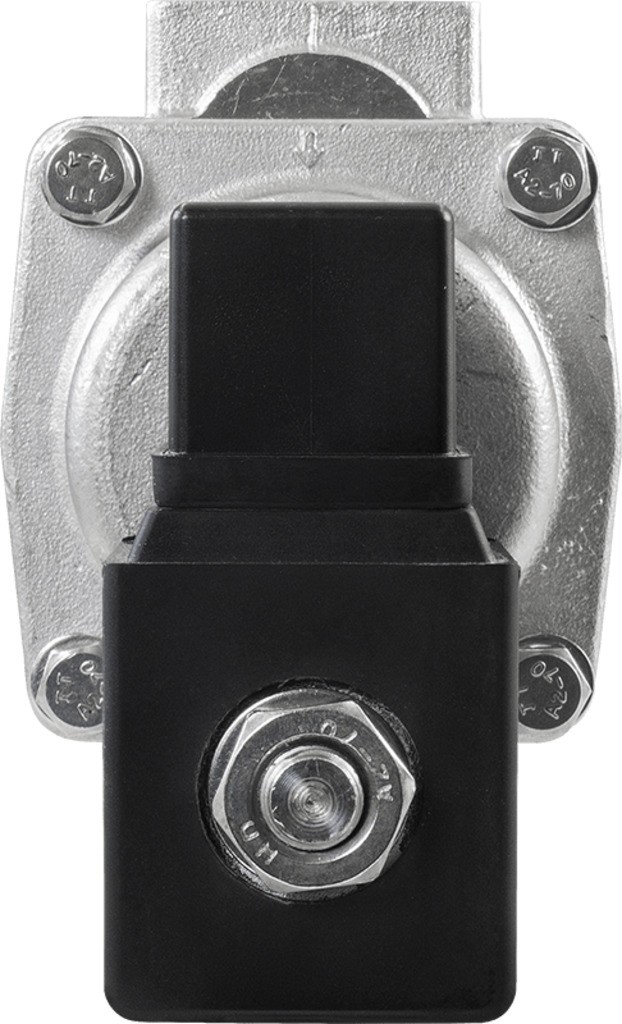

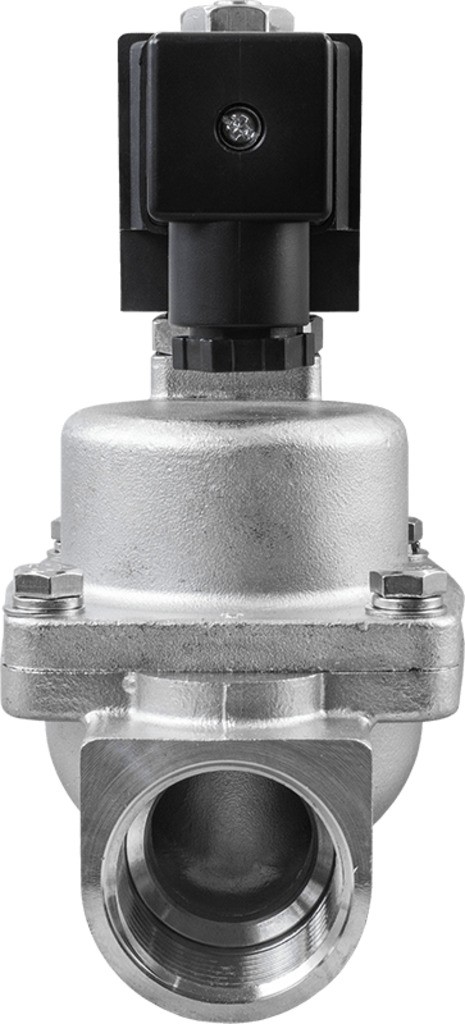

Клапан нормально закрытый AR-2H21 (AR-YCH21)
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2H21 (AR-YCH21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 12 МПа
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

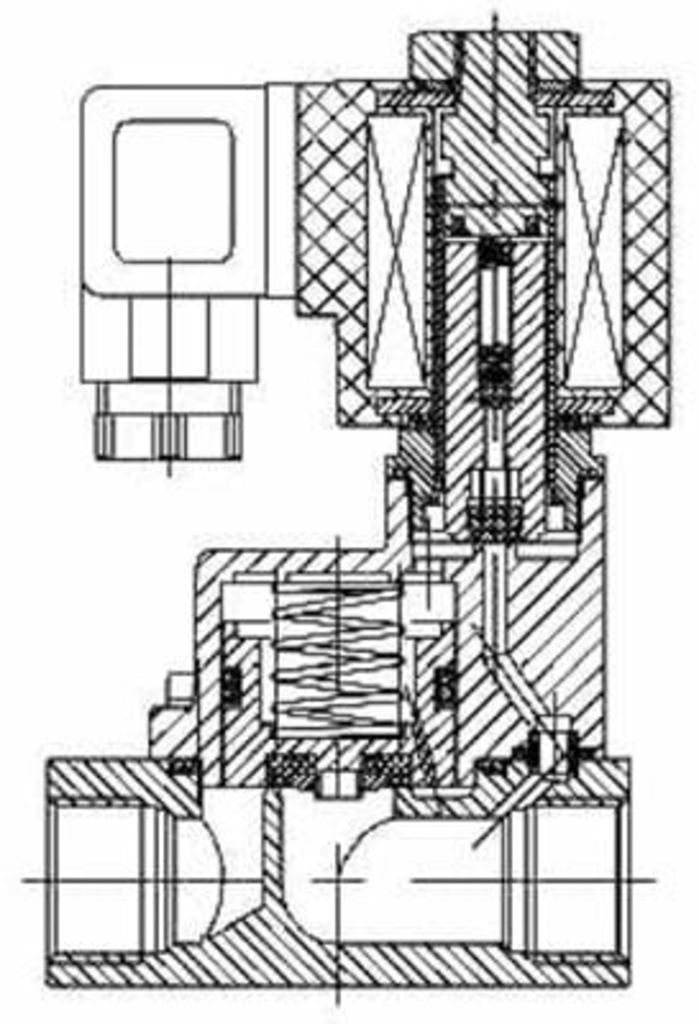

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Рабочее давление | 0,5…12,0 МПа | |
| Диаметр условного прохода | 12...25 мм | |
| Присоединение | Резьбовое G⅜"…G1" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S21H IP65 | 22 ВА | V | V | V | ||
| 15 Вт | V | V | ||||
| ASE21H* IP65 | 5,5 ВА | V | ||||
| 10 Вт | V | V | ||||
| ASEx1320** IP65 | 28 ВА | V | ||||
| 20 Вт | V | V | ||||
| ASEx282** IP65 | 24 ВА | V | V | V | ||
| 17 Вт | V | V | ||||
*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | |
| AC | DC | ||||||
| AR-2H21-12-3/8-GSP | 12 | 3,8 | ⅜" | 0,5 | 9,0 (с катушками S21H, ASEx282, ASEx1320) 12,0 (с катушкой ASE21H) | 5,0 (с катушками S21H, ASEx282, ASEx1320) 10,0 (с катушкой ASE21H) | 900 |
| AR-2H21-15-1/2-GSP | 15 | ½" | |||||
| AR-2H21-20-3/4-GSP | 20 | 8 | ¾" | 1100 | |||
| AR-2H21-25-1-GSP | 25 | 10,2 | 1" | 1800 | |||
Расшифровка обозначения на примере клапана AR-2H21-12-3/8-XYZ:
AR-2H21 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода ,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E57669 | 12 | S21H | ~220 | Под заказ к 2026.07.01 | 19970 руб. |
| E57685 | 12 | S21H | ~110 | 120 дней | 20070 руб. |
| E57693 | 12 | S21H | ~24 | Под заказ к 2026.07.01 | 20070 руб. |
| E57701 | 12 | S21H | =24 | 120 дней | 20070 руб. |
| E57717 | 12 | S21H | =12 | 120 дней | 20070 руб. |
| E57673 | 12 | ASE21H | ~220 | 120 дней | 21520 руб. |
| E57705 | 12 | ASE21H | =24 | 120 дней | 21620 руб. |
| E57721 | 12 | ASE21H | =12 | 120 дней | 21620 руб. |
| E57677 | 12 | ASEx1320 | ~220 | 120 дней | 33160 руб. |
| E57709 | 12 | ASEx1320 | =24 | 120 дней | 33260 руб. |
| E57725 | 12 | ASEx1320 | =12 | 120 дней | 33260 руб. |
| E57681 | 12 | ASEx282 | ~220 | 120 дней | 26277 руб. |
| E57689 | 12 | ASEx282 | ~110 | 120 дней | 26377 руб. |
| E57697 | 12 | ASEx282 | ~24 | 120 дней | 26377 руб. |
| E57713 | 12 | ASEx282 | =24 | Под заказ к 2026.07.01 | 26377 руб. |
| E57729 | 12 | ASEx282 | =12 | 120 дней | 26377 руб. |
| E57670 | 15 | S21H | ~220 | Со склада | 19970 руб. |
| E57686 | 15 | S21H | ~110 | Со склада (комплектация 1..72 часа) | 20070 руб. |
| E57694 | 15 | S21H | ~24 | Со склада (комплектация 1..72 часа) | 20070 руб. |
| E57702 | 15 | S21H | =24 | Со склада (комплектация 1..72 часа) | 20070 руб. |
| E57718 | 15 | S21H | =12 | Со склада (комплектация 1..72 часа) | 20070 руб. |
| E57674 | 15 | ASE21H | ~220 | Со склада (комплектация 1..72 часа) | 21520 руб. |
| E57706 | 15 | ASE21H | =24 | Со склада (комплектация 1..72 часа) | 21620 руб. |
| E57722 | 15 | ASE21H | =12 | Со склада (комплектация 1..72 часа) | 21620 руб. |
| E57678 | 15 | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 33160 руб. |
| E57710 | 15 | ASEx1320 | =24 | Под заказ к 2026.07.01 | 33260 руб. |
| E57726 | 15 | ASEx1320 | =12 | 33260 руб. | |
| E57682 | 15 | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 26277 руб. |
| E57690 | 15 | ASEx282 | ~110 | Со склада (комплектация 1..72 часа) | 26377 руб. |
| E57698 | 15 | ASEx282 | ~24 | 120 дней | 26377 руб. |
| E57714 | 15 | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 26377 руб. |
| E57730 | 15 | ASEx282 | =12 | Со склада (комплектация 1..72 часа) | 26377 руб. |
| E57671 | 20 | S21H | ~220 | Со склада | 23964 руб. |
| E57687 | 20 | S21H | ~110 | Со склада (комплектация 1..72 часа) | 24064 руб. |
| E57695 | 20 | S21H | ~24 | Со склада (комплектация 1..72 часа) | 24064 руб. |
| E57703 | 20 | S21H | =24 | Со склада (комплектация 1..72 часа) | 24064 руб. |
| E57719 | 20 | S21H | =12 | Со склада (комплектация 1..72 часа) | 24064 руб. |
| E57675 | 20 | ASE21H | ~220 | Со склада (комплектация 1..72 часа) | 25514 руб. |
| E57707 | 20 | ASE21H | =24 | Со склада (комплектация 1..72 часа) | 25614 руб. |
| E57723 | 20 | ASE21H | =12 | 25614 руб. | |
| E57679 | 20 | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 37154 руб. |
| E57711 | 20 | ASEx1320 | =24 | 120 дней | 37254 руб. |
| E57727 | 20 | ASEx1320 | =12 | 37254 руб. | |
| E57683 | 20 | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 30271 руб. |
| E57691 | 20 | ASEx282 | ~110 | 30371 руб. | |
| E57699 | 20 | ASEx282 | ~24 | 120 дней | 30371 руб. |
| E57715 | 20 | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 30371 руб. |
| E57731 | 20 | ASEx282 | =12 | 30371 руб. | |
| E57672 | 25 | S21H | ~220 | Со склада | 27159 руб. |
| E57688 | 25 | S21H | ~110 | Со склада (комплектация 1..72 часа) | 27259 руб. |
| E57696 | 25 | S21H | ~24 | Со склада (комплектация 1..72 часа) | 27259 руб. |
| E57704 | 25 | S21H | =24 | Со склада (комплектация 1..72 часа) | 27259 руб. |
| E57720 | 25 | S21H | =12 | Со склада (комплектация 1..72 часа) | 27259 руб. |
| E57676 | 25 | ASE21H | ~220 | Со склада (комплектация 1..72 часа) | 28709 руб. |
| E57708 | 25 | ASE21H | =24 | Со склада (комплектация 1..72 часа) | 28809 руб. |
| E57724 | 25 | ASE21H | =12 | Со склада (комплектация 1..72 часа) | 28809 руб. |
| E57680 | 25 | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 40349 руб. |
| E57712 | 25 | ASEx1320 | =24 | Под заказ к 2026.07.01 | 40449 руб. |
| E57728 | 25 | ASEx1320 | =12 | Со склада (комплектация 1..72 часа) | 40449 руб. |
| E57684 | 25 | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 33466 руб. |
| E57692 | 25 | ASEx282 | ~110 | Со склада (комплектация 1..72 часа) | 33566 руб. |
| E57700 | 25 | ASEx282 | ~24 | 120 дней | 33566 руб. |
| E57716 | 25 | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 33566 руб. |
| E57732 | 25 | ASEx282 | =12 | Со склада (комплектация 1..72 часа) | 33566 руб. |

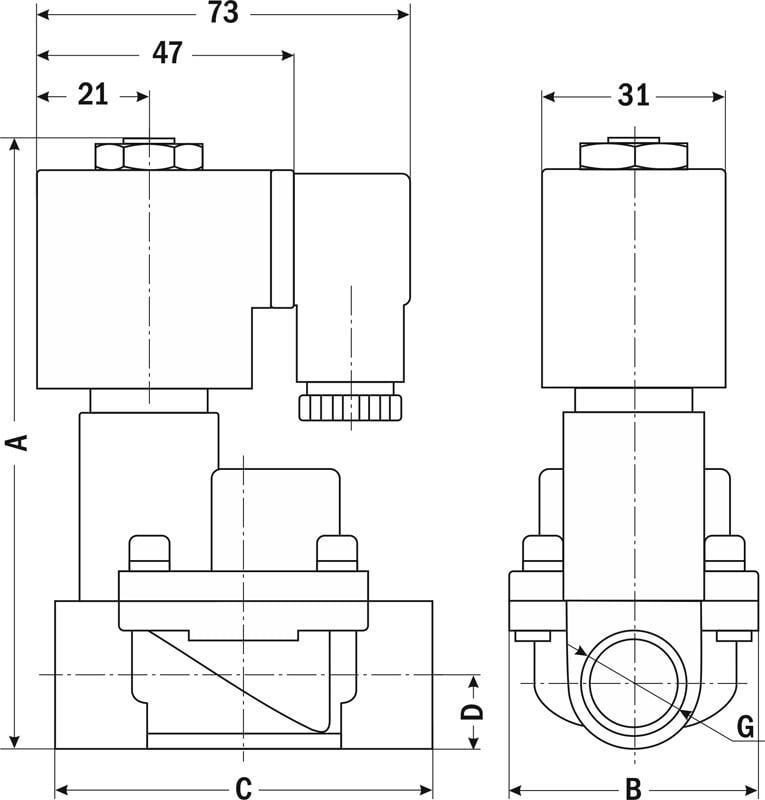

| Габаритные размеры |
 |
| Размер, мм | AR-2H21, Ду, мм | |||
| -12 | -15 | -20 | -25 | |
| A | 123 | 123 | 143 | 145 |
| B | 46 | 46 | 60 | 65 |
| C | 74 | 74 | 83 | 101 |
| D | 14 | 14 | 17,5 | 20 |
| G | ⅜" | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.43 Мб |  |
