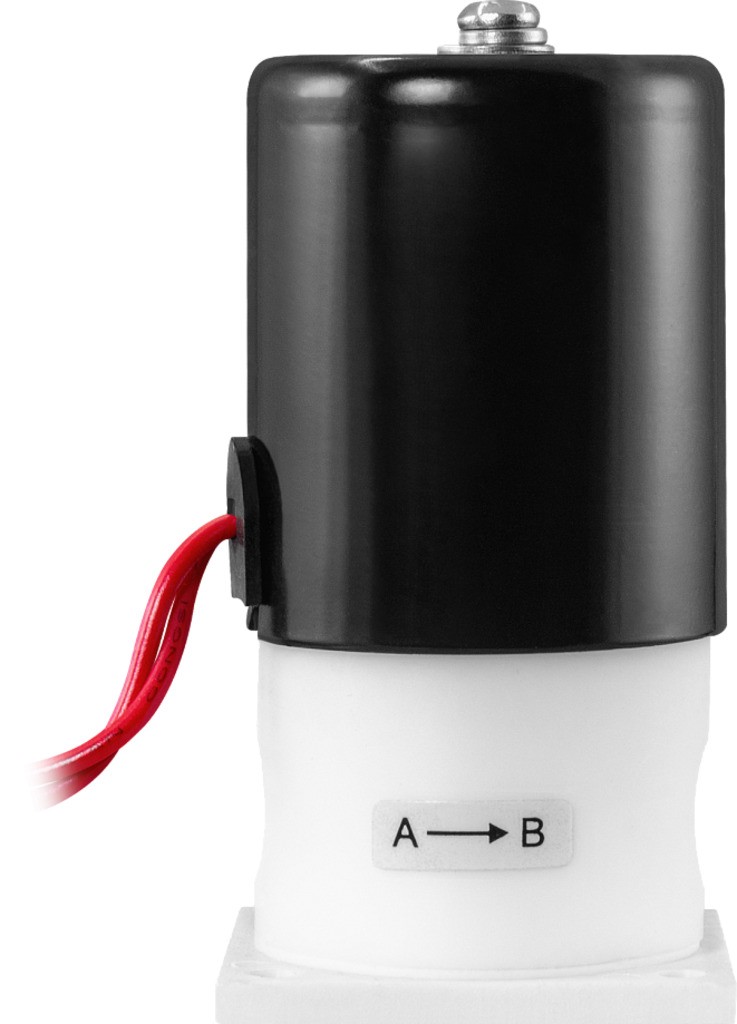

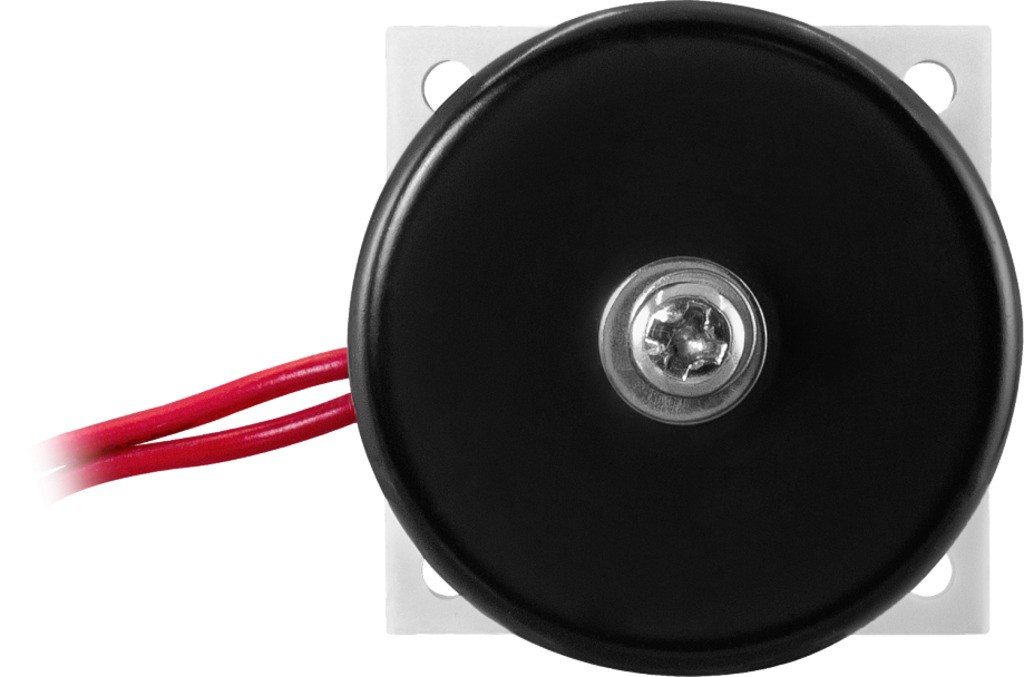

Клапан нормально закрытый AR-1T11 (AR-YCFP21)
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-1T11 (AR-YCFP21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислоты при температурах до +70°С
- Изолированная от рабочей среды диафрагма
- Срабатывание при нулевом давлении
- Компактный размер
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал | Корпуса: PTFE Уплотнения: PTFE |
| Температура рабочей среды | −20...+70°С |
| Рабочее давление | 0...0,4 МПа |
| Диаметр условного прохода | 3 мм |
| Присоединение | Резьбовое G⅛", G¼" |
| Катушка | Y82B, IP54 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 35 ВА (AC), 30 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-1T11-3-1/8-GPP | 3 | 0,09 | ⅛" | 0,0 | 0,4 | 250 |
| AR-1T11-3-1/4-GPP | ¼" |
Расшифровка обозначения клапана AR-1T11-3-1/8-XYZ:
AR-1T11 – модель клапана.
3 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода,мм | Резьба | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E57649 | 3 | 1/8" | ~220 | Со склада | 11411 руб. |
| E57653 | 3 | 1/8" | ~110 | Со склада (комплектация 1..72 часа) | 11511 руб. |
| E57657 | 3 | 1/8" | ~24 | Под заказ к 2026.07.01 | 11511 руб. |
| E57661 | 3 | 1/8" | =24 | Со склада | 11511 руб. |
| E57665 | 3 | 1/8" | =12 | Со склада (комплектация 1..72 часа) | 11511 руб. |
| E57651 | 3 | 1/4" | ~220 | Со склада | 11411 руб. |
| E57655 | 3 | 1/4" | ~110 | Со склада (комплектация 1..72 часа) | 11511 руб. |
| E57659 | 3 | 1/4" | ~24 | Под заказ к 2026.07.01 | 11511 руб. |
| E57663 | 3 | 1/4" | =24 | Со склада | 11511 руб. |
| E57667 | 3 | 1/4" | =12 | Со склада | 11511 руб. |
| E57650 | 3,5 | 1/8" | ~220 | Снято с производства | 9537 руб. |
| E57654 | 3,5 | 1/8" | ~110 | 120 дней | 9637 руб. |
| E57658 | 3,5 | 1/8" | ~24 | Снято с производства | 9637 руб. |
| E57662 | 3,5 | 1/8" | =24 | Снято с производства | 9637 руб. |
| E57666 | 3,5 | 1/8" | =12 | 120 дней | 9637 руб. |
| E57652 | 3,5 | 1/4" | ~220 | Снято с производства | 9537 руб. |
| E57656 | 3,5 | 1/4" | ~110 | Снято с производства | 9637 руб. |
| E57660 | 3,5 | 1/4" | ~24 | 120 дней | 9637 руб. |
| E57664 | 3,5 | 1/4" | =24 | Снято с производства | 9637 руб. |
| E57668 | 3,5 | 1/4" | =12 | Снято с производства | 9637 руб. |

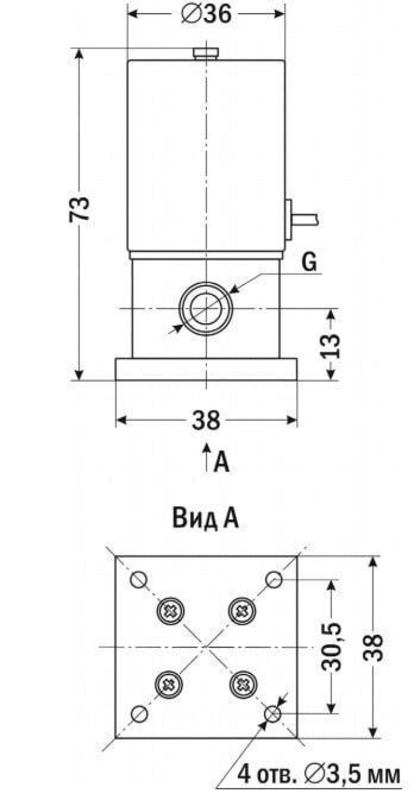

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.37 Мб |  |
