Клапан нормально закрытый AR-1H21 GBN
Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
Принцип действия и область применения
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметики.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | NBR | |
| Температура рабочей среды | +5...+60°С | |
| Рабочее давление | 0...0,8 МПа | |
| Диаметр условного прохода | 1 мм | |
| Присоединение | резьбовое G⅛ | |
| Пропускная способность Kv | 0,026 м³/ч | |
| Катушка | AS11H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В | |
| Мощность | 22 ВА (AC) | |
| Вес | 344 г | |
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| K16156 | ~220 | Со склада | 3423 руб. |
| K16157 | ~110 | Со склада (комплектация 1..72 часа) | 3523 руб. |
| K16158 | ~24 | Со склада (комплектация 1..72 часа) | 3523 руб. |

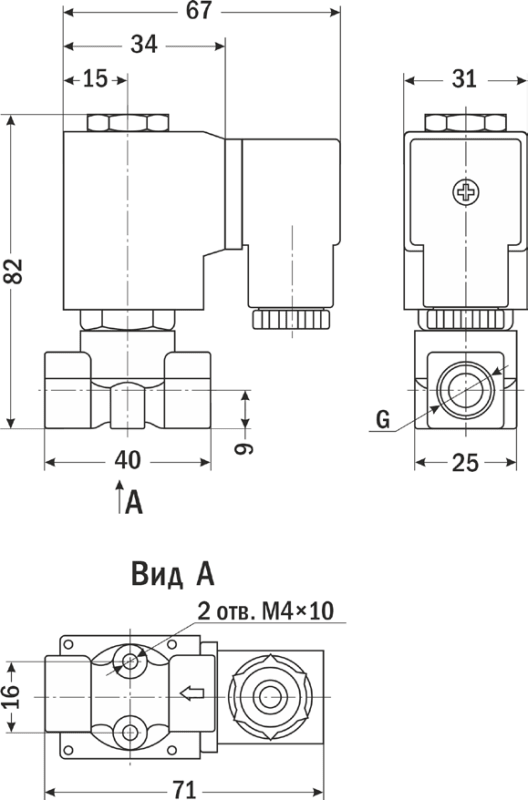

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 03.02.2023 | 0.58 Мб |  |
