Клапан нормально закрытый AR-YCPG11F
Клапан соленоидный нормально закрытый фланцевый непрямого действия с поршнем AR-YCPG11F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

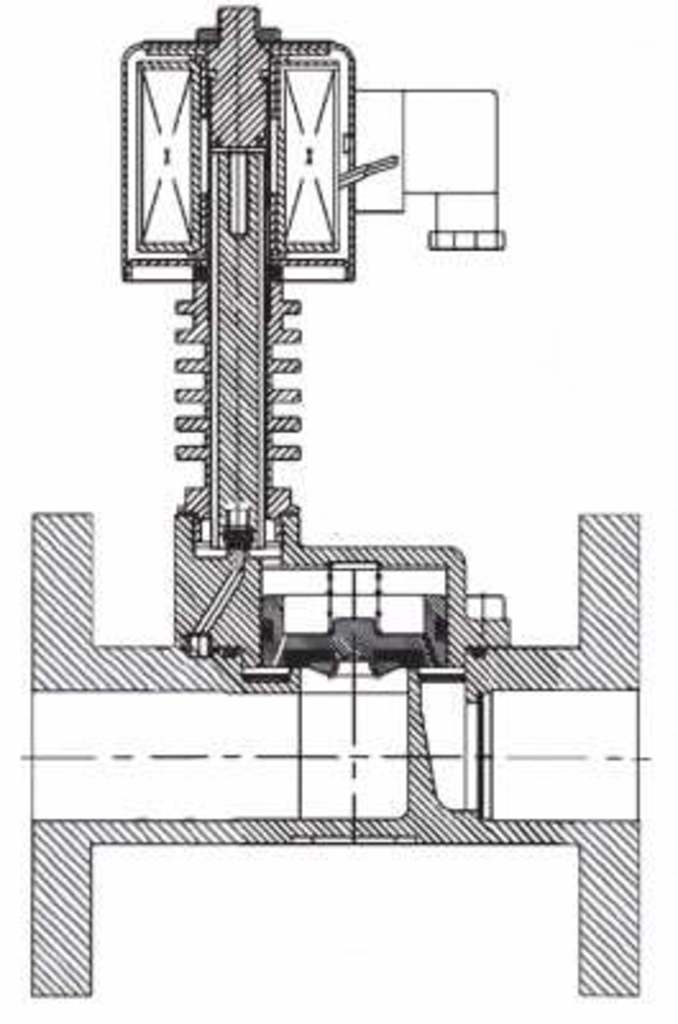

- Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
- Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…+300°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Катушка | Y21H, IP54 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В | |
| Мощность | 21 ВА (АС), 20 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCPG11-25F-1-FSP | 25 | 10 | F1" | 0,05 | 1,6 | 3500 |
| AR-YCPG11-32F-1.1/4-FSP | 32 | 20 | F1¼" | 6300 | ||
| AR-YCPG11-40F-1.1/2-FSP | 40 | 25 | F1½" | 6700 | ||
| AR-YCPG11-50F-2-FSP | 50 | 41 | F2" | 8300 |
Расшифровка обозначения на примере клапана AR-YCPG11-25F-1-XYZ:
AR-YCPG11 – модель клапана.
25F – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E58491 | 25 | ~220 | Ожидается 2026.03.30 | 40320 руб. |
| E58495 | 25 | ~110 | 120 дней | 40420 руб. |
| E58499 | 25 | ~24 | Под заказ к 2026.07.01 | 40420 руб. |
| E58503 | 25 | =24 | Под заказ к 2026.07.25 | 40420 руб. |
| E58507 | 25 | =12 | 120 дней | 40420 руб. |
| E58511 | 25 | =6 | Под заказ к 2026.07.01 | 40420 руб. |
| E58492 | 32 | ~220 | Со склада | 66567 руб. |
| E58496 | 32 | ~110 | Со склада (комплектация 1..72 часа) | 66667 руб. |
| E58500 | 32 | ~24 | Со склада (комплектация 1..72 часа) | 66667 руб. |
| E58504 | 32 | =24 | Со склада (комплектация 1..72 часа) | 66667 руб. |
| E58508 | 32 | =12 | Со склада (комплектация 1..72 часа) | 66667 руб. |
| E58512 | 32 | =6 | Со склада (комплектация 1..72 часа) | 66667 руб. |
| E58493 | 40 | ~220 | Ожидается 2025.12.10 | 66567 руб. |
| E58497 | 40 | ~110 | 120 дней | 66667 руб. |
| E58501 | 40 | ~24 | Под заказ к 2026.07.01 | 66667 руб. |
| E58505 | 40 | =24 | Под заказ к 2026.07.01 | 66667 руб. |
| E58509 | 40 | =12 | 120 дней | 66667 руб. |
| E58513 | 40 | =6 | 120 дней | 66667 руб. |
| E58494 | 50 | ~220 | Ожидается 2025.12.22 | 82923 руб. |
| E58498 | 50 | ~110 | 120 дней | 83023 руб. |
| E58502 | 50 | ~24 | 120 дней | 83023 руб. |
| E58506 | 50 | =24 | Под заказ к 2026.07.01 | 83023 руб. |
| E58510 | 50 | =12 | Под заказ к 2026.07.01 | 83023 руб. |
| E58514 | 50 | =6 | 120 дней | 83023 руб. |

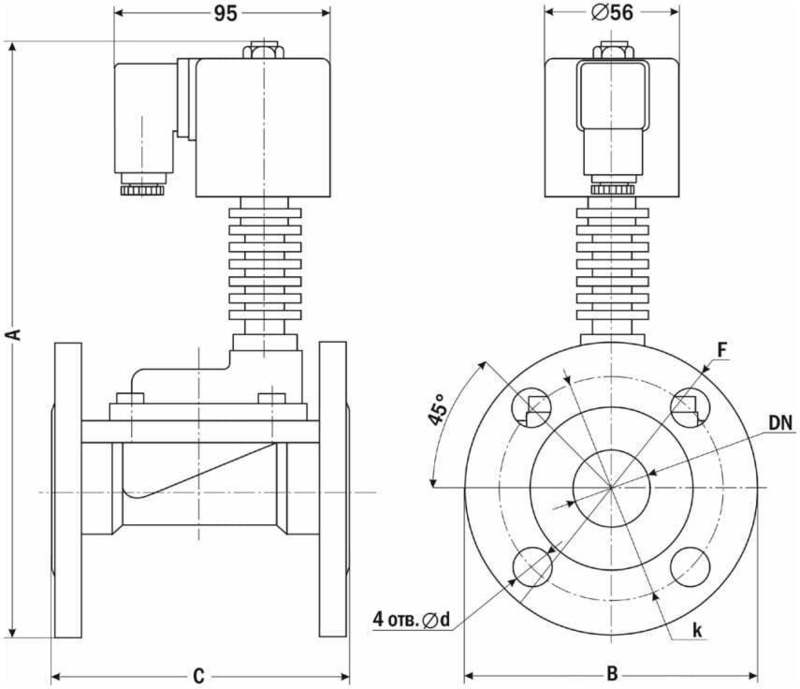

| Габаритные размеры |
 |
| Размер, мм | AR-YCPG11, Ду, мм | |||
| -25F | -32F | -40F | -50F | |
| A | 243 | 268 | 270 | 280 |
| B | 110 | 130 | 140 | 154 |
| C | 124 | 158 | 160 | 185 |
| d | 14 | 18 | 18 | 18 |
| DN | 25 | 32 | 40 | 50 |
| F | F1" | F1¼" | F1½" | F2" |
| k | 85 | 100 | 109 | 125 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.46 Мб |  |
