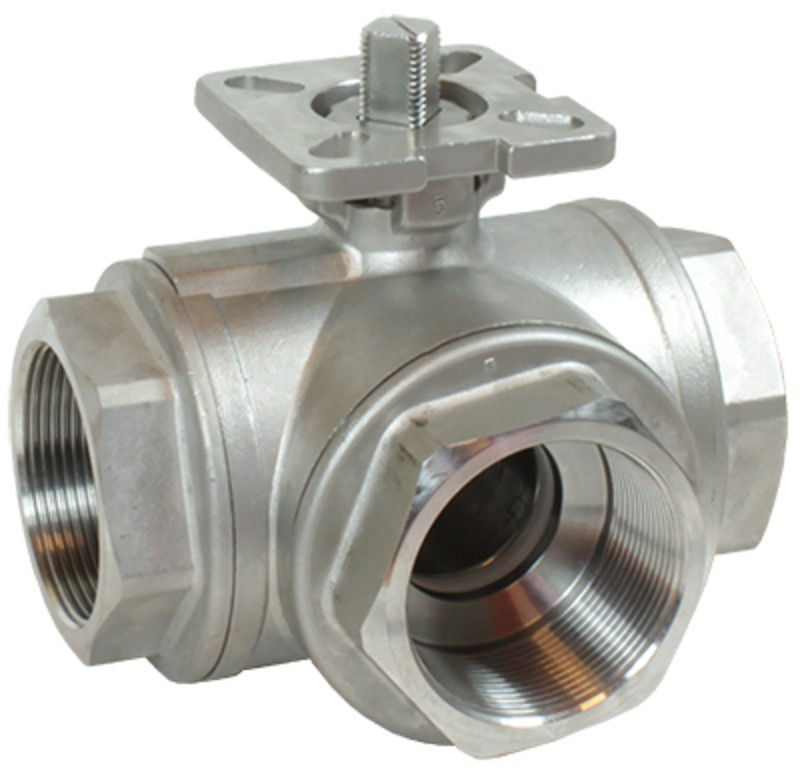

Кран шаровой трехходовой КПР-Т3-L (L-тип)
Кран шаровой трехходовой КПР-Т3-L предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 8...100 мм |
| Присоединение крана | Резьбовое G¼"...G4" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-L-008/8-GSP | 8 | 5 | ¼" | 9×9 | 550 |
| КПР-Т3-L-015/11-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-L-020/14-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-L-025/17-GSP | 25 | 69 | 1" | 11×11 | 1030 |
| КПР-Т3-L-032/22-GSP | 32 | 93 | 1¼" | 11×11 | 1950 |
| КПР-Т3-L-040/28-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-L-050/35-GSP | 50 | 229 | 2" | 14×14 | 4320 |
| КПР-Т3-L-065/45-GSP | 65 | 404 | 2½" | 17×17 | 6660 |
| КПР-Т3-L-080/45-GSP | 80 | 573 | 3" | 17×17 | 9430 |
| КПР-Т3-L-100/70-GSP | 100 | 936 | 4" | 17×17 | 13 540 |
Расшифровка обозначения на примере крана КПР-Т3-L-008/8-XYZ:
КПР-Т3-L– модель крана.
008 – диаметр условного прохода.
8 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Присоединение | Ручной привод в комплекте | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| N20519 | 8 | G1/4" | Нет | Снято с производства | 2749 руб. |
| N20520 | 10 | G3/8" | Нет | Снято с производства | 2749 руб. |
| N20521 | 15 | G1/2" | Нет | Со склада | 3248 руб. |
| N20522 | 20 | G3/4" | Нет | Со склада | 4361 руб. |
| N20523 | 25 | G1" | Нет | Со склада | 7200 руб. |
| N20524 | 32 | G1 1/4" | Нет | Со склада | 10890 руб. |
| N20525 | 40 | G1 1/2" | Нет | Со склада | 16256 руб. |
| N20526 | 50 | G2" | Нет | Со склада | 21476 руб. |
| N20527 | 65 | G2 1/2" | Нет | Снято с производства | 25034 руб. |
| N20528 | 80 | G3" | Нет | Снято с производства | 46065 руб. |
| N20529 | 100 | G4" | Нет | Снято с производства | 56784 руб. |
| N20530 | 8 | G1/4" | ПРК2-020 | 120 дней | 2768 руб. |
| N20531 | 10 | G3/8" | ПРК2-020 | 120 дней | 2768 руб. |
| N20532 | 15 | G1/2" | ПРК2-020 | Со склада (комплектация 1..72 часа) | 3267 руб. |
| N20533 | 20 | G3/4" | ПРК2-020 | Со склада (комплектация 1..72 часа) | 4380 руб. |
| N20534 | 25 | G1" | ПРК2-032 | Со склада (комплектация 1..72 часа) | 7233 руб. |
| N20535 | 32 | G1 1/4" | ПРК2-032 | Со склада (комплектация 1..72 часа) | 10923 руб. |
| N20536 | 40 | G1 1/2" | ПРК2-050 | Со склада (комплектация 1..72 часа) | 16306 руб. |
| N20537 | 50 | G2" | ПРК2-050 | Со склада (комплектация 1..72 часа) | 21526 руб. |
| N20538 | 65 | G2 1/2" | ПРК2-080 | 120 дней | 30113 руб. |
| N20539 | 80 | G3" | ПРК2-080 | 120 дней | 46137 руб. |
| N20540 | 65 | G2 1/2" | ПРК2-100 | 120 дней | 25106 руб. |
| N20541 | 80 | G3" | ПРК2-100 | 120 дней | 46137 руб. |
| N20542 | 100 | G4" | ПРК2-100 | 120 дней | 56856 руб. |
Таблица выбора привода для крана КПР-Т3-L
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода | |||||
| Ручка ПРК2 | Пневмоприводы | Электроприводы | ||||||
| ППР1 | ППР2 | ЭПР1 | ЭПР3 | |||||
| КПР-Т3-L-008/8 | 9×9 | 8 | -020-09/129 | -040 | -032 | -003 | -003 | |
| КПР-Т3-L-015/11 | 9×9 | 10 | -020-09/129 | -040 | -032 | -003 | -003 | |
| КПР-Т3-L-020/14 | 9×9 | 12 | -020-09/129 | -040 | -040 | -003 | -003 | |
| КПР-Т3-L-025/17 | 11×11 | 15 | -032-11/147 | -052 | -040 | -003 | -003 | |
| КПР-Т3-L-032/22 | 11×11 | 25 | -032-11/147 | -063 | -052 | -003 | -003 | |
| КПР-Т3-L-040/28 | 14×14 | 35 | -050-14/183 | -063 | -063 | -008 | -008 | |
| КПР-Т3-L-050/35 | 14×14 | 45 | -050-14/183 | -075 | -063 | -008 | -008 | |
| КПР-Т3-L-065/45 | 17×17 | 55 | -080-17/241 | -083 | -083 | -015 | -015 | |
| КПР-Т3-L-080/45 | 17×17 | 65 | -080-17/241 | -083 | -083 | -015 | -015 | |
| КПР-Т3-L-100/70 | 17×17 | 92 | -100-17/293 | -105 | -105 | -060 | – | |
* Для установки потребуется монтажный комплект (приобретается отдельно):
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50
1 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9
2 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/11 или типа «квадрат-квадрат» ПП44-14/11
3 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
4 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран КПР-Т3-L-032/22 можно поставить ППР1-063, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-075, -083.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.
| Схема работы | ||
 А. Вход В. Выход С. Выход | ||
 | Положение 1: перекрыт выход C, поток движется в направлении A-B. | |
 | Положение 2: перекрыт выход B, поток движется в направлении A-C | |
| Габаритные размеры |
 |
| Модель | Ду | Дэф, мм | G | Размеры, мм | |||||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅ N | ∅ K | ||||||
| КПР-Т3-L-008/8 | 8 | 8 | ¼" | 64 | 44×44 | 34 | 12,5 | 71,5 | 34 | 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-015/11 | 15 | 11 | ½" | 67 | 44×44 | 37 | 14 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-020/14 | 20 | 14 | ¾" | 77,5 | 44×44 | 41 | 15 | 83,5 | 42 | 61 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-025/17 | 25 | 17 | 1" | 86 | 51×51 | 42 | 16 | 96 | 42 | 74 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-L-032/22 | 32 | 22 | 1¼" | 110 | 51×51 | 61 | 15 | 118,5 | 60 | 92 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-L-040/28 | 40 | 28 | 1½" | 131 | 71×71 | 70 | 22 | 124 | 65 | 102,5 | 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-L-050/35 | 50 | 35 | 2" | 138 | 71×71 | 75 | 17 | 149 | 83 | 120 | 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-L-065/45 | 65 | 45 | 2½" | 164 | 96×96 | 90 | 20 | 176 | 90 | 142 | 17×17 | 70 (F07) | 102 (F10) | ||
| КПР-Т3-L-080/45 | 80 | 45 | 3" | 182 | 95×95 | 110 | 17,5 | 200 | 100 | 166 | 17×17 | 70 (F07) | 102 (F10) | ||
| КПР-Т3-L-100/70 | 100 | 70 | 4" | 207 | 96×96 | 113 | 20 | 235 | 112 | 195 | 17×17 | 70 (F07) | 102 (F10) | ||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.01.2024 | 0.91 Мб |  |
