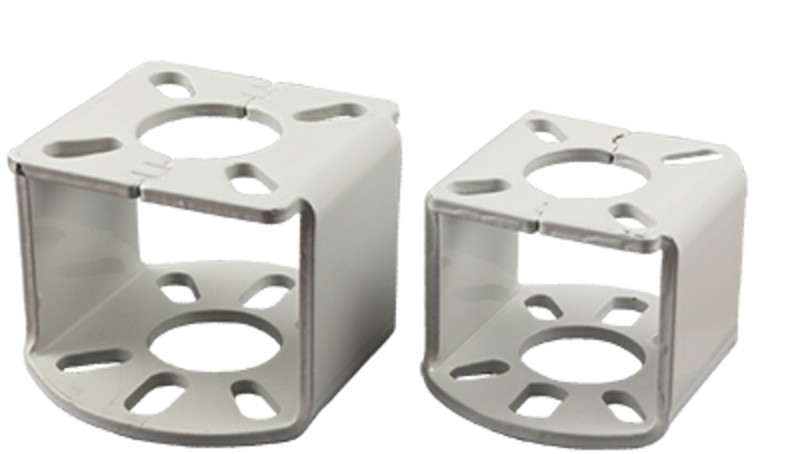

Крепеж монтажный КМКУ

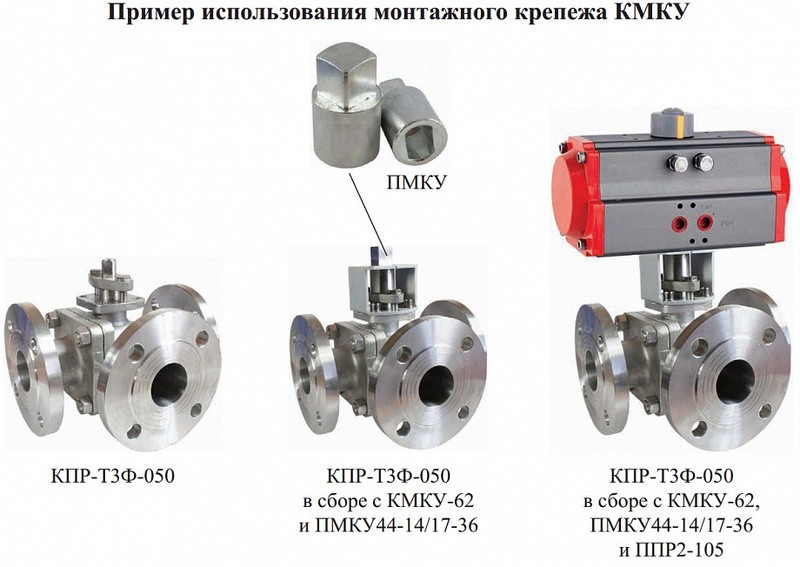

Монтажные крепежи КМКУ предназначены для присоединения приводов с ISO 5211 к шаровым кранам и дисковым поворотным затворам
Технические характеристики
| Параметр | Значение |
| Типоразмеры | 50 мм, 53 мм, 61 мм, 62 мм, 73 мм, 78 мм, 90 мм |
| Материал | Сталь |
| Присоединение | ISO 5211 |
Все модификации
| Артикул | Модель | Типоразмер, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| E82409 | КМКУ-50 | 50 | Со склада | 188 руб. |
| E82410 | КМКУ-53 | 53 | Со склада | 285 руб. |
| E82411 | КМКУ-61 | 61 | Снято с производства | 2250 руб. |
| E82412 | КМКУ-62 | 62 | Со склада | 330 руб. |
| E82413 | КМКУ-73 | 73 | Со склада | 652 руб. |
| E82414 | КМКУ-78 | 78 | Снято с производства | 2546 руб. |
| E82415 | КМКУ-90 | 90 | Со склада | 1369 руб. |
| Габаритные размеры |
 |
| Модель | Вес, г | Размеры, мм | ||||||||
| ∅ A1 | ∅ A2 | C | C1 | D | ∅ D1 | ∅ D2 | H | H1 | ||
| КМКУ-50 | 210 | 26 | 25 | 13 | 14 | 8 | 7,5 | 6 | 48,5 | 40 |
| КМКУ-53 | 280 | 20 | 28,5 | 16 | 15 | 10,5 | 7,5 | 7,2 | 53,2 | 35 |
| КМКУ-61 | 484 | 35 | 35 | 20 | 18 | 10 | 8 | 7 | 62 | 52 |
| КМКУ-62 | 410 | 34,5 | 32 | 20,2 | 19 | 10 | 10 | 8 | 62,5 | 53,5 |
| КМКУ-73 | 822 | 50 | 43 | 27 | 26 | 13 | 11 | 9 | 74 | 53,2 |
| КМКУ-78 | 912 | 42 | 42 | 25 | 26 | 12,5 | 12 | 8 | 78,5 | 66 |
| КМКУ-90 | 1580 | 62 | 57,5 | 28,5 | 32,5 | 15 | 17 | 11 | 90 | 78,8 |
| Модель | Размеры, мм | ||||||||
| L | L1 | L2 | M | N | S1 | S2 | T1 | T2 | |
| КМКУ-50 | 64 | 32 | 32 | 64 | 51,5 | 34 | 37 | 53 | 53 |
| КМКУ-53 | 64 | 34 | 38 | 75,5 | 59 | 43,5 | 44,5 | 54 | 64 |
| КМКУ-61 | 85 | 42,5 | 42,5 | 91 | 72 | 48 | 48 | 73 | 73 |
| КМКУ-62 | 80 | 38,5 | 43 | 90 | 71 | 49 | 49 | 73 | 73 |
| КМКУ-73 | 104,5 | 48 | 55 | 114,5 | 96 | 67,5 | 73 | 106 | 106 |
| КМКУ-78 | 107 | 46,5 | 61 | 106 | 95 | 68 | 68 | 100 | 100 |
| КМКУ-90 | 131,5 | 66 | 67 | 131,5 | 135,5 | 75 | 76 | 114 | 114 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.7 Мб |  |
Присоединение:
—
ISO 5211
