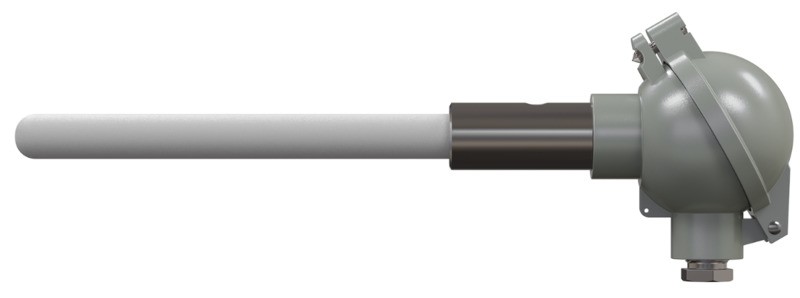

Термопара с коммутационной головкой дТПS145
Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Внимание! Температура в зоне перехода от корундовой части к металлической не более +800°С
Скорость нагрева корундового чехла не более 150°С/мин, погружение в измеряемую среду – плавное.
Особенности
- Термопара используется для измерения температур в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
- Возможно кратковременное измерение температур до +1600°С
- Имеют сертификат средств измерений и проходят первичную поверку на заводе – изготовителе
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода (поставляются отдельно), например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНГЭк-А;
- ПТНЭк-А.
Для подключения термопары необходимо пропустить провод через гермоввод, открутить винтовую крышку коммутационной головки и подключить провод с соблюдением полярности.
| Полярность | ХА (К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации
Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:
- вероятность безотказной работы — не менее 0,95 за 8000 ч;
- средний срок службы — не менее 2 лет;
- гарантийный срок эксплуатации — 1 год.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа L3.
Рабочие условия эксплуатации коммутационной головки:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | |
| Номинальная статическая характеристика | ПП(S) | |
| Диапазон измеряемых температур | 0...+1300°С | |
| Класс допуска датчика | 2 | |
| Длина монтажной части общая (L) | 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм | |
| Диаметр монтажной части | Корунд (D) | 12 мм |
| Сталь (D1) | 20 мм | |
| Тип спая | Изолированный | |
| Тепловая инерция | ≤ 50 с | |
| Исполнение коммутационной головки | Металл | |
| Материал корпуса датчика | Корунд CER795, нержавеющая сталь 12Х18Н10Т | |
| Степень пылевлагозащиты | IP65 | |
| Габаритные размеры | ||||||||||
 | ||||||||||
| L, мм | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
| L2, мм | 80 | 80 | 80 | 80 | 80 | 200 | 400 | 650 | 1000 | 1400 |
| Обозначение при заказе ДТПSXX5 |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 2 | |
| Тип | Диапазон измерения | Допустимые отклонения |
| ПП (S) | 0...+600°С | ±1,5°С |
| +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С
