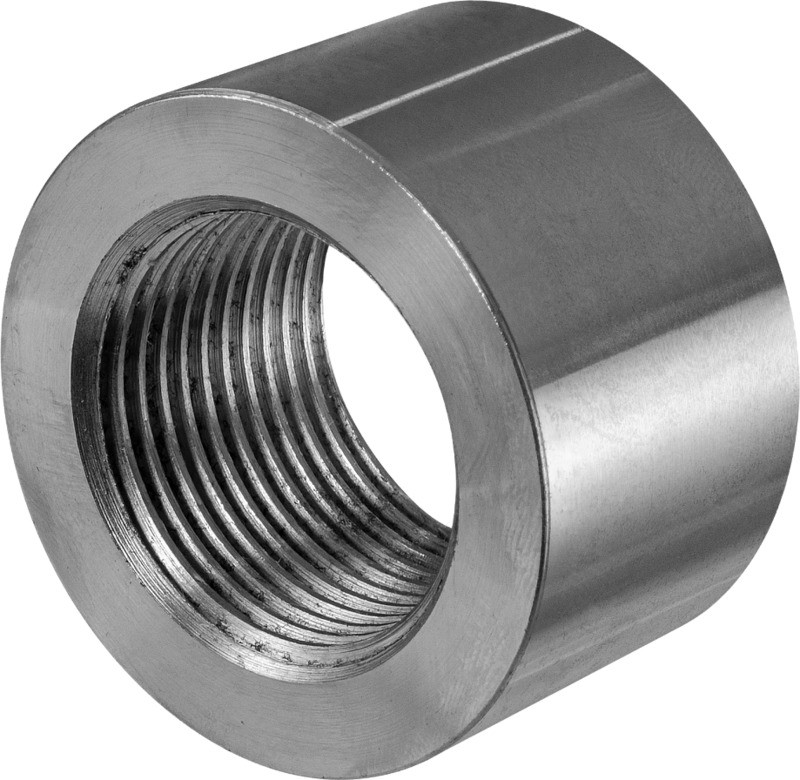

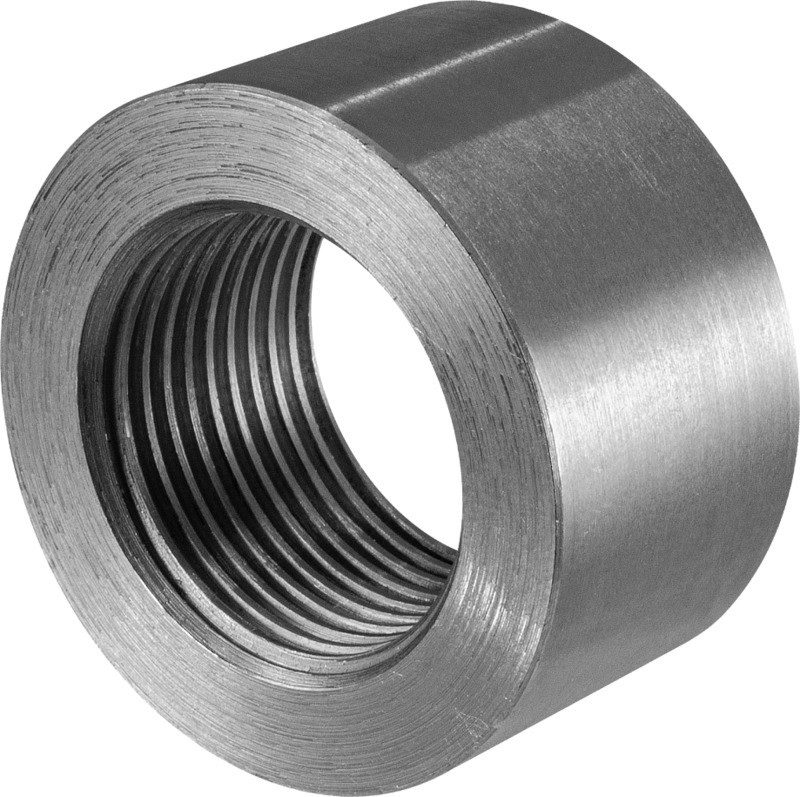

Бобышка прямая БП-А

Новинка
Артикул: A8967

Бобышка для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных  вентилей и других устройств по месту эксплуатации

От 240 руб.

Характеристики

Присоединение:
М20×1,5; М27×1,5; G¼"; G½"; G1"
Материал:
сталь
Высота:
20 мм, 28 мм, 30 мм, 55 мм, 100 мм
Материал уплотнения:
Максимальная рабочая температура:
ЦЕНА ПО ЗАПРОСУ У МЕНЕДЖЕРА

Бобышка БП-А предназначена для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных  вентилей и других устройств по месту эксплуатации. Бобышка устанавливается на объекте с применением сварки.

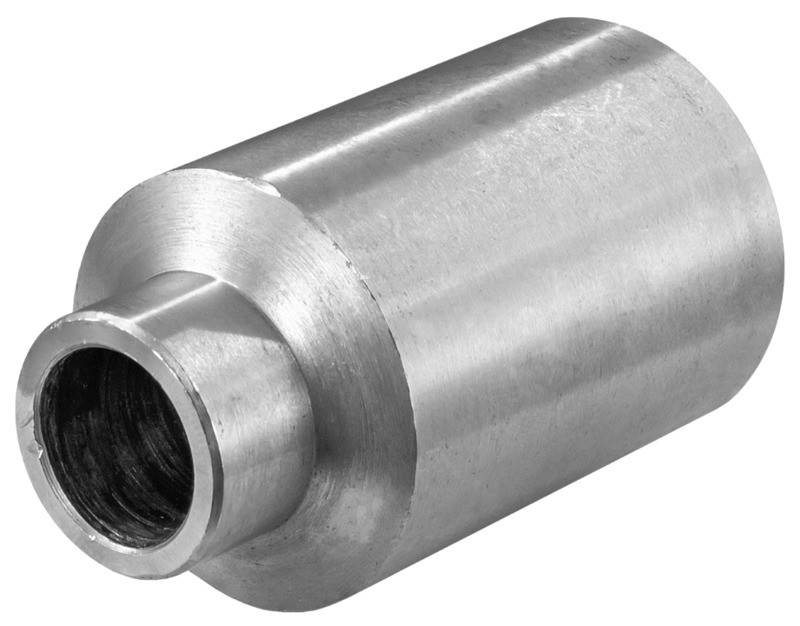

При присоединении устройств с подвижным штуцером (термодатчиков, импульсных трубок и т.д.) используются бобышки с упором, для монтажа датчиков уровня и защитных гильз для термопреобразователей – бобышки без упора. Для устройств с неподвижным штуцером (манометры, датчики давления, биметаллические термометры, ряд термодатчиков) подходят бобышки как с упором, так и без упора.

  • Бобышка БП-А-G1-100 подходит для установки РДУ-121, РДУ-221, РДУ-321, РДУ2-221
  • Бобышка БП-А-G1/4-20 подходит для установки ДР-ПТ-32, ДР-ПТ-36, ДР-ПТ-36И
  • Бобышка БП-А-G3/4-22 подходит для установки  ARL-V702,  ДР-П-02 , ДР-П-33, ДР-П-03 , ДР-П-32 , ДР-П-35

Технические характеристики

Параметр Значение
 БП-А БП-А-У
Модель БП-А-М20-28 БП-А-М27-30 БП-А-М20-55 БП-А-G1/4-20 БП-А-G1/2-55 БП-А-G3/4-22 БП-А-G1-100 БП-А-УМ20-55
Тип   Прямая   Прямая с упором
Присоединение М20×1,5 М27×1,5 М20×1,5 G¼" G½" G¾" G1" М20×1,5
Высота 28 мм 30 мм 55 мм 20 мм 55 мм 22 мм 100 мм 55 мм
Материал Сталь

Все модификации

Артикул Модель Тип Присоединение Высота, мм Срок поставки Стоимость
O68724 БП-А-G1/4-20 прямая, без упора G1/4" 20 Со склада

469 руб.

O68725 БП-А-G3/4-22 прямая, без упора G3/4" 22 Со склада

270 руб.

O68726 БП-А-М20-28 прямая, без упора М20х1,5 28 Со склада

262 руб.

O68727 БП-А-М27-30 прямая, без упора М27х1,5 30 Со склада

240 руб.

O68728 БП-А-М20-55 прямая, без упора М20х1,5 55 Со склада

330 руб.

O68729 БП-А-УМ20-55 прямая, с упором М20х1,5 55 Со склада

330 руб.

O68730 БП-А-G1/2-55 прямая, без упора G1/2" 55 Со склада

330 руб.

O68731 БП-А-G1-100 прямая, без упора G1" 100 Со склада

1312 руб.



Габаритные размеры


БП-А-М20-28


БП-А-М27-30


БП-А-М20-55


БП-А-G1/4-20


БП-А-G1/2-55


БП-А-G3/4-22


 БП-А-G1-100


БП-А-УМ20-55
