Кран шаровой КПР-1 с электроприводом ЭПР2-WF
Шаровые краны КПР-1 с электроприводом ЭПР2-WF предназначены для управления потоком рабочей среды в трубопроводе. Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Возможность применения крана для загрязненных и вязких сред
- Высокие показатели герметичности
- Отсутствие «застойных» зон и завихрений в корпусе
- Низкий уровень гидравлического сопротивления
- Устойчивость к механическим деформациям
- Простота конструкции и монтажа, обеспечивающие удобство в эксплуатации и обслуживании
- Управление электроприводом: ручное (кнопкой на корпусе) и по сети Wi-Fi (через приложение на смартфоне)
- Удаленное управление электроприводом, совместный доступ к устройству, синхронизация с системой «Умный дом»
- Автоматический режим работы: открытие/закрытие крана по заданному расписанию (день недели, время, степень открытия крана)
- Простое и понятное приложение под мобильные операционные системы iOS и Android для управления электроприводом
- Автоматическое закрытие крана при отсутствии питания
- Кабель для подключения USB-A в комплекте
Технические характеристики
| Параметр | Значение | |
| Тип | Шаровой полнопроходной | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпус | Нержавеющая сталь |
| Монтажное основание | Пластик (Ду=15...25) или нержавеющая сталь (Ду=32...50) | |
| Уплотнения | PTFE | |
| Температура рабочей среды | −55...+120°С | |
| Рабочее давление | Резьбовое G½"...G2" | |
| Ду | 15...50 мм | |
| Угол полного поворота | 90° (вращение в обоих направлениях) | |
| Стандарт присоединения крана к приводу | ISO5211 | |
| Модель электропривода | ЭПР2-WF | |
| Время полного поворота на 90° | 28...33 с | |
| Время полного закрытия при отключении питания | 29...35 с | |
| Крутящий момент | 10 Н∙м | |
| Степень пылевлагозащиты электропривода | IP65 | |
| Питание, пусковой ток | =5 В, 2 А | |
| Ток потребления | ≤ 200 мА | |
| Управление | Ручное, по Wi-Fi | |
| Длина кабеля | 2000 мм | |
Модификации
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Посадочный размер, мм | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г |
| КПР-1-015-GSP | 15 | 20 | ½" | 9×9 | 0,0 | 1,6 |
| 638 |
| КПР-1-020-GSP | 20 | 38 | ¾" | 9×9 | 721 | |||
| КПР-1-025-GSP | 25 | 69 | 1" | 9×9 | 847 | |||
| КПР-1-032-GSP | 32 | 93 | 1¼" | 9×9 | 1266 | |||
| КПР-1-040-GSP | 40 | 144 | 1½" | 9×9 | 1465 | |||
| КПР-1-050-GSP | 50 | 229 | 2" | 9×9 | 1990 |

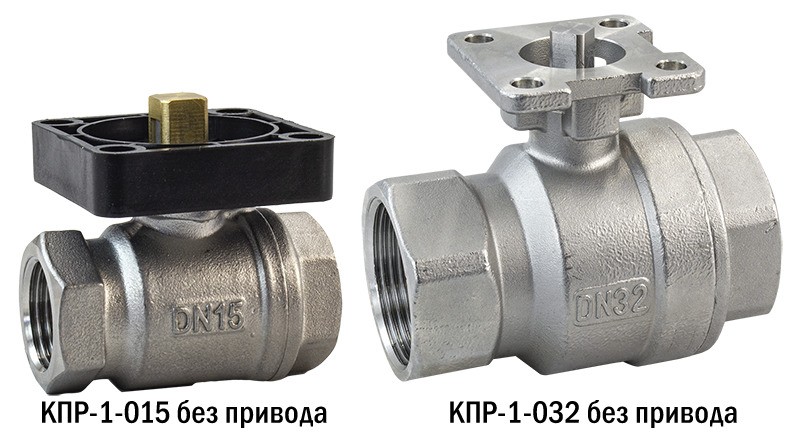

Расшифровка обозначения на примере крана КПР-1-015-XYZ:
КПР-1 – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Описание прибора

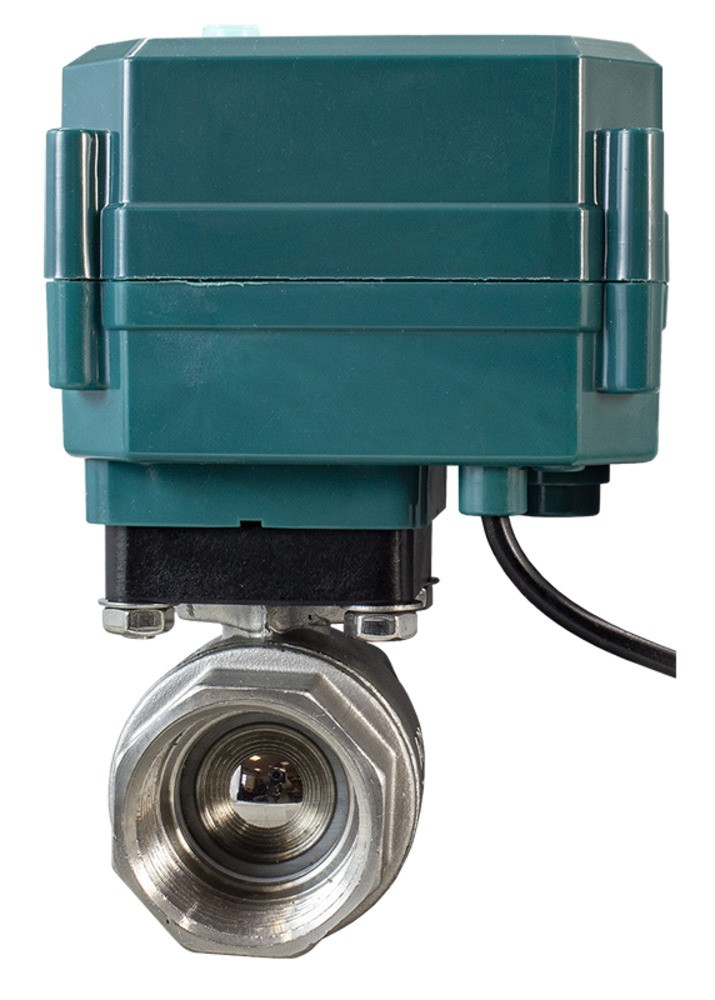

Электропривод ЭПР2-WF в сборе с краном КПР-1 обеспечивает поворот шара, перекрывающего проходящий через кран поток жидкости/газа. Управление электроприводом осуществляется непосредственно кнопкой на корпусе привода (только полное открытие/закрытие крана) или с помощью мобильного приложения по сети Wi-Fi (регулировка степени открытия/закрытия крана, задание расписания работы привода, тайминга, синхронизация с параметрами окружающей среды, сопряжение с устройствами с системой «Умный дом»). Мобильное приложение предусматривает удаленный и совместный доступ к управлению электроприводом.
Подробнее о подключении и управлении электроприводом см. руководство по экплуатации.
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| G97884 | 15 | Со склада (комплектация 1..72 часа) | 17673 руб. |
| G97885 | 20 | Со склада (комплектация 1..72 часа) | 18048 руб. |
| G97886 | 25 | Со склада (комплектация 1..72 часа) | 19173 руб. |
| G97887 | 32 | Со склада (комплектация 1..72 часа) | 22923 руб. |
| G97888 | 40 | Со склада (комплектация 1..72 часа) | 24798 руб. |
| G97889 | 50 | Со склада (комплектация 1..72 часа) | 28548 руб. |
| Габаритные размеры |
 |
| Модель | DN | G | Размеры, мм | |||||||
| A | C | H | L | |||||||
| КПР-1-015 GSP | 15 | ½" | 55 | 33 | 33 | 55 | ||||
| КПР-1-020 GSP | 20 | ¾" | 62 | 39 | 36 | 70 | ||||
| КПР-1-025 GSP | 25 | 1" | 68 | 45,5 | 39 | 73 | ||||
| КПР-1-032 GSP | 32 | 1¼" | 90 | 62 | 53 | 94 | ||||
| КПР-1-040 GSP | 40 | 1½" | 98 | 70 | 58 | 100 | ||||
| КПР-1-050 GSP | 50 | 2" | 113 | 85 | 64 | 117,5 | ||||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации на кран | 05.09.2023 | 0.87 Мб |  |
| Руководство по эксплуатации на электропривод | 05.09.2023 | 1.49 Мб |  |
