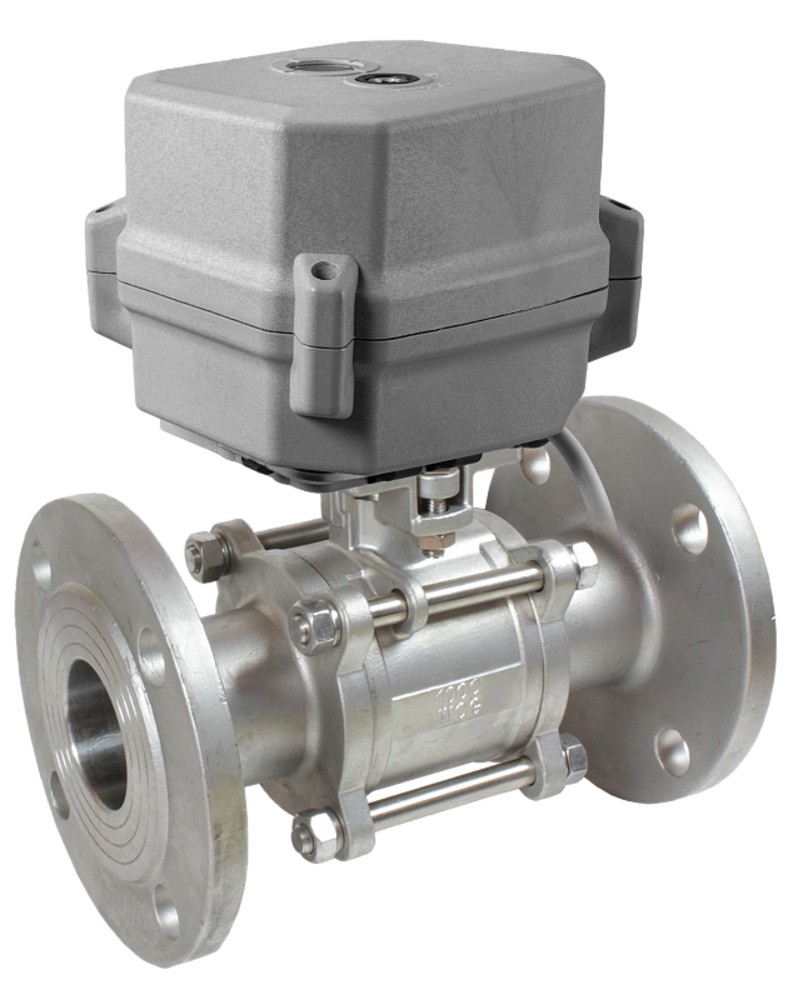

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3
Новинка
Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0...4 МПа |
| Диаметр условного прохода | 25...80 мм |
| Присоединение крана | Фланцевое F½"...F1¼" |

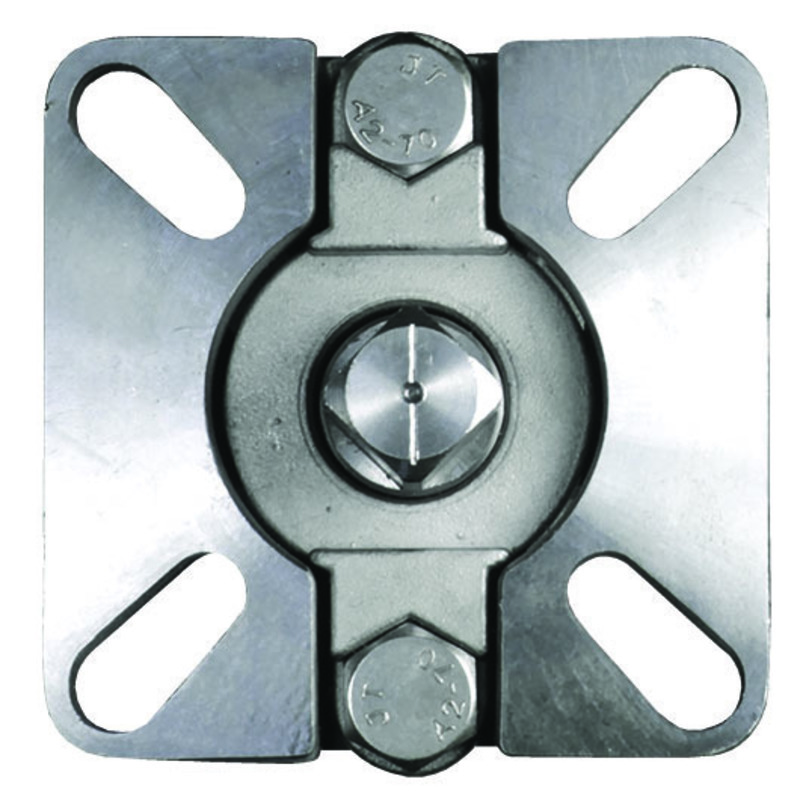

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3 |
| Питание электропривода | ~110...230 В или =12...24 В, ~24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3Ф-015 FSP | 15 | 20 | F½" | 9×9 | 1600 |
| КПР-3Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 2300 |
| КПР-3Ф-025 FSP | 25 | 69 | F1" | 11×11 | 2900 |
| КПР-3Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 4400 |
Расшифровка обозначения на примере крана КПР-3Ф-025 XYZ:
КПР-3Ф – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3Ф
| Габаритные размеры |
 |
| Модель | Размеры, мм | |||||||||||||||
| F | DN | B | b | C | D1 | D2 | D3 | E×E | f | H | L | M×M | n-∅ d | N | K | |
| КПР-3Ф-015 | F½" | 15 | 40 | 11 | 11,5 | 42 | 65 | 93 | 43×43 | 1,5 | 98 | 129 | 9×9 | 4-∅ 14 | 36 (F03) | 42 (F04) |
| КПР-3Ф-020 | F¾" | 20 | 44 | 18 | 12 | 58 | 75 | 103 | 43×43 | 2 | 108 | 150 | 9×9 | 4-∅ 14 | 36 (F03) | 42 (F04) |
| КПР-3Ф-025 | F1" | 25 | 52 | 18 | 13 | 67 | 85 | 115 | 49×49 | 2 | 123 | 156 | 11×11 | 4-∅ 14 | 42 (F04) | 50 (F05) |
| КПР-3Ф-032 | F1¼" | 32 | 65 | 15,5 | 12 | 74 | 100 | 132 | 49×49 | 2,5 | 145 | 176 | 11×11 | 4-∅ 18 | 42 (F04) | 50 (F05) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.01.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0...4 МПа
Диаметр условного прохода:
—
15...32 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F½...F1¼
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР3
Питание электропривода:
—
~110...230 В или =12...24 В, ~24 В
