Поплавковый датчик-сигнализатор уровня INNOLEVEL серии BA

Область применения

• исключение переполнения емкостей хранения жидкостей;
• исключение опустошения емкостей хранения жидкостей.

Принцип работы

В основе устройства поплавковых датчиков контроля уровня жидких сред лежит использование поплавка, размещаемого в контролируемой емкости, резервуаре или водоеме на специальном стержне или кабеле. Срабатывание механического поплавка происходит при достижении поверхности жидкости необходимого уровня, на котором он установлен. В результате поплавок выключателя всплывает и вызывает замыкание контактов через специальный шток. Соответственно при снижении уровня поплавок опускается, возвращая контакты в исходное положение. При изменении угла наклона кабельного поплавкового датчика встроенные контакты замыкаются и размыкаются, что, в свою очередь, приводит к его срабатыванию или возвращению в исходное положение.

Варианты исполнений

Серия BA-H — горизонтальное исполнение

Артикул	Внешний вид	Характеристики	Процессное соединение
IL-BA-H-P1/2NPT-P		Поплавковый датчик уровня жидкости, горизонтальное исполнение, -20 +80 С, резьба полипропилен, кабель 500 мм, поплавок - полипропилен	1/2"NPT
IL-BA-H-P16-P			M16
IL-BA-H-F1/2NPT-F		Поплавковый датчик уровня жидкости, горизонтальное исполнение, -20 +120 С, резьба PVDF, кабель 500 мм, поплавок - PVDF	1/2"NPT
IL-BA-H-F16-F			M16
IL-BA-H-S1/2NPT-S		Поплавковый датчик уровня жидкости, горизонтальное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок - нерж. сталь	1/2"NPT
IL-BA-H-P20-P		Поплавковый датчик уровня жидкости, горизонтальное исполнение, -20 +80 С, резьба полипропилен, кабель 500 мм, поплавок - полипропилен	M20

Серия BA-V — вертикальное исполнение

Артикул	Внешний вид	Характеристики	Процессное соединение
IL-BA-V-P1/8PF-P25		Поплавковый датчик уровня жидкости, вертикальное исполнение, -20 +80 С, резьба полипропилен, кабель 500 мм, поплавок D=25 мм полипропилен	1/8"PF
IL-BA-V-P1/8PF-S25		Поплавковый датчик уровня жидкости, вертикальное исполнение, -20 +80 С, резьба полипропилен, кабель 500 мм, поплавок D=25 мм нерж. сталь
IL-BA-V-S1/8PF-S28		Поплавковый датчик уровня жидкости, вертикальное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=28 мм нерж. сталь
IL-BA-V-S3/8PF-S45		Поплавковый датчик уровня жидкости, вертикальное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=45 мм нерж. сталь	3/8"PF

Серия BA-VH — Г-образное исполнение

Артикул	Внешний вид	Характеристики	Процессное соединение

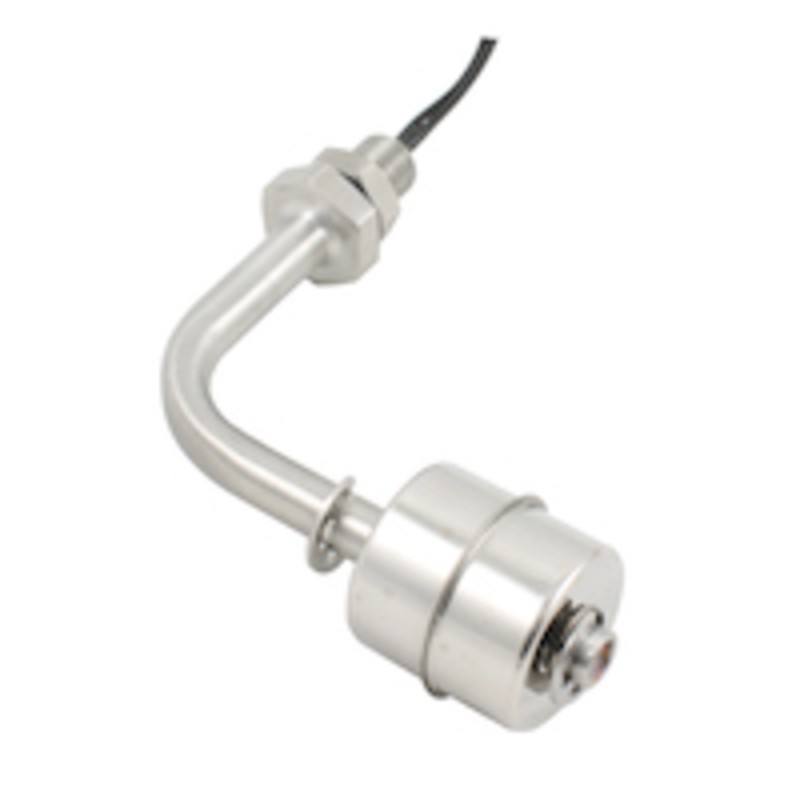

IL-BA-VH-S1/8PF-S28		Поплавковый датчик уровня жидкости, Г-образное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=28 мм нерж. сталь	1/8"PF
IL-BA-VH-S3/8PF-S45		Поплавковый датчик уровня жидкости, Г-образное исполнение, -20 +120 С, резьба нерж. сталь, кабель 500 мм, поплавок D=45 мм нерж. сталь	3/8"PF

Серия BA-W — исполнение на кабеле

Артикул	Внешний вид	Характеристики	Длина кабеля
IL-BA-W-P-3		Поплавковый датчик уровня жидкости, исполнение на кабеле, -10 +80 С, поплавок, кабель- полипропилен	3 метра
IL-BA-W-P-5			5 метров
IL-BA-W-P-10			10 метров
IL-BA-W-S-3		Поплавковый датчик уровня жидкости, исполнение на кабеле, -10 +180 С, поплавок- нерж. сталь, кабель- силикон	3 метра
IL-BA-W-S-5			5 метров
IL-BA-W-S-10			10 метров
