Является аналогом
| Производитель | EMC | SMC |
| Модель/серия | M | VFM350 |

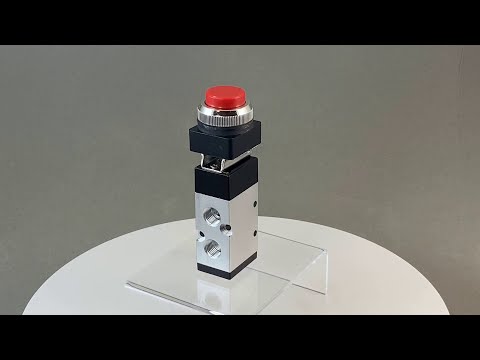

Пневмокнопка ПР522-К4 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики
| Параметр | Значение |
| Тип распределителя | 5/2 (5-линейная, 2-позиционная) |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение рабочих портов | G¼" |
| Присоединение портов выхлопа | G⅛" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Цвет | Красный или зеленый |
| Габаритные размеры | 36×34×121 мм |
Все модификации
| Артикул | Цвет | Срок поставки | Стоимость |
| A40311 | Красная | Со склада | 1864 руб. |
| A40312 | Зеленая | Со склада | 1864 руб. |
| Пневматическая схема |
 |
Описание работы
Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р пере-ключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При сня-тии питания золотник под действием пружины возвращается в исходное положение.
| Габаритные размеры |
 |
 |
Документация и схемы
