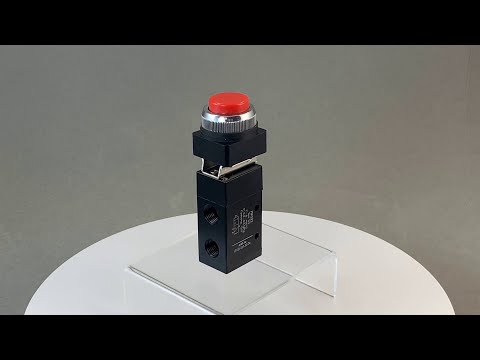

Пневмокнопка ПР322-К4
Является аналогом
| Производитель | Airtac | EMC | SMC |
| Модель/серия | M3 | M | VM230 |
Пневмокнопка ПР322-К4 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики
| Параметр | Значение |
| Тип распределителя | 3/2 (3-линейная, 2-позиционная), нормально закрытая |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Цвет | Красный или зеленый |
| Габаритные размеры | 36×34×113 мм |
Все модификации
| Артикул | Цвет | Срок поставки | Стоимость |
|---|---|---|---|
| A41274 | Красная | Со склада | 1783 руб. |
| A41275 | Зеленая | Со склада | 1783 руб. |
| Пневматическая схема |
 |
Описание работы
Для управления пневмоцилиндрами одностороннего действия используются пневмок-нопки ПР322, имеющие возможность коммутировать линии питания, потребителя и выхло-па. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключе-ния рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник под действием пружины возвращается в исходное положение.
| Габаритные размеры |
 |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.05.2023 | 0.33 Мб |  |
