Коммутационная головка для термодатчиков ГДТ-61-46-АВ

Коммутационная головка для термодатчиков ГДТ-61-46-АВ

Name: Коммутационная головка для термодатчиков ГДТ-61-46-АВ
Brand: АРК "Энергосервис"
SKU: A9491
Price: 1365 RUB
Availability: InStock

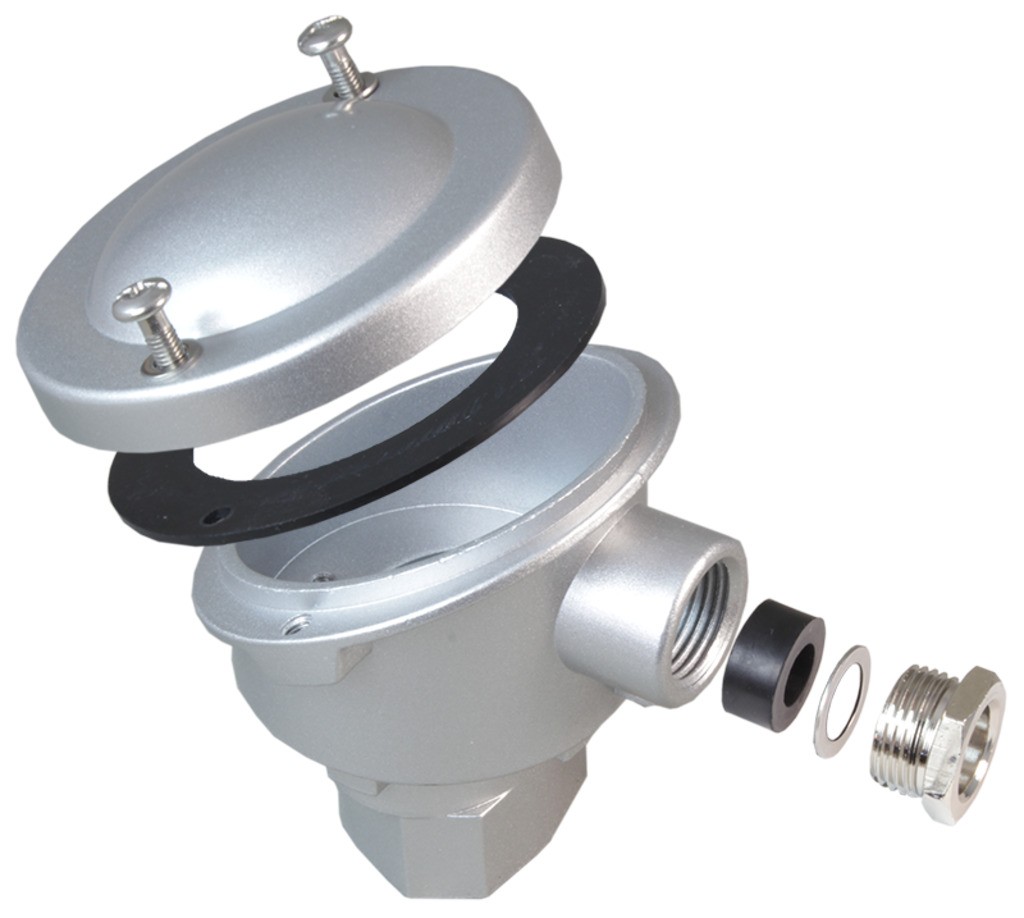

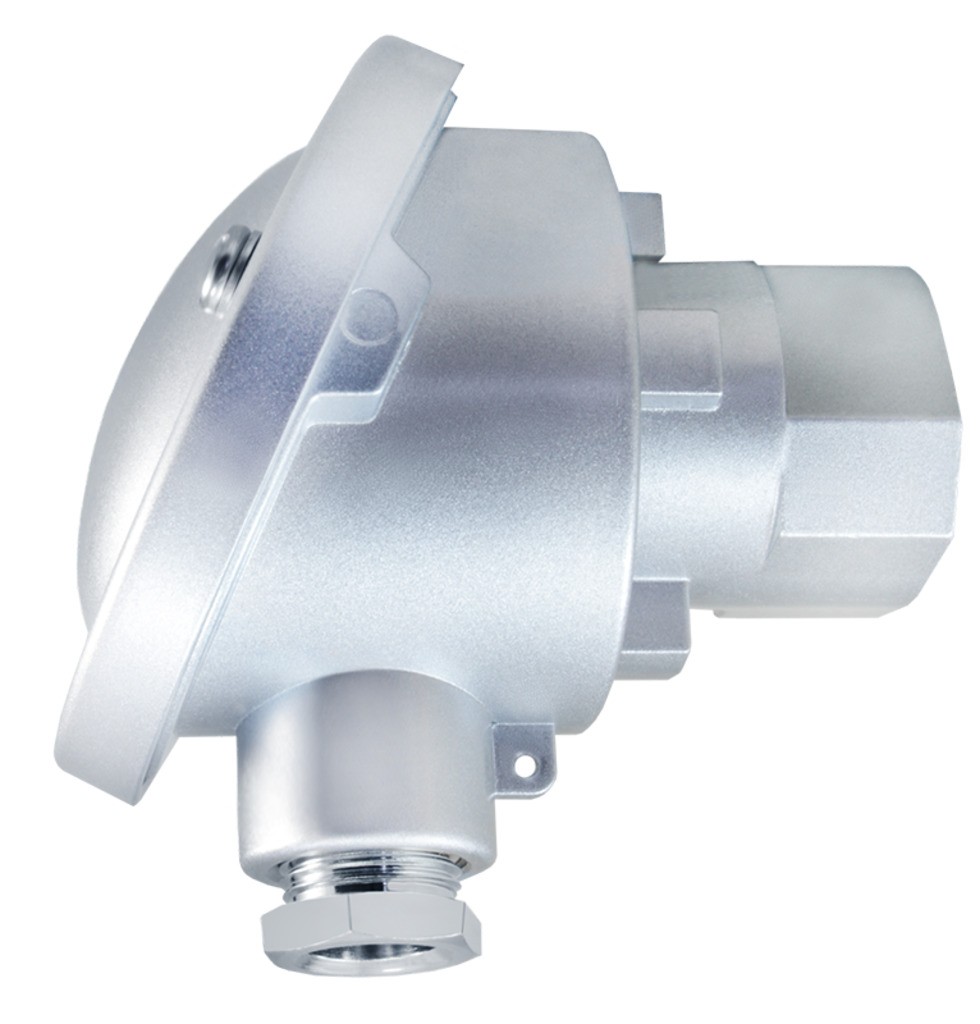

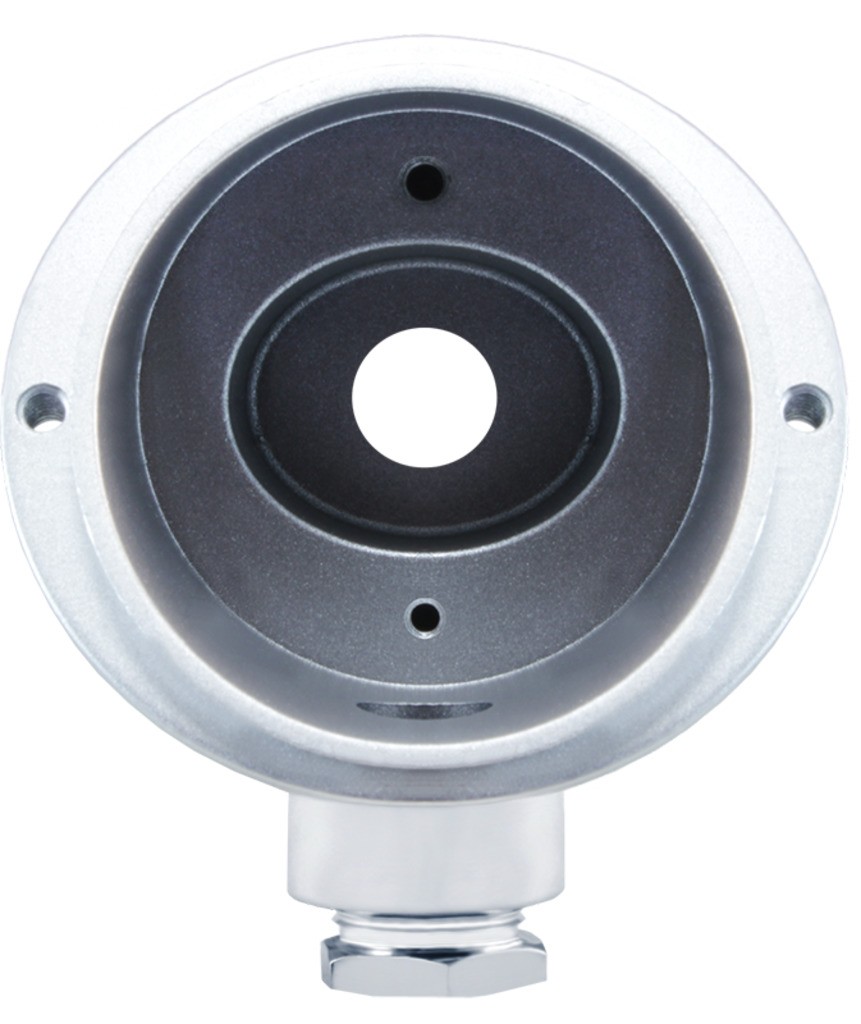

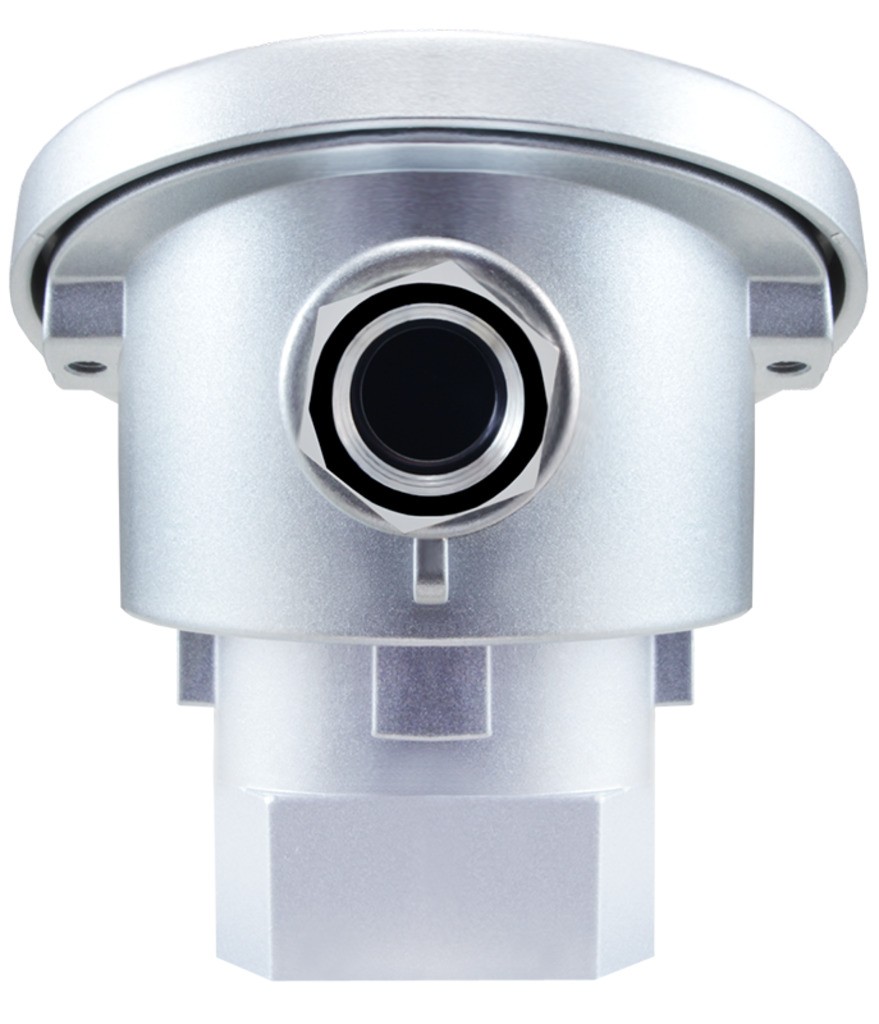

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.0

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.1

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.2

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.3

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.4

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.5

Коммутационная головка для термодатчиков ГДТ-61-46-АВ рис.6

Артикул: A9491

Сравнить

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар)/

От 1 365 руб.

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

Условное давление:

—

Температура среды:

—

Узнать цену

Описание
Характеристики

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Прежнее название головки ГДТ-61-46-АВ: ГДТ-61.

Особенности:

Стандартная резьба G½" (или заказная М24×1,5) позволяет присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
Головка совместима с клеммными колодками КТП-55-46-2, КТП-55-46-4. (диаметр колодок 55 мм, расстояние между крепежными отверстиями 46 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 61 мм;
- расстояние между крепежными отверстиями 46 мм.

Технические характеристики

Параметр	Значение
Максимальный диаметр колодки	61 мм
Расстояние между крепежными отверстиями (D)	46 мм
Количество крепежных отверстий	2 отверстия М4
Присоединение защитной арматуры для датчика (Gx)	G½"– стандарт М24×1,5 – по заказу крепление винтом, отверстие 22,5 мм – по заказу
Присоединение кабеля (Gy)	G½" – стандарт М20×1,5, PG16 – по заказу
Диаметр подключаемого кабеля	≤ 10 мм
Рабочая температура	−40...+100°C
Фиксация крышки	винты
Материал корпуса	силумин
Материал уплотнений	маслостойкая резина
Степень пылевлагозащиты	IP65
Габаритные размеры	97×89×101 мм

Монтаж

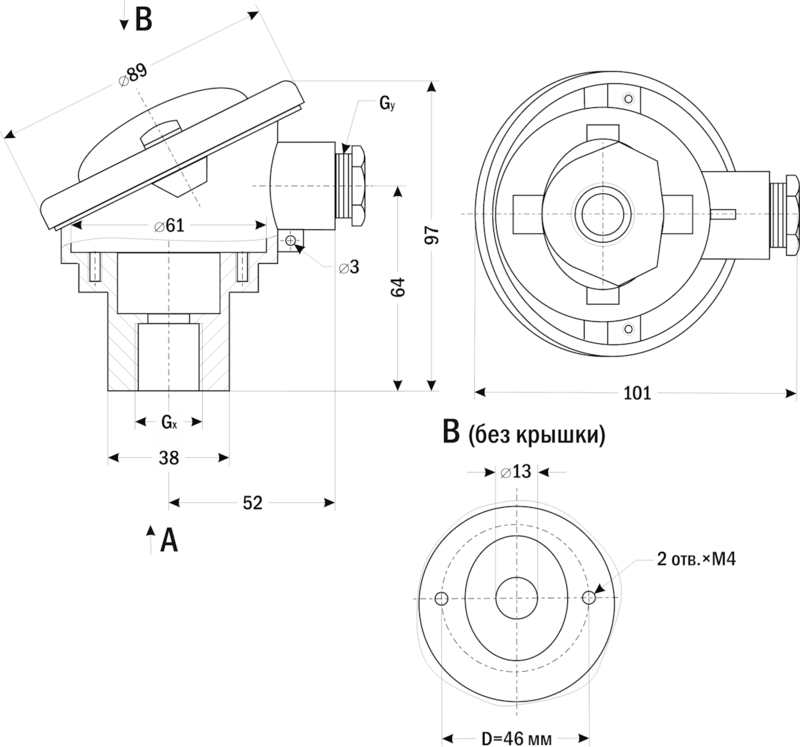

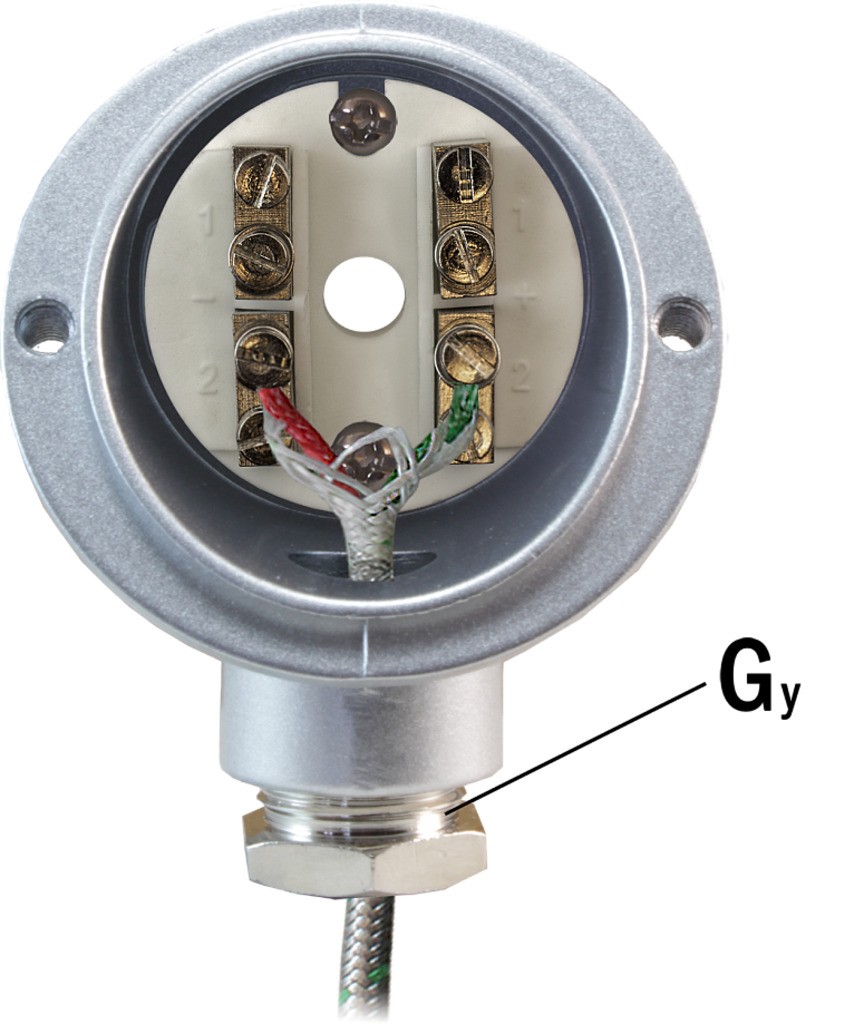

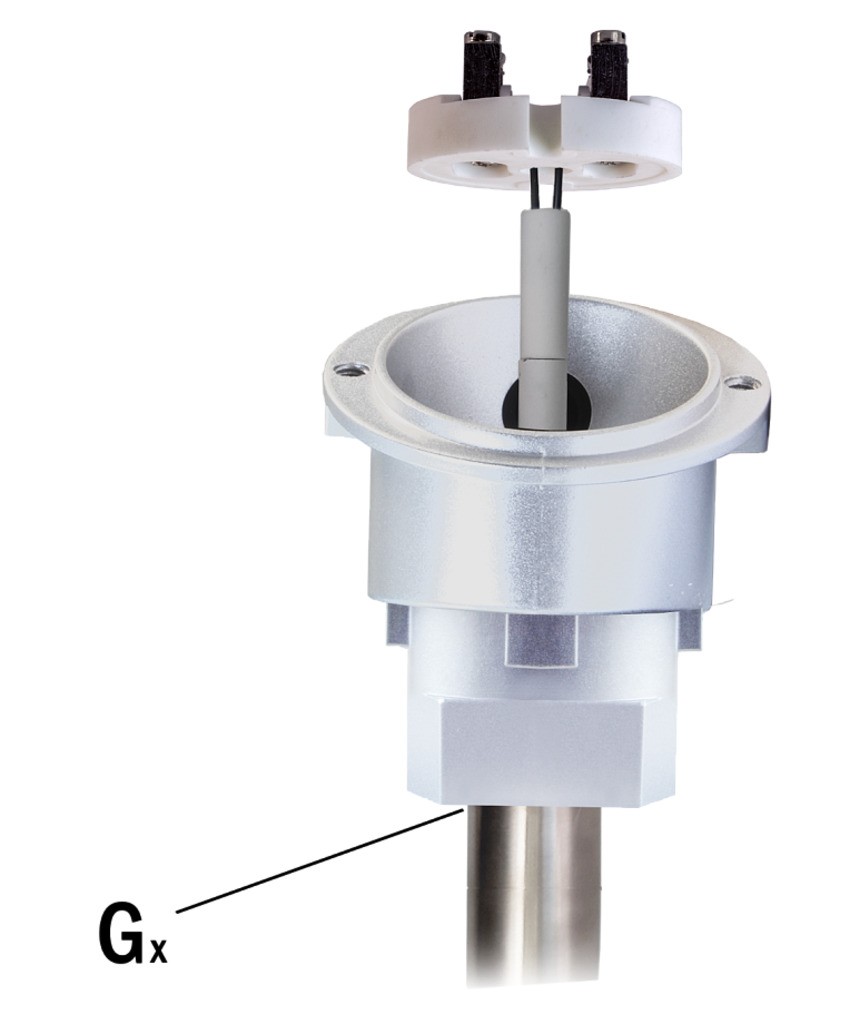

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой Gx (см. фото и чертеж). Кабельный ввод — отверстие с резьбой Gy (см. фото и чертеж).

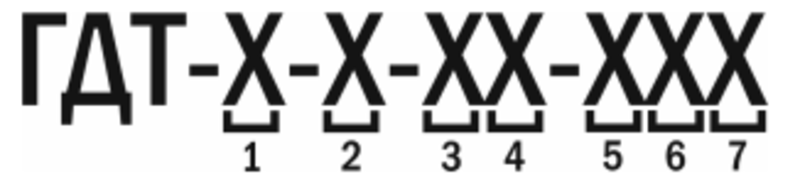

Габаритные размеры

Номер позиции	Название позиции	Обозначение	Расшифровка
1	Внутренний диаметр головки	35	35 мм
		42	42 мм
		...
2	Расстояние между монтажными отверстиями	27	27 мм
		33/40	33 мм и 40 мм
		...
3	Присоединение защитной арматуры для датчика	0	G¼"
		2	G½"
		3	G¾"
		4	G1"
		5	М10×1
		6	М12×1,5
		7	М16×1,5
		8	М20×1,5
		9	М24×1,5
		T	Зажим с винтом, отверстие 22,5 мм
4	Присоединение кабеля	1	G⅜"
		2	G½
		7	М16×1,5
		8	М20×1,5
		П	PG16
5	Материал корпуса	A	Алюминий (силумин)
5	Материал корпуса	H	Нейлон
6	Фиксация крышки	В	Винты
		Р	Резьба
		С	Стяжной замок
7	Искрозащита	Пусто	Без искрозащиты
7	Искрозащита	И	Есть искрозащита

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

Условное давление:

—

Температура среды:

—

Длина погружной части:

—

Наружный диаметр:

—

Присоединение:

—

Для датчиков со штуцером:

—

Проверка диодов и транзисторов:

—

Высота:

—

Крепежная резьба:

—

Внешний диаметр датчика:

—

Использование:

—

Материал уплотнения:

—

Материал штуцера:

—

Максимальная рабочая температура:

—

Максимальное рабочее давление:

—

Максимально допустимая температура:

—

Типы вилок:

—

Номинальная статическая характеристика:

—

Для датчиков диаметром:

—

Максимальный диаметр провода:

—

Диаметр:

—

Толщина стенки:

—

Длина:

—

Наружные размеры:

—

Количество отверстий:

—

Диаметр отверстий:

—

Рабочий диапазон температур:

—

Максимальный диаметр колодки:

—

61 мм

Расстояние между крепежными отверстиями:

—

46 мм

Количество крепежных отверстий:

—

Присоединение защитной арматуры для датчика:

—

резьба внутренняя G½

Присоединение кабеля:

—

кабельный ввод G½

Рабочая температура:

—

−40...+100°C

Материал корпуса:

—

силумин

Материал уплотнений:

—

маслостойкая резина

Cтепень пылевлагозащиты:

—
