Артикул: A9511
Сравнить

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды.

От 660 руб.

Характеристики

Присоединение к преобразователю:
—
Присоединение к термодатчику:
—
Материал:
—
Условное давление:
—
2,5 МПа, 25 МПа
Температура среды:
—
до +100°С (металлический гермоввод), до +75°С (пластиковый гермоввод)
Узнать цену

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы

Особенности:

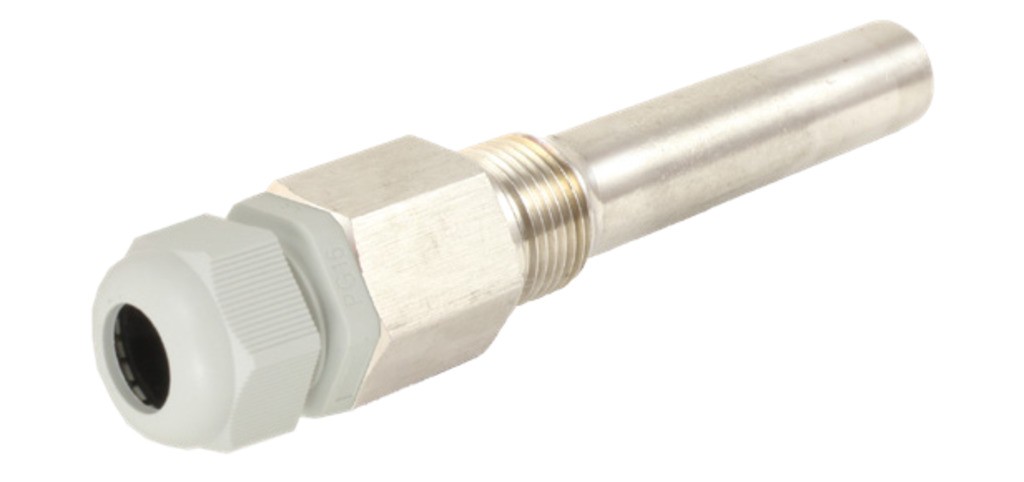

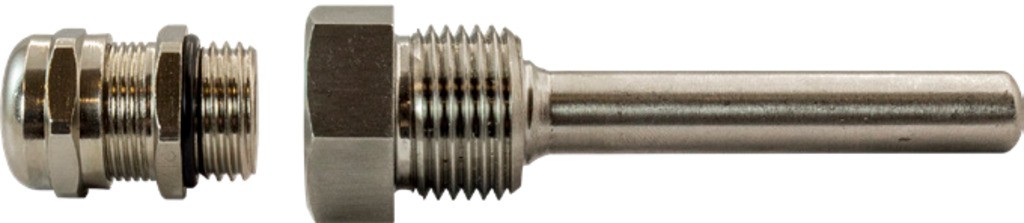

  • Гильза состоит из корпуса из нержавеющей стали с вкрученным пластиковым или металлическим гермовводом

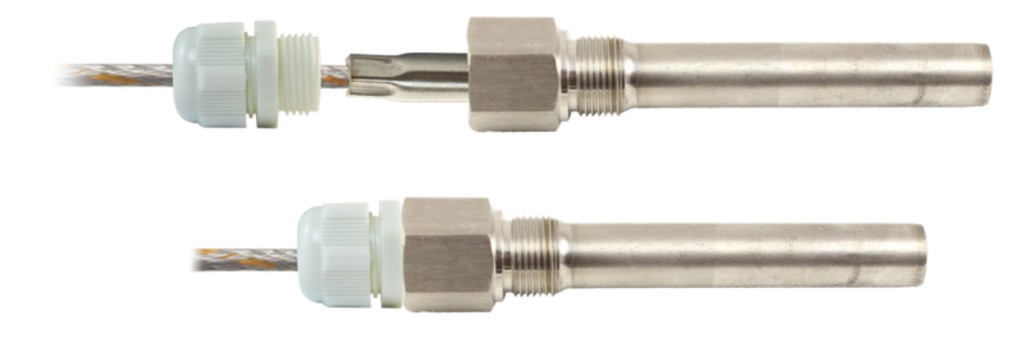

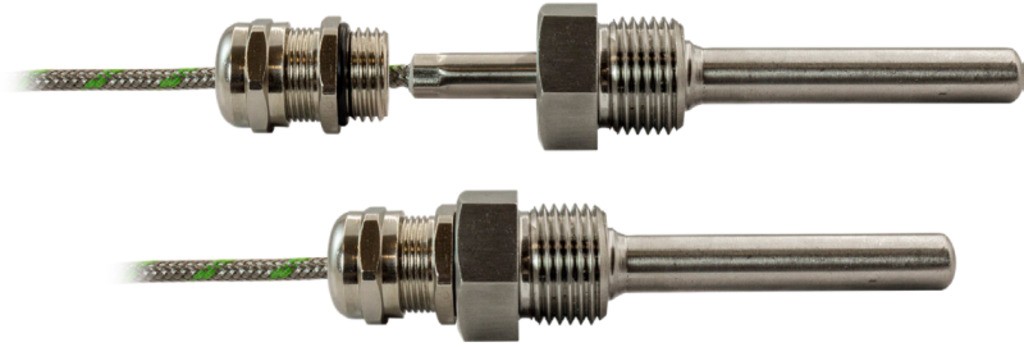

  • Гильзы подходят для установки датчиков с кабельным выводом без монтажных элементов с диаметром, не превышающим D2 (см. чертеж), например ТП-А-1001, ТП-А-1003, ТП-А-4001, ТП-А-4011-3, ТП-А-4021, ТС-А-4001, ТС-А-4071, ТС-А-4011, ТС-А-4021, NTC-A-4001
  • Кабель зажимается в гермовводе ARGP или ARGM, тем самым обеспечивается пылевлагозащита IP66

Внимание! При установке в гильзу бескорпусной термопары с проводом спай должен быть изолирован, чтобы не касаться гильзы

Технические характеристики

Параметр Значение
ГЗГ-В ГЗГ-Н
Условное давление 25 МПа 2,5 МПа
Температура среды до +100°С (металлический гермоввод)
до +75°С (пластиковый гермоввод)

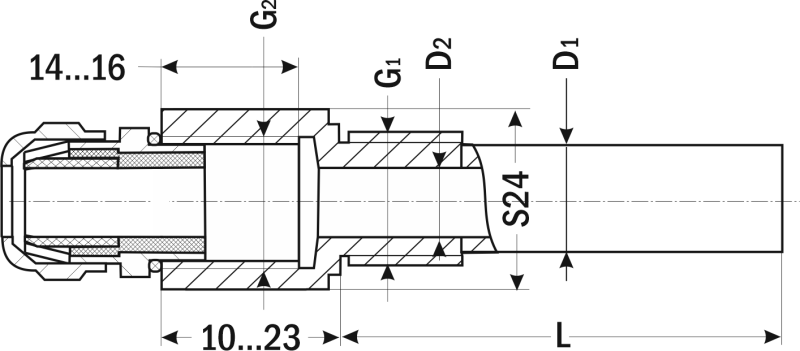

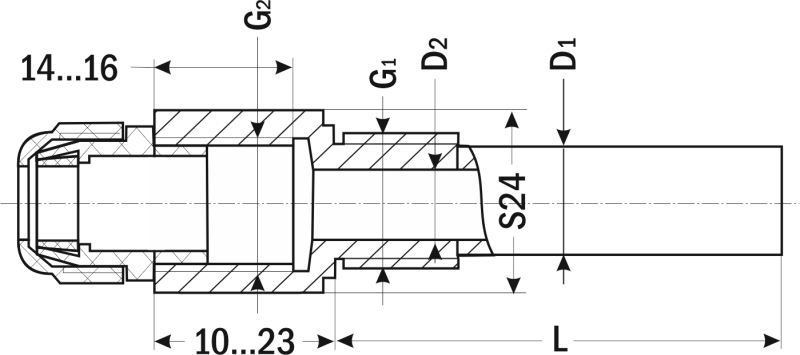

Длина погружной части (L) 50 мм, 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Внутренний диаметр (D2) 6,1 мм, 8,1 мм, 11,6 мм
Наружный диаметр (D1) 8 мм, 10 мм, 16 мм
Присоединение внешняя резьба M20×1,5, G½"
Гермоввод (внутренняя резьба) (G2) металлический или пластиковый
М16×1,5 или М20×1,5
IP66
Материал гильзы нержавеющая сталь 08Х18Н10

Модификации

Модель Давление, МПа G1 G2 D1, мм D2, мм
ГЗГ-В-111 25 М20×1,5 М20×1,5 16 11,6
ГЗГ-В-311 G½" М20×1,5 16 11,6
ГЗГ-В-371 М16×1,5
ГЗГ-Н-112 2,5 M20×1,5 M20×1,5 10 8,1
ГЗГ-Н-172 М16×1,5
ГЗГ-Н-113 M20×1,5 M20×1,5 8 6,1
ГЗГ-Н-173 М16×1,5
ГЗГ-Н-312 G½" M20×1,5 10 8,1
ГЗГ-Н-372 М16×1,5
ГЗГ-Н-313 G½" M20×1,5 8 6,1
ГЗГ-Н-373 М16×1,5

Все модификации

Артикул Модель Давление,
MПа		 Присоединение
(внешняя резьба G1)		 Гермоввод
(внутренняя резьба G2)		 Диаметр
наружный, мм		 Диаметр
внутренний, мм		 Длина (L),
мм		 Тип
гермоввода		 Срок поставки Стоимость
K66366 ГЗГ-В-171-050-П 25 M20х1,5 М16х1,5 16 11,6 50 пластиковый Со склада (комплектация 1..72 часа) 660 руб.
K66462 ГЗГ-В-171-050-М 25 M20х1,5 М16х1,5 16 11,6 50 металлический Со склада (комплектация 1..72 часа) 948 руб.
K66370 ГЗГ-В-171-060-П 25 M20х1,5 М16х1,5 16 11,6 60 пластиковый Со склада (комплектация 1..72 часа) 1073 руб.
K66466 ГЗГ-В-171-060-М 25 M20х1,5 М16х1,5 16 11,6 60 металлический Со склада (комплектация 1..72 часа) 1361 руб.
K66382 ГЗГ-В-171-075-П 25 M20х1,5 М16х1,5 16 11,6 75 пластиковый 120 дней 1073 руб.
K66478 ГЗГ-В-171-075-М 25 M20х1,5 М16х1,5 16 11,6 75 металлический 120 дней 1361 руб.
K66394 ГЗГ-В-171-080-П 25 M20х1,5 М16х1,5 16 11,6 80 пластиковый Со склада (комплектация 1..72 часа) 1190 руб.
K66490 ГЗГ-В-171-080-М 25 M20х1,5 М16х1,5 16 11,6 80 металлический Со склада (комплектация 1..72 часа) 1478 руб.
K66406 ГЗГ-В-171-095-П 25 M20х1,5 М16х1,5 16 11,6 95 пластиковый 120 дней 1190 руб.
K66502 ГЗГ-В-171-095-М 25 M20х1,5 М16х1,5 16 11,6 95 металлический 120 дней 1478 руб.
K66418 ГЗГ-В-171-100-П 25 M20х1,5 М16х1,5 16 11,6 100 пластиковый Со склада (комплектация 1..72 часа) 1307 руб.
K66514 ГЗГ-В-171-100-М 25 M20х1,5 М16х1,5 16 11,6 100 металлический Со склада (комплектация 1..72 часа) 1595 руб.
K66430 ГЗГ-В-171-115-П 25 M20х1,5 М16х1,5 16 11,6 115 пластиковый 120 дней 1307 руб.
K66526 ГЗГ-В-171-115-М 25 M20х1,5 М16х1,5 16 11,6 115 металлический 120 дней 1595 руб.
K66442 ГЗГ-В-171-120-П 25 M20х1,5 М16х1,5 16 11,6 120 пластиковый Со склада (комплектация 1..72 часа) 1206 руб.
K66538 ГЗГ-В-171-120-М 25 M20х1,5 М16х1,5 16 11,6 120 металлический Со склада (комплектация 1..72 часа) 1494 руб.
K66446 ГЗГ-В-171-160-П 25 M20х1,5 М16х1,5 16 11,6 160 пластиковый Со склада (комплектация 1..72 часа) 1338 руб.
K66542 ГЗГ-В-171-160-М 25 M20х1,5 М16х1,5 16 11,6 160 металлический Со склада (комплектация 1..72 часа) 1627 руб.
K66450 ГЗГ-В-171-200-П 25 M20х1,5 М16х1,5 16 11,6 200 пластиковый Со склада (комплектация 1..72 часа) 1525 руб.
K66546 ГЗГ-В-171-200-М 25 M20х1,5 М16х1,5 16 11,6 200 металлический Со склада (комплектация 1..72 часа) 1814 руб.
K66454 ГЗГ-В-171-250-П 25 M20х1,5 М16х1,5 16 11,6 250 пластиковый Со склада (комплектация 1..72 часа) 1588 руб.
K66550 ГЗГ-В-171-250-М 25 M20х1,5 М16х1,5 16 11,6 250 металлический Со склада (комплектация 1..72 часа) 1876 руб.
K66458 ГЗГ-В-171-320-П 25 M20х1,5 М16х1,5 16 11,6 320 пластиковый Со склада (комплектация 1..72 часа) 1779 руб.
K66554 ГЗГ-В-171-320-М 25 M20х1,5 М16х1,5 16 11,6 320 металлический Со склада (комплектация 1..72 часа) 2067 руб.
K66368 ГЗГ-В-111-050-П 25 M20х1,5 М20х1,5 16 11,6 50 пластиковый Со склада (комплектация 1..72 часа) 667 руб.
K66464 ГЗГ-В-111-050-М 25 M20х1,5 М20х1,5 16 11,6 50 металлический Со склада (комплектация 1..72 часа) 999 руб.
K66372 ГЗГ-В-111-060-П 25 M20х1,5 М20х1,5 16 11,6 60 пластиковый Со склада (комплектация 1..72 часа) 1081 руб.
K66468 ГЗГ-В-111-060-М 25 M20х1,5 М20х1,5 16 11,6 60 металлический Со склада (комплектация 1..72 часа) 1412 руб.
K66384 ГЗГ-В-111-075-П 25 M20х1,5 М20х1,5 16 11,6 75 пластиковый 120 дней 1081 руб.
K66480 ГЗГ-В-111-075-М 25 M20х1,5 М20х1,5 16 11,6 75 металлический 120 дней 1412 руб.
K66396 ГЗГ-В-111-080-П 25 M20х1,5 М20х1,5 16 11,6 80 пластиковый Со склада (комплектация 1..72 часа) 1198 руб.
K66492 ГЗГ-В-111-080-М 25 M20х1,5 М20х1,5 16 11,6 80 металлический Со склада (комплектация 1..72 часа) 1529 руб.
K66408 ГЗГ-В-111-095-П 25 M20х1,5 М20х1,5 16 11,6 95 пластиковый 120 дней 1198 руб.
K66504 ГЗГ-В-111-095-М 25 M20х1,5 М20х1,5 16 11,6 95 металлический 120 дней 1529 руб.
K66420 ГЗГ-В-111-100-П 25 M20х1,5 М20х1,5 16 11,6 100 пластиковый Со склада (комплектация 1..72 часа) 1315 руб.
K66516 ГЗГ-В-111-100-М 25 M20х1,5 М20х1,5 16 11,6 100 металлический Со склада (комплектация 1..72 часа) 1646 руб.
K66432 ГЗГ-В-111-115-П 25 M20х1,5 М20х1,5 16 11,6 115 пластиковый 120 дней 1315 руб.
K66528 ГЗГ-В-111-115-М 25 M20х1,5 М20х1,5 16 11,6 115 металлический 120 дней 1646 руб.
K66444 ГЗГ-В-111-120-П 25 M20х1,5 М20х1,5 16 11,6 120 пластиковый Со склада (комплектация 1..72 часа) 1213 руб.
K66540 ГЗГ-В-111-120-М 25 M20х1,5 М20х1,5 16 11,6 120 металлический Со склада (комплектация 1..72 часа) 1545 руб.
K66448 ГЗГ-В-111-160-П 25 M20х1,5 М20х1,5 16 11,6 160 пластиковый Со склада (комплектация 1..72 часа) 1346 руб.
K66544 ГЗГ-В-111-160-М 25 M20х1,5 М20х1,5 16 11,6 160 металлический Со склада (комплектация 1..72 часа) 1677 руб.
K66452 ГЗГ-В-111-200-П 25 M20х1,5 М20х1,5 16 11,6 200 пластиковый Со склада (комплектация 1..72 часа) 1533 руб.
K66548 ГЗГ-В-111-200-М 25 M20х1,5 М20х1,5 16 11,6 200 металлический Со склада (комплектация 1..72 часа) 1864 руб.
K66456 ГЗГ-В-111-250-П 25 M20х1,5 М20х1,5 16 11,6 250 пластиковый Со склада (комплектация 1..72 часа) 1596 руб.
K66552 ГЗГ-В-111-250-М 25 M20х1,5 М20х1,5 16 11,6 250 металлический Со склада (комплектация 1..72 часа) 1927 руб.
K66460 ГЗГ-В-111-320-П 25 M20х1,5 М20х1,5 16 11,6 320 пластиковый Со склада (комплектация 1..72 часа) 1787 руб.
K66556 ГЗГ-В-111-320-М 25 M20х1,5 М20х1,5 16 11,6 320 металлический Со склада (комплектация 1..72 часа) 2118 руб.
K66367 ГЗГ-В-371-050-П 25 G1/2 М16х1,5 16 11,6 50 пластиковый 120 дней 660 руб.
K66463 ГЗГ-В-371-050-М 25 G1/2 М16х1,5 16 11,6 50 металлический 120 дней 948 руб.
K66371 ГЗГ-В-371-060-П 25 G1/2 М16х1,5 16 11,6 60 пластиковый 120 дней 1073 руб.
K66467 ГЗГ-В-371-060-М 25 G1/2 М16х1,5 16 11,6 60 металлический 120 дней 1361 руб.
K66383 ГЗГ-В-371-075-П 25 G1/2 М16х1,5 16 11,6 75 пластиковый Со склада (комплектация 1..72 часа) 1073 руб.
K66479 ГЗГ-В-371-075-М 25 G1/2 М16х1,5 16 11,6 75 металлический Со склада (комплектация 1..72 часа) 1361 руб.
K66395 ГЗГ-В-371-080-П 25 G1/2 М16х1,5 16 11,6 80 пластиковый 120 дней 1190 руб.
K66491 ГЗГ-В-371-080-М 25 G1/2 М16х1,5 16 11,6 80 металлический 120 дней 1478 руб.
K66407 ГЗГ-В-371-095-П 25 G1/2 М16х1,5 16 11,6 95 пластиковый Со склада (комплектация 1..72 часа) 1190 руб.
K66503 ГЗГ-В-371-095-М 25 G1/2 М16х1,5 16 11,6 95 металлический Со склада (комплектация 1..72 часа) 1478 руб.
K66419 ГЗГ-В-371-100-П 25 G1/2 М16х1,5 16 11,6 100 пластиковый 120 дней 1307 руб.
K66515 ГЗГ-В-371-100-М 25 G1/2 М16х1,5 16 11,6 100 металлический 120 дней 1595 руб.
K66431 ГЗГ-В-371-115-П 25 G1/2 М16х1,5 16 11,6 115 пластиковый Со склада (комплектация 1..72 часа) 1307 руб.
K66527 ГЗГ-В-371-115-М 25 G1/2 М16х1,5 16 11,6 115 металлический Со склада (комплектация 1..72 часа) 1595 руб.
K66443 ГЗГ-В-371-120-П 25 G1/2 М16х1,5 16 11,6 120 пластиковый 120 дней 1206 руб.
K66539 ГЗГ-В-371-120-М 25 G1/2 М16х1,5 16 11,6 120 металлический 120 дней 1494 руб.
K66447 ГЗГ-В-371-160-П 25 G1/2 М16х1,5 16 11,6 160 пластиковый 120 дней 1338 руб.
K66543 ГЗГ-В-371-160-М 25 G1/2 М16х1,5 16 11,6 160 металлический 120 дней 1627 руб.
K66451 ГЗГ-В-371-200-П 25 G1/2 М16х1,5 16 11,6 200 пластиковый 120 дней 1525 руб.
K66547 ГЗГ-В-371-200-М 25 G1/2 М16х1,5 16 11,6 200 металлический 120 дней 1814 руб.
K66455 ГЗГ-В-371-250-П 25 G1/2 М16х1,5 16 11,6 250 пластиковый 120 дней 1588 руб.
K66551 ГЗГ-В-371-250-М 25 G1/2 М16х1,5 16 11,6 250 металлический 120 дней 1876 руб.
K66459 ГЗГ-В-371-320-П 25 G1/2 М16х1,5 16 11,6 320 пластиковый 120 дней 1779 руб.
K66555 ГЗГ-В-371-320-М 25 G1/2 М16х1,5 16 11,6 320 металлический 120 дней 2067 руб.
K66369 ГЗГ-В-311-050-П 25 G1/2 М20х1,5 16 11,6 50 пластиковый 120 дней 667 руб.
K66465 ГЗГ-В-311-050-М 25 G1/2 М20х1,5 16 11,6 50 металлический 120 дней 999 руб.
K66373 ГЗГ-В-311-060-П 25 G1/2 М20х1,5 16 11,6 60 пластиковый Со склада (комплектация 1..72 часа) 1081 руб.
K66469 ГЗГ-В-311-060-М 25 G1/2 М20х1,5 16 11,6 60 металлический Со склада (комплектация 1..72 часа) 1412 руб.
K66385 ГЗГ-В-311-075-П 25 G1/2 М20х1,5 16 11,6 75 пластиковый 120 дней 1081 руб.
K66481 ГЗГ-В-311-075-М 25 G1/2 М20х1,5 16 11,6 75 металлический 120 дней 1412 руб.
K66397 ГЗГ-В-311-080-П 25 G1/2 М20х1,5 16 11,6 80 пластиковый Со склада (комплектация 1..72 часа) 1198 руб.
K66493 ГЗГ-В-311-080-М 25 G1/2 М20х1,5 16 11,6 80 металлический Со склада (комплектация 1..72 часа) 1529 руб.
K66409 ГЗГ-В-311-095-П 25 G1/2 М20х1,5 16 11,6 95 пластиковый 120 дней 1198 руб.
K66505 ГЗГ-В-311-095-М 25 G1/2 М20х1,5 16 11,6 95 металлический 120 дней 1529 руб.
K66421 ГЗГ-В-311-100-П 25 G1/2 М20х1,5 16 11,6 100 пластиковый Со склада (комплектация 1..72 часа) 1315 руб.
K66517 ГЗГ-В-311-100-М 25 G1/2 М20х1,5 16 11,6 100 металлический Со склада (комплектация 1..72 часа) 1646 руб.
K66433 ГЗГ-В-311-115-П 25 G1/2 М20х1,5 16 11,6 115 пластиковый 120 дней 1315 руб.
K66529 ГЗГ-В-311-115-М 25 G1/2 М20х1,5 16 11,6 115 металлический 120 дней 1646 руб.
K66445 ГЗГ-В-311-120-П 25 G1/2 М20х1,5 16 11,6 120 пластиковый 120 дней 1213 руб.
K66541 ГЗГ-В-311-120-М 25 G1/2 М20х1,5 16 11,6 120 металлический 120 дней 1545 руб.
K66449 ГЗГ-В-311-160-П 25 G1/2 М20х1,5 16 11,6 160 пластиковый 120 дней 1346 руб.
K66545 ГЗГ-В-311-160-М 25 G1/2 М20х1,5 16 11,6 160 металлический 120 дней 1677 руб.
K66453 ГЗГ-В-311-200-П 25 G1/2 М20х1,5 16 11,6 200 пластиковый 120 дней 1533 руб.
K66549 ГЗГ-В-311-200-М 25 G1/2 М20х1,5 16 11,6 200 металлический 120 дней 1864 руб.
K66457 ГЗГ-В-311-250-П 25 G1/2 М20х1,5 16 11,6 250 пластиковый 120 дней 1596 руб.
K66553 ГЗГ-В-311-250-М 25 G1/2 М20х1,5 16 11,6 250 металлический 120 дней 1927 руб.
K66461 ГЗГ-В-311-320-П 25 G1/2 М20х1,5 16 11,6 320 пластиковый 120 дней 1787 руб.
K66557 ГЗГ-В-311-320-М 25 G1/2 М20х1,5 16 11,6 320 металлический 120 дней 2118 руб.
K66374 ГЗГ-Н-172-060-П 2,5 M20х1,5 М16х1,5 10 8,1 60 пластиковый 120 дней 956 руб.
K66470 ГЗГ-Н-172-060-М 2,5 M20х1,5 М16х1,5 10 8,1 60 металлический 120 дней 1244 руб.
K66386 ГЗГ-Н-172-075-П 2,5 M20х1,5 М16х1,5 10 8,1 75 пластиковый Со склада (комплектация 1..72 часа) 956 руб.
K66482 ГЗГ-Н-172-075-М 2,5 M20х1,5 М16х1,5 10 8,1 75 металлический Со склада (комплектация 1..72 часа) 1244 руб.
K66398 ГЗГ-Н-172-080-П 2,5 M20х1,5 М16х1,5 10 8,1 80 пластиковый 120 дней 1073 руб.
K66494 ГЗГ-Н-172-080-М 2,5 M20х1,5 М16х1,5 10 8,1 80 металлический 120 дней 1361 руб.
K66410 ГЗГ-Н-172-095-П 2,5 M20х1,5 М16х1,5 10 8,1 95 пластиковый Со склада (комплектация 1..72 часа) 1073 руб.
K66506 ГЗГ-Н-172-095-М 2,5 M20х1,5 М16х1,5 10 8,1 95 металлический Со склада (комплектация 1..72 часа) 1361 руб.
K66422 ГЗГ-Н-172-100-П 2,5 M20х1,5 М16х1,5 10 8,1 100 пластиковый 120 дней 1190 руб.
K66518 ГЗГ-Н-172-100-М 2,5 M20х1,5 М16х1,5 10 8,1 100 металлический 120 дней 1478 руб.
K66434 ГЗГ-Н-172-115-П 2,5 M20х1,5 М16х1,5 10 8,1 115 пластиковый Со склада (комплектация 1..72 часа) 1190 руб.
K66530 ГЗГ-Н-172-115-М 2,5 M20х1,5 М16х1,5 10 8,1 115 металлический Со склада (комплектация 1..72 часа) 1478 руб.
K66378 ГЗГ-Н-173-060-П 2,5 M20х1,5 М16х1,5 8 6,1 60 пластиковый 120 дней 898 руб.
K66474 ГЗГ-Н-173-060-М 2,5 M20х1,5 М16х1,5 8 6,1 60 металлический 120 дней 1186 руб.
K66390 ГЗГ-Н-173-075-П 2,5 M20х1,5 М16х1,5 8 6,1 75 пластиковый Со склада (комплектация 1..72 часа) 898 руб.
K66486 ГЗГ-Н-173-075-М 2,5 M20х1,5 М16х1,5 8 6,1 75 металлический Со склада (комплектация 1..72 часа) 1186 руб.
K66402 ГЗГ-Н-173-080-П 2,5 M20х1,5 М16х1,5 8 6,1 80 пластиковый 120 дней 1015 руб.
K66498 ГЗГ-Н-173-080-М 2,5 M20х1,5 М16х1,5 8 6,1 80 металлический 120 дней 1303 руб.
K66414 ГЗГ-Н-173-095-П 2,5 M20х1,5 М16х1,5 8 6,1 95 пластиковый Со склада (комплектация 1..72 часа) 1015 руб.
K66510 ГЗГ-Н-173-095-М 2,5 M20х1,5 М16х1,5 8 6,1 95 металлический Со склада (комплектация 1..72 часа) 1303 руб.
K66426 ГЗГ-Н-173-100-П 2,5 M20х1,5 М16х1,5 8 6,1 100 пластиковый 120 дней 1132 руб.
K66522 ГЗГ-Н-173-100-М 2,5 M20х1,5 М16х1,5 8 6,1 100 металлический 120 дней 1420 руб.
K66438 ГЗГ-Н-173-115-П 2,5 M20х1,5 М16х1,5 8 6,1 115 пластиковый Со склада (комплектация 1..72 часа) 1132 руб.
K66534 ГЗГ-Н-173-115-М 2,5 M20х1,5 М16х1,5 8 6,1 115 металлический Со склада (комплектация 1..72 часа) 1420 руб.
K66376 ГЗГ-Н-112-060-П 2,5 M20х1,5 М20х1,5 10 8,1 60 пластиковый Со склада (комплектация 1..72 часа) 964 руб.
K66472 ГЗГ-Н-112-060-М 2,5 M20х1,5 М20х1,5 10 8,1 60 металлический Со склада (комплектация 1..72 часа) 1295 руб.
K66388 ГЗГ-Н-112-075-П 2,5 M20х1,5 М20х1,5 10 8,1 75 пластиковый 120 дней 964 руб.
K66484 ГЗГ-Н-112-075-М 2,5 M20х1,5 М20х1,5 10 8,1 75 металлический 120 дней 1295 руб.
K66400 ГЗГ-Н-112-080-П 2,5 M20х1,5 М20х1,5 10 8,1 80 пластиковый Со склада (комплектация 1..72 часа) 1081 руб.
K66496 ГЗГ-Н-112-080-М 2,5 M20х1,5 М20х1,5 10 8,1 80 металлический Со склада (комплектация 1..72 часа) 1412 руб.
K66412 ГЗГ-Н-112-095-П 2,5 M20х1,5 М20х1,5 10 8,1 95 пластиковый 120 дней 1081 руб.
K66508 ГЗГ-Н-112-095-М 2,5 M20х1,5 М20х1,5 10 8,1 95 металлический 120 дней 1412 руб.
K66424 ГЗГ-Н-112-100-П 2,5 M20х1,5 М20х1,5 10 8,1 100 пластиковый Со склада (комплектация 1..72 часа) 1198 руб.
K66520 ГЗГ-Н-112-100-М 2,5 M20х1,5 М20х1,5 10 8,1 100 металлический Со склада (комплектация 1..72 часа) 1529 руб.
K66436 ГЗГ-Н-112-115-П 2,5 M20х1,5 М20х1,5 10 8,1 115 пластиковый 120 дней 1198 руб.
K66532 ГЗГ-Н-112-115-М 2,5 M20х1,5 М20х1,5 10 8,1 115 металлический 120 дней 1529 руб.
K66380 ГЗГ-Н-113-060-П 2,5 M20х1,5 М20х1,5 8 6,1 60 пластиковый Со склада (комплектация 1..72 часа) 905 руб.
K66476 ГЗГ-Н-113-060-М 2,5 M20х1,5 М20х1,5 8 6,1 60 металлический Со склада (комплектация 1..72 часа) 1237 руб.
K66392 ГЗГ-Н-113-075-П 2,5 M20х1,5 М20х1,5 8 6,1 75 пластиковый 120 дней 905 руб.
K66488 ГЗГ-Н-113-075-М 2,5 M20х1,5 М20х1,5 8 6,1 75 металлический 120 дней 1237 руб.
K66404 ГЗГ-Н-113-080-П 2,5 M20х1,5 М20х1,5 8 6,1 80 пластиковый Со склада (комплектация 1..72 часа) 1022 руб.
K66500 ГЗГ-Н-113-080-М 2,5 M20х1,5 М20х1,5 8 6,1 80 металлический Со склада (комплектация 1..72 часа) 1354 руб.
K66416 ГЗГ-Н-113-095-П 2,5 M20х1,5 М20х1,5 8 6,1 95 пластиковый 120 дней 1022 руб.
K66512 ГЗГ-Н-113-095-М 2,5 M20х1,5 М20х1,5 8 6,1 95 металлический 120 дней 1354 руб.
K66428 ГЗГ-Н-113-100-П 2,5 M20х1,5 М20х1,5 8 6,1 100 пластиковый 120 дней 1139 руб.
K66524 ГЗГ-Н-113-100-М 2,5 M20х1,5 М20х1,5 8 6,1 100 металлический 120 дней 1471 руб.
K66440 ГЗГ-Н-113-115-П 2,5 M20х1,5 М20х1,5 8 6,1 115 пластиковый 120 дней 1139 руб.
K66536 ГЗГ-Н-113-115-М 2,5 M20х1,5 М20х1,5 8 6,1 115 металлический 120 дней 1471 руб.
K66375 ГЗГ-Н-372-060-П 2,5 G1/2 М16х1,5 10 8,1 60 пластиковый 120 дней 956 руб.
K66471 ГЗГ-Н-372-060-М 2,5 G1/2 М16х1,5 10 8,1 60 металлический 120 дней 1244 руб.
K66387 ГЗГ-Н-372-075-П 2,5 G1/2 М16х1,5 10 8,1 75 пластиковый Со склада (комплектация 1..72 часа) 956 руб.
K66483 ГЗГ-Н-372-075-М 2,5 G1/2 М16х1,5 10 8,1 75 металлический Со склада (комплектация 1..72 часа) 1244 руб.
K66399 ГЗГ-Н-372-080-П 2,5 G1/2 М16х1,5 10 8,1 80 пластиковый 120 дней 1073 руб.
K66495 ГЗГ-Н-372-080-М 2,5 G1/2 М16х1,5 10 8,1 80 металлический 120 дней 1361 руб.
K66411 ГЗГ-Н-372-095-П 2,5 G1/2 М16х1,5 10 8,1 95 пластиковый Со склада (комплектация 1..72 часа) 1073 руб.
K66507 ГЗГ-Н-372-095-М 2,5 G1/2 М16х1,5 10 8,1 95 металлический Со склада (комплектация 1..72 часа) 1361 руб.
K66423 ГЗГ-Н-372-100-П 2,5 G1/2 М16х1,5 10 8,1 100 пластиковый 120 дней 1190 руб.
K66519 ГЗГ-Н-372-100-М 2,5 G1/2 М16х1,5 10 8,1 100 металлический 120 дней 1478 руб.
K66435 ГЗГ-Н-372-115-П 2,5 G1/2 М16х1,5 10 8,1 115 пластиковый Снято с производства 1190 руб.
K66531 ГЗГ-Н-372-115-М 2,5 G1/2 М16х1,5 10 8,1 115 металлический 120 дней 1478 руб.
K66379 ГЗГ-Н-373-060-П 2,5 G1/2 М16х1,5 8 6,1 60 пластиковый 120 дней 898 руб.
K66475 ГЗГ-Н-373-060-М 2,5 G1/2 М16х1,5 8 6,1 60 металлический 120 дней 1186 руб.
K66391 ГЗГ-Н-373-075-П 2,5 G1/2 М16х1,5 8 6,1 75 пластиковый 120 дней 898 руб.
K66487 ГЗГ-Н-373-075-М 2,5 G1/2 М16х1,5 8 6,1 75 металлический 120 дней 1186 руб.
K66403 ГЗГ-Н-373-080-П 2,5 G1/2 М16х1,5 8 6,1 80 пластиковый 120 дней 1015 руб.
K66499 ГЗГ-Н-373-080-М 2,5 G1/2 М16х1,5 8 6,1 80 металлический 120 дней 1303 руб.
K66415 ГЗГ-Н-373-095-П 2,5 G1/2 М16х1,5 8 6,1 95 пластиковый 120 дней 1015 руб.
K66511 ГЗГ-Н-373-095-М 2,5 G1/2 М16х1,5 8 6,1 95 металлический 120 дней 1303 руб.
K66427 ГЗГ-Н-373-100-П 2,5 G1/2 М16х1,5 8 6,1 100 пластиковый 120 дней 1132 руб.
K66523 ГЗГ-Н-373-100-М 2,5 G1/2 М16х1,5 8 6,1 100 металлический 120 дней 1420 руб.
K66439 ГЗГ-Н-373-115-П 2,5 G1/2 М16х1,5 8 6,1 115 пластиковый 120 дней 1132 руб.
K66535 ГЗГ-Н-373-115-М 2,5 G1/2 М16х1,5 8 6,1 115 металлический Снято с производства 1420 руб.
K66377 ГЗГ-Н-312-060-П 2,5 G1/2 М20х1,5 10 8,1 60 пластиковый Со склада (комплектация 1..72 часа) 964 руб.
K66473 ГЗГ-Н-312-060-М 2,5 G1/2 М20х1,5 10 8,1 60 металлический Со склада (комплектация 1..72 часа) 1295 руб.
K66389 ГЗГ-Н-312-075-П 2,5 G1/2 М20х1,5 10 8,1 75 пластиковый 120 дней 964 руб.
K66485 ГЗГ-Н-312-075-М 2,5 G1/2 М20х1,5 10 8,1 75 металлический 120 дней 1295 руб.
K66401 ГЗГ-Н-312-080-П 2,5 G1/2 М20х1,5 10 8,1 80 пластиковый Со склада (комплектация 1..72 часа) 1081 руб.
K66497 ГЗГ-Н-312-080-М 2,5 G1/2 М20х1,5 10 8,1 80 металлический Со склада (комплектация 1..72 часа) 1412 руб.
K66413 ГЗГ-Н-312-095-П 2,5 G1/2 М20х1,5 10 8,1 95 пластиковый 120 дней 1081 руб.
K66509 ГЗГ-Н-312-095-М 2,5 G1/2 М20х1,5 10 8,1 95 металлический 120 дней 1412 руб.
K66425 ГЗГ-Н-312-100-П 2,5 G1/2 М20х1,5 10 8,1 100 пластиковый Со склада (комплектация 1..72 часа) 1198 руб.
K66521 ГЗГ-Н-312-100-М 2,5 G1/2 М20х1,5 10 8,1 100 металлический Со склада (комплектация 1..72 часа) 1529 руб.
K66437 ГЗГ-Н-312-115-П 2,5 G1/2 М20х1,5 10 8,1 115 пластиковый 120 дней 1198 руб.
K66533 ГЗГ-Н-312-115-М 2,5 G1/2 М20х1,5 10 8,1 115 металлический 120 дней 1529 руб.
K66381 ГЗГ-Н-313-060-П 2,5 G1/2 М20х1,5 8 6,1 60 пластиковый Со склада (комплектация 1..72 часа) 905 руб.
K66477 ГЗГ-Н-313-060-М 2,5 G1/2 М20х1,5 8 6,1 60 металлический Со склада (комплектация 1..72 часа) 1237 руб.
K66393 ГЗГ-Н-313-075-П 2,5 G1/2 М20х1,5 8 6,1 75 пластиковый 120 дней 905 руб.
K66489 ГЗГ-Н-313-075-М 2,5 G1/2 М20х1,5 8 6,1 75 металлический 120 дней 1237 руб.
K66405 ГЗГ-Н-313-080-П 2,5 G1/2 М20х1,5 8 6,1 80 пластиковый Со склада (комплектация 1..72 часа) 1022 руб.
K66501 ГЗГ-Н-313-080-М 2,5 G1/2 М20х1,5 8 6,1 80 металлический Со склада (комплектация 1..72 часа) 1354 руб.
K66417 ГЗГ-Н-313-095-П 2,5 G1/2 М20х1,5 8 6,1 95 пластиковый 120 дней 1022 руб.
K66513 ГЗГ-Н-313-095-М 2,5 G1/2 М20х1,5 8 6,1 95 металлический 120 дней 1354 руб.
K66429 ГЗГ-Н-313-100-П 2,5 G1/2 М20х1,5 8 6,1 100 пластиковый Со склада (комплектация 1..72 часа) 1139 руб.
K66525 ГЗГ-Н-313-100-М 2,5 G1/2 М20х1,5 8 6,1 100 металлический Со склада (комплектация 1..72 часа) 1471 руб.
K66441 ГЗГ-Н-313-115-П 2,5 G1/2 М20х1,5 8 6,1 115 пластиковый 120 дней 1139 руб.
K66537 ГЗГ-Н-313-115-М 2,5 G1/2 М20х1,5 8 6,1 115 металлический 120 дней 1471 руб.

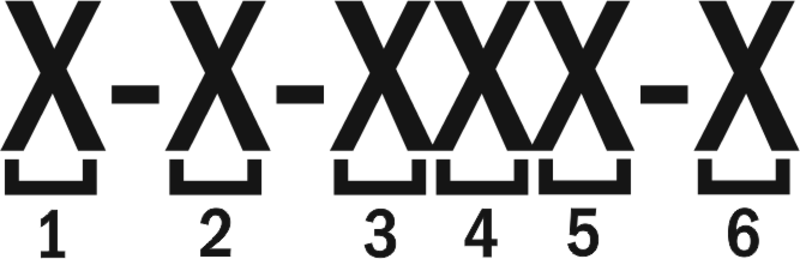

Номер позиции Название позиции Обозначение Расшифровка
1 Крепление датчика ГЗ Резьбовое
ГЗГ Гермоввод
ГЗЖ Зажим с винтом

2 Давление В 25 МПа
Н 2,5 МПа

3

Резьба внешняя

 1 М20×1,5
3 G½"
4 Резьба внутренняя 0 Нет резьбы
1 М20×1,5
3 G½"
7 М16×1,5
5 Диаметр наружный/внутренний 1 16 мм/11,6 мм
2 10 мм/8,1 мм
3 8 мм/6,1 мм

6 Длина 060 60 мм
080 80 мм
100 100 мм
...



Габаритные размеры


С пластиковым гермовводом ARGP


С металлическим гермовводом ARGM
Присоединение к преобразователю:
—
Присоединение к термодатчику:
—
Материал:
—
Условное давление:
—
2,5 МПа, 25 МПа
Температура среды:
—
до +100°С (металлический гермоввод), до +75°С (пластиковый гермоввод)
Длина погружной части:
—
50 мм, 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Наружный диаметр:
—
8 мм, 10 мм, 16 мм
Присоединение:
—
резьба внешняя M20×1,5, G½
Для датчиков со штуцером:
—
Проверка диодов и транзисторов:
—
Высота:
—
Крепежная резьба:
—
Внешний диаметр датчика:
—
Использование:
—
Материал уплотнения:
—
Материал штуцера:
—
Максимальная рабочая температура:
—
Максимальное рабочее давление:
—
Максимально допустимая температура:
—
Типы вилок:
—
Номинальная статическая характеристика:
—
Для датчиков диаметром:
—
Максимальный диаметр провода:
—
Диаметр:
—
Толщина стенки:
—
Длина:
—
Наружные размеры:
—
Количество отверстий:
—
Диаметр отверстий:
—
Рабочий диапазон температур:
—
Максимальный диаметр колодки:
—
Расстояние между крепежными отверстиями:
—
Количество крепежных отверстий:
—
Присоединение защитной арматуры для датчика:
—
Присоединение кабеля:
—
Рабочая температура:
—
Материал корпуса:
—
Материал уплотнений:
—
Cтепень пылевлагозащиты:
—
Тип:
—
Корпус:
—
Максимально допустимая температура на разъеме:
—
Варианты комплектации:
—
Взрывозащита:
—
Длина монтажной части:
—
Диаметр монтажной части:
—
Диаметр колодки:
—
Расстояние между монтажными отверстиями:
—
Количество контактов:
—
Количество монтажных отверстий:
—
Материал контактов:
—
Цвет:
—
Длина керамической части:
—
Длина металлической части:
—
Диаметр керамической части:
—
Диаметр металлической части:
—
Предназначен:
—
Наружная резьба:
—
Уплотнение:
—
Для датчиков с длиной монтажной части:
—
Крепление датчика:
—
с помощью гермоввода М16×1,5 или М20×1,5
Материал гильзы:
—
нержавеющая сталь 08Х18Н10
Материал погружной гильзы:
—
Наружный диаметр гильзы:
—
Внутренний диаметр гильзы:
—
Подходит:
—
Диапазон давлений:
—
Диаметр гильзы:
—
Количество упоров:
—
Градуировка:
—
Класс:
—
Изоляция:
—
Длина выводов:
—
Длина датчика:
—
Диапазон измерения температуры:
—
Система:
—
Длина кабельного вывода:
—
Подключение:
—
Сопротивление при +25°С:
—
Максимальная температура эксплуатации:
—
Для труб диаметром:
—
Состав комплекта:
—
Длина пружины:
—
Класс допуска:
—
Диаметр головки:
—
Тип сенсора:
—
Тип спая:
—
Материал пружинной контактной площадки:
—
Внутренний диаметр:
—
6,1 мм, 8,1 мм, 11,6 мм
Внешний диаметр:
—
Диаметр гнезда под датчик:
—
Длина гильзы:
—
Тип резьбы:
—
