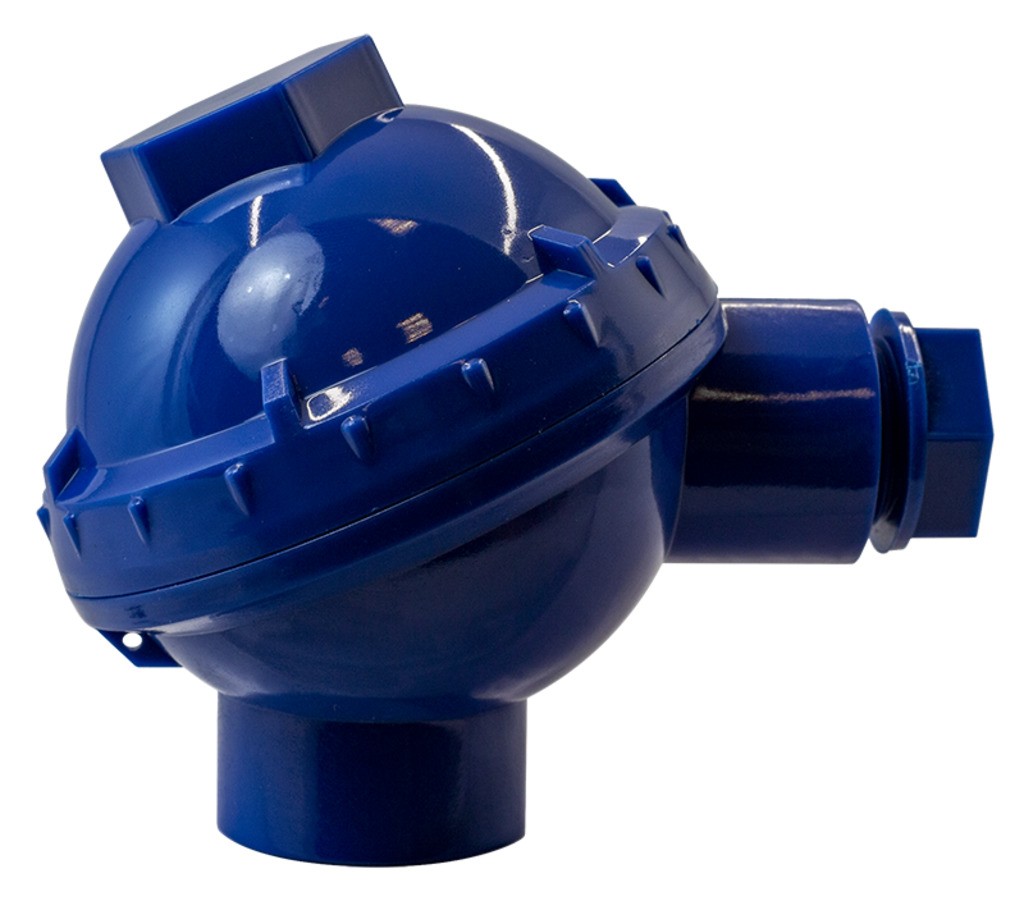

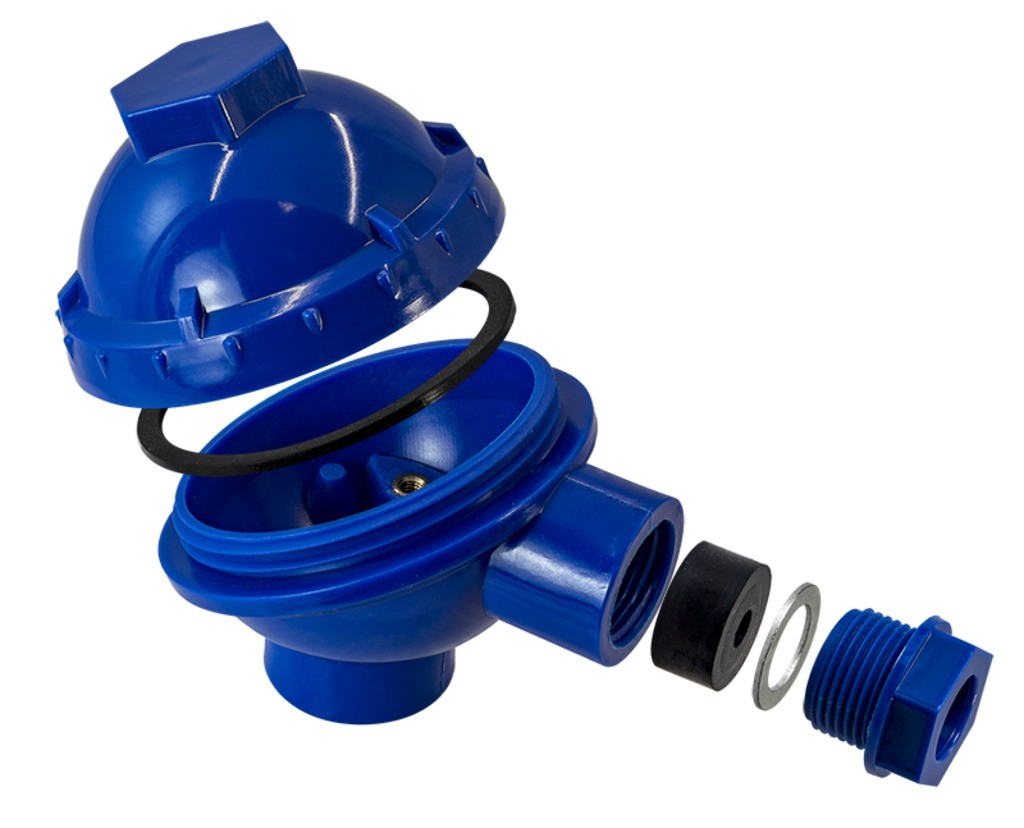

Коммутационная головка для термодатчиков ГДТ-46-33-НР

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).

Особенности:

• Широкий спектр применения в различных отраслях, в том числе пищевой, химической, судостроении и т.п. благодаря корпусу из нейлона, который обладает износостойкостью и устойчивостью к трению, имеет небольшой вес, устойчив к ультрафиолету, спиртам, слабым растворам кислот, щелочам, растворителям, горюче-смазочным жидкостям, морской воде
• Стандартная резьба G½" позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы

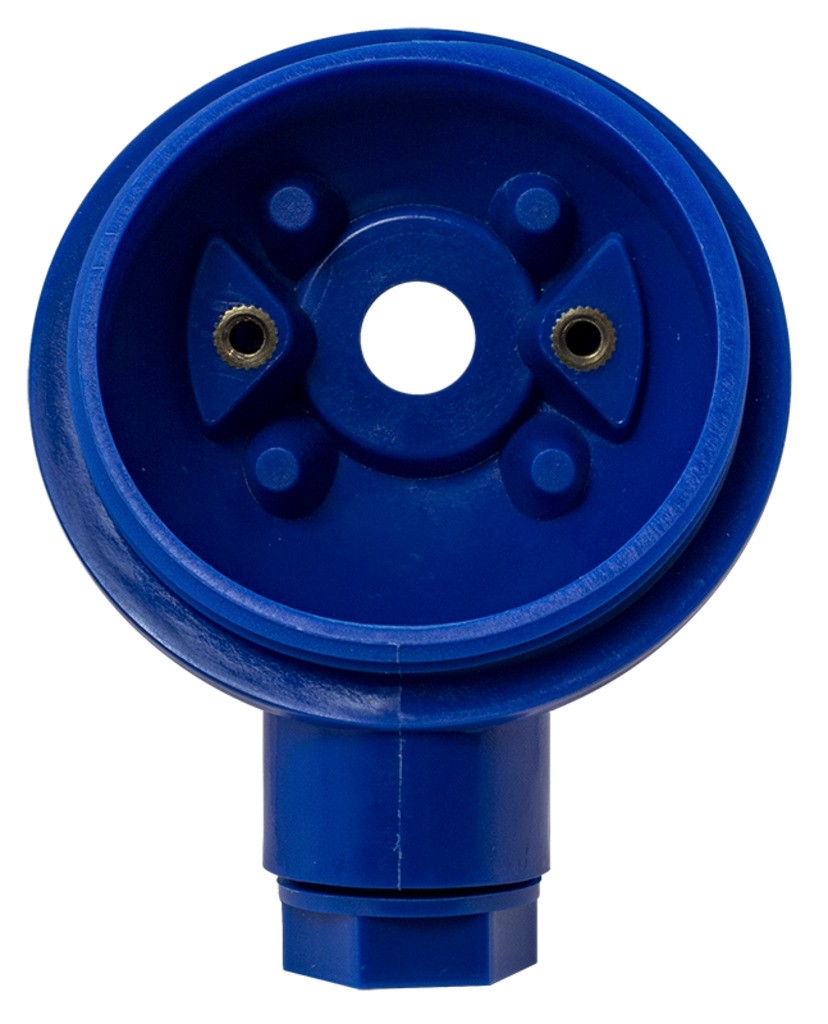

• Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
  • диаметр, не превышающий 46 мм;
  • расстояние между крепежными отверстиями 33 мм.

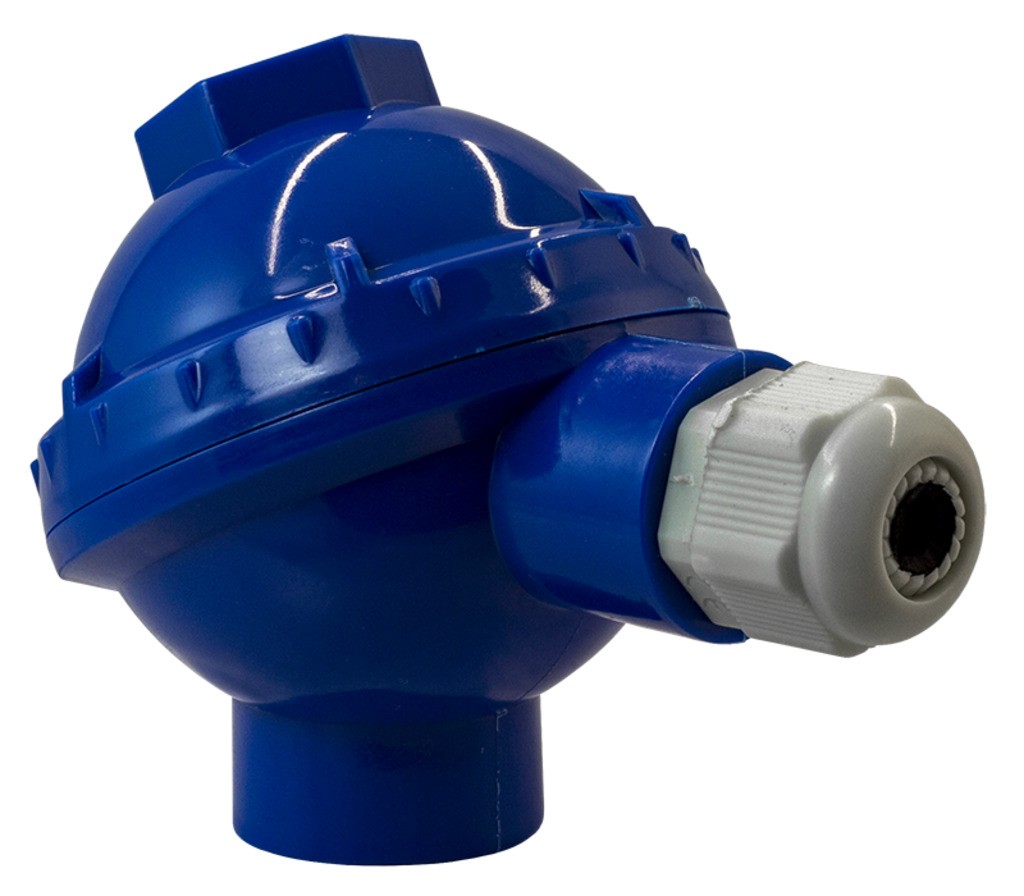

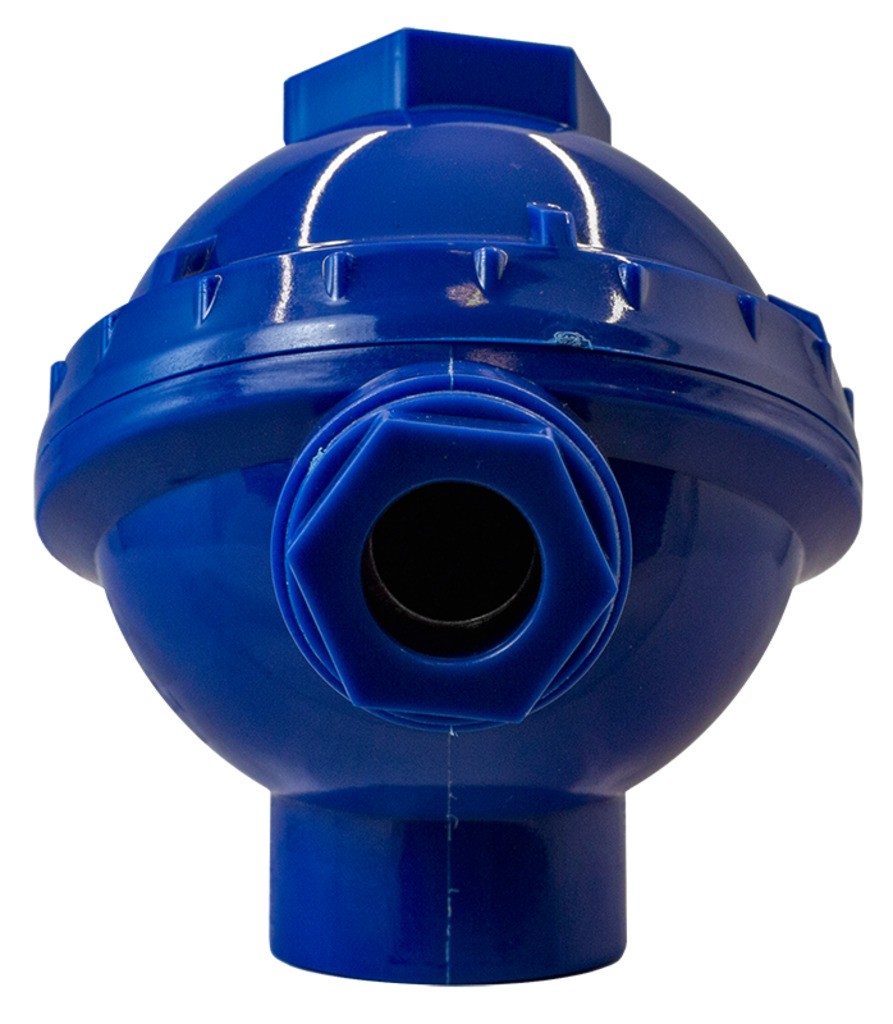

• В отверстие Gy с резьбой М20×1,5 для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20

Технические характеристики

Монтаж

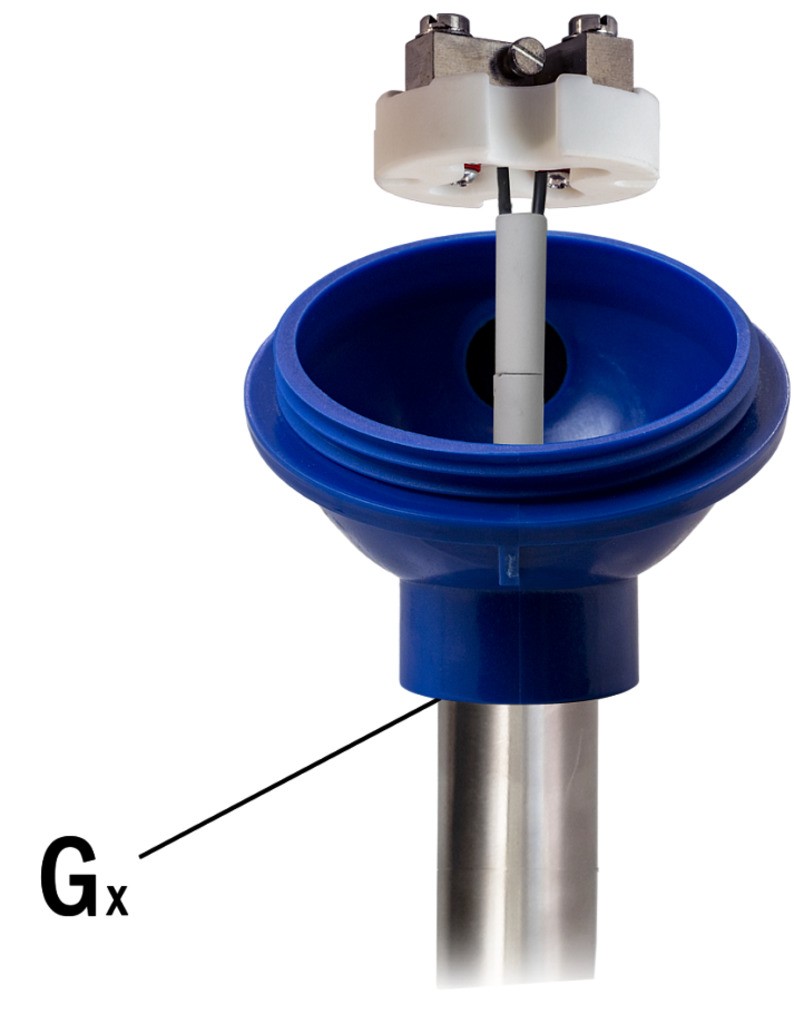

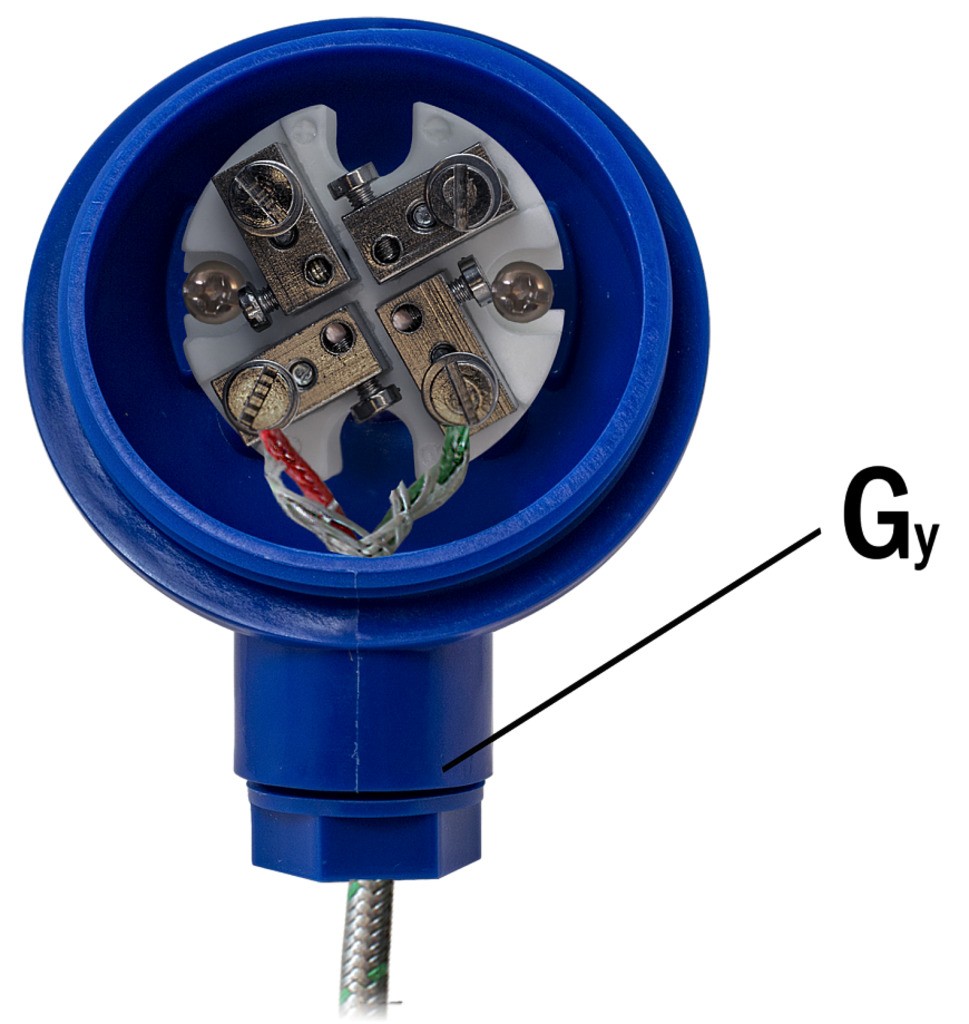

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой Gx (см. чертеж). Кабельный ввод — отверстие с резьбой Gy (см. чертеж).

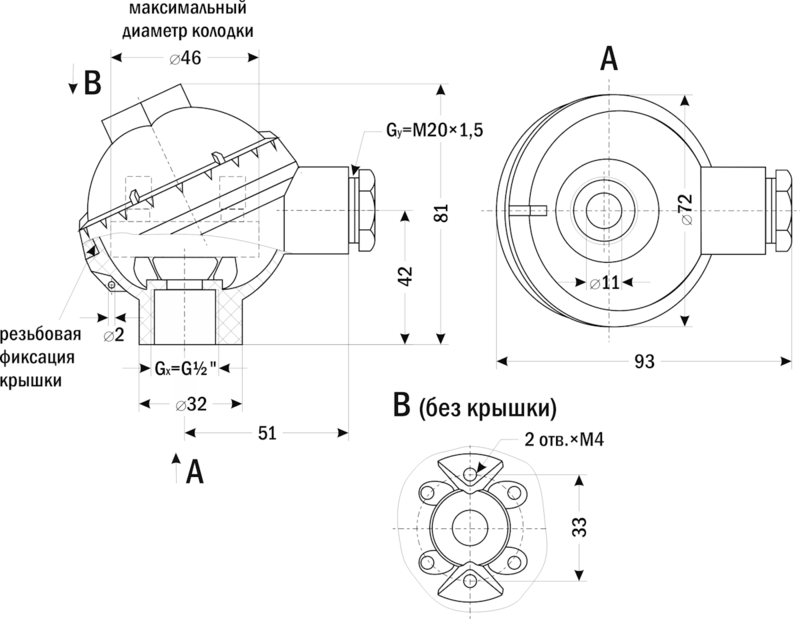

Габаритные размеры
