Амперметр однофазный щитовой Omix A1-1
Новинка
Амперметр однофазный щитовой с релейным выходом Omix A1-1 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока
Особенност
- Возможность подключения трансформатора тока
- 5 типоразмеров корпуса
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...5 А (прямое подключение) ~0...9999 А (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 1 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ~220 В, 50...60 Гц |
| Условия эксплуатации | −10...+50°С ≤ 85%RH |
| Высота символов | P44: 8 мм Р77, Р94, Р99, Р1212: 14 мм |
| Габаритные размеры | P44: 50×50×102 мм Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм |
| Размер врезного отверстия | P44: 45×45 мм Р1212: 111×111 мм |
| Вес | P44: 153 г Р77: 268 г |
Все модификации
| Артикул | Модель | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|
| E60879 | Omix P44-A1-1 | P44 | Со склада | 2062 руб. |
| E60880 | Omix P77-A1-1 | P77 | Со склада | 2062 руб. |
| E60881 | Omix P94-A1-1 | P94 | Со склада | 2062 руб. |
| E60882 | Omix P99-A1-1 | P99 | Со склада | 2062 руб. |
| E60883 | Omix P1212-A1-1 | P1212 | Со склада | 2062 руб. |
| Габаритные размеры |
 |

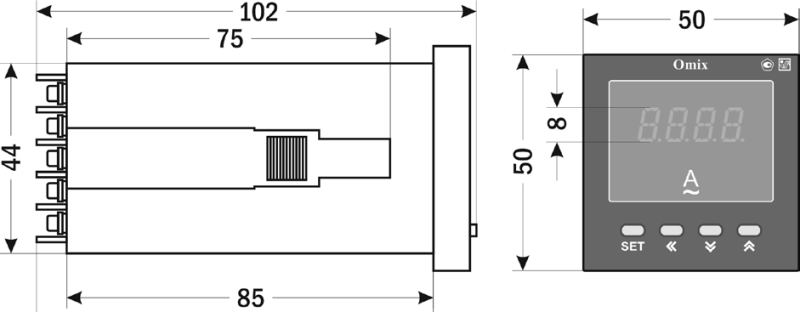

| P44 |
 |

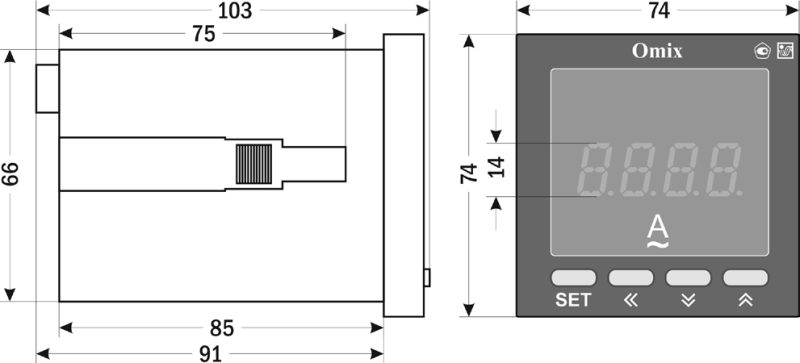

| P77 |
 |

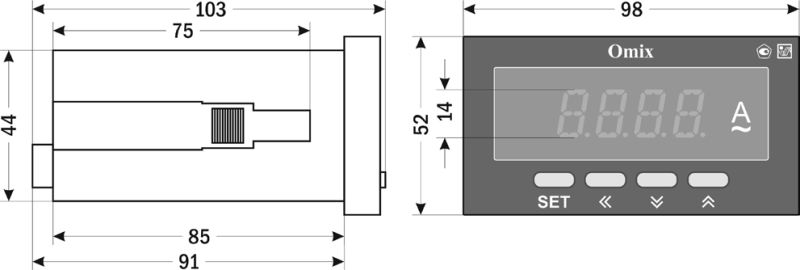

| P94 |
 |

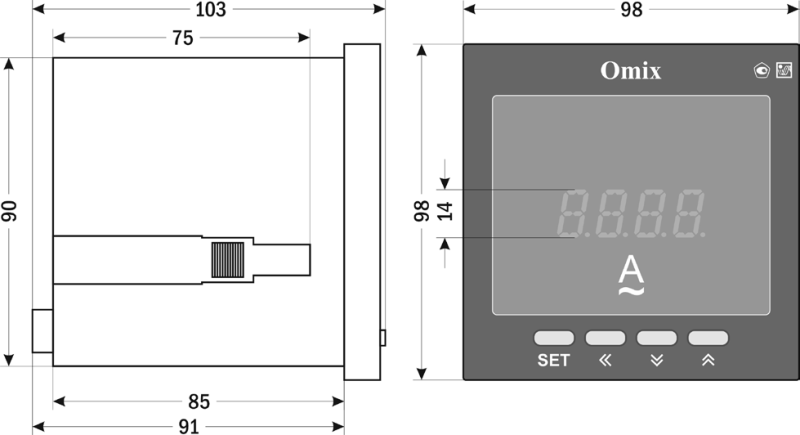

| P99 |
 |

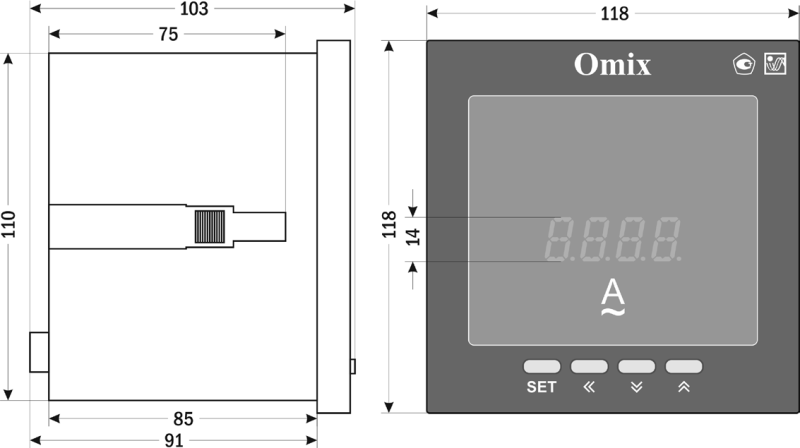

| P1212 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 14.8) | 11.10.2022 | 0.53 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
Цвет:
—
Высота символов:
—
Диапазон индикации силы тока:
—
Погрешность:
—
±(0,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Трансформатор тока:
—
Диапазон измерения силы тока:
—
~0...5 А (прямое подключение), ~0...9999 А (через трансформатор)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный
Широкий диапазон питания:
—
В комплекте:
—
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
Реле:
—
Защита:
—
Релейный выход:
—
Интерфейс:
—
Аналоговый выход:
—
Увеличенный в 1,5 раза размер индикатора:
—
Max:
—
Маркировка:
—
Питание реле:
—
Класс точности:
—
