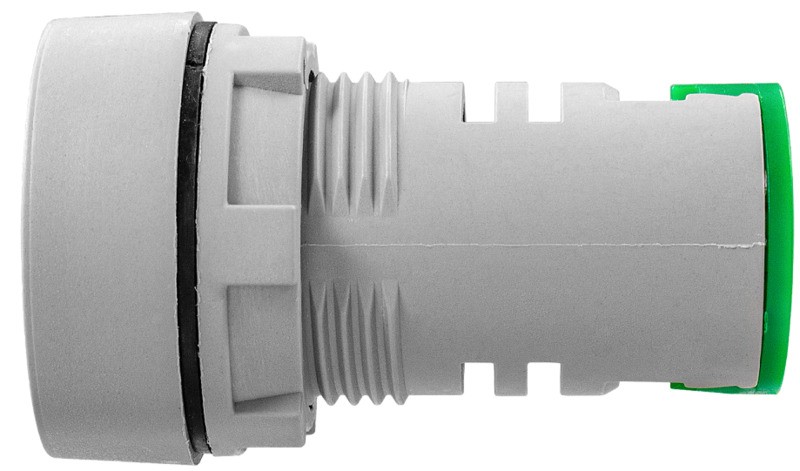

Цифровой индикатор частоты Omix R30-F1-1
Цифровой индикатор частоты Omix R30-F1-1 предназначен для отображения действующих значений частоты в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Индикаторы не являются средствами измерения и не подлежат периодической поверке.
Особенности
- Питание от измеряемой сети
- Срок службы более 30 000 часов
Технические характеристики
| Параметр | Значение |
| Цвет | Красный, зеленый, желтый, синий, белый |
| Высота символов | 11 мм |
| Диапазон индикации частоты | 0...99 Гц |
| Погрешность | ±(1,5% + 1 е.м.р.) |
| Диаметр монтажного отверстия | 22 мм |
| Питание | От измеряемой сети ~220 В (максимально до ~380 В) |

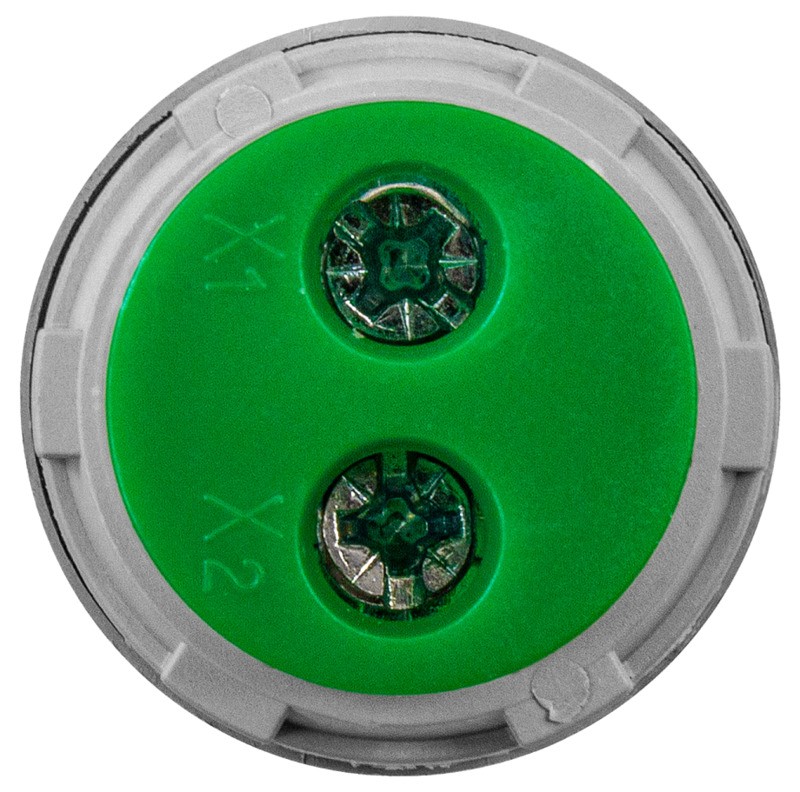

| Тип подключения питания | Винтовое, 0,5…2,5 мм² |
| Тип подсветки | LED |
| Яркость | 100 кд/м² |
| Уровень изоляции | 2,5 кВ, 1 мин |
| Материал корпуса | PBT (полибутилентерефталат) |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Срок службы | 30 000 ч |
| Условия эксплуатации | −25...+55°C ≤ 90%RH |
| Условия хранения | −40...+70°C ≤ 90%RH |
| Габаритные размеры | ∅ 29×47 мм |
| Вес | 17 г |
Все модификации
| Артикул | Цвет | Срок поставки | Стоимость |
|---|---|---|---|
| M69566 | красный | 120 дней | 413 руб. |
| M69567 | зеленый | Со склада | 413 руб. |
| M69568 | желтый | 120 дней | 413 руб. |
| M69569 | синий | 120 дней | 413 руб. |
| M69570 | белый | 120 дней | 413 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 02.03.2023 | 0.59 Мб |  |
Цвет:
—
красный, зеленый, желтый, синий, белый
Высота символов:
—
11 мм
Диапазон индикации напряжения:
—
Диапазон индикации частоты:
—
0...99 Гц
Погрешность:
—
±(1,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
22 мм
Степень пылевлагозащиты:
—
IP65
Присоединение питания:
—
винтовое
