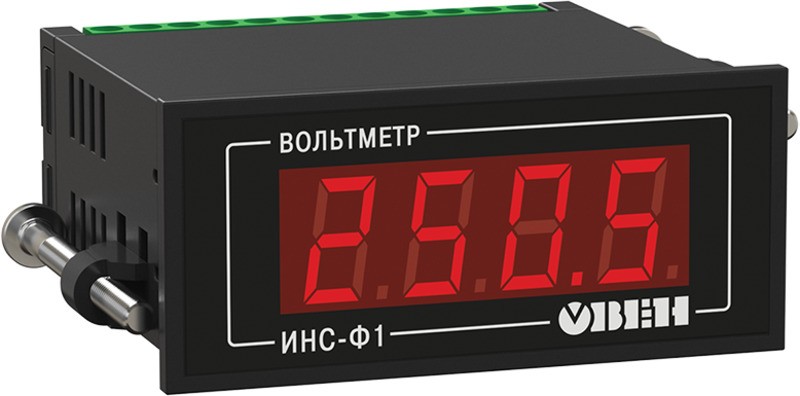

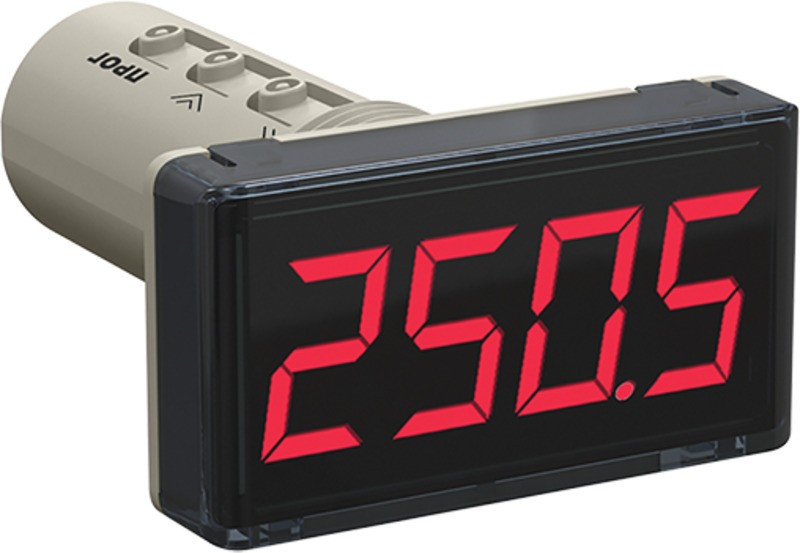

Вольтметр ОВЕН ИНС-Ф1
Новинка
ИНС-Ф1 предназначен для измерения напряжения питающей сети. Прибор может быть использован в различных отраслях промышленности, коммунального и сельского хозяйства
Особенности
- Низкая погрешность измерений
- Простота в эксплуатации
- Время опроса: не более 1 с
Технические характеристики
| Параметр | Значение |
| Напряжение питания - Корпус Щ3 - Корпус Щ9 | ~90...264 В, 47...63 Гц =8...30 В |
| Потребляемая мощность | ≤ 4 ВА |
| Количество входов | 1 |
| Входной сигнал ИНС-Ф1.1 | ~40...400 В, 47...63 Гц |
| Входной сигнал ИНС-Ф1.2 | ~5...400 В, 47...63 Гц |
| Основная погрешность измерений | 0,25% |
| Входное сопротивление | ≥ 500 кОм |
| Тип корпуса | Щ3 или Щ9 |
| Температура эксплуатации | −20…+50°C |
| Температура хранения | −25…+55°C |
| Степень защиты корпуса | IP54 |
| Габаритные размеры - Корпус Щ3 - Корпус Щ9 | 34×70×76 мм 26×48×65 мм |
| Вес | ≤ 500 г |
Все модификации
| Артикул | Модель | Диапазон, В | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G50700 | ОВЕН ИНС-Ф1.2.Щ3 | ~5…400 | Щ3 | Со склада | 5760 руб. |
| G50701 | ОВЕН ИНС-Ф1.1.Щ3 | ~40…400 | Щ3 | Со склада | 5040 руб. |
| G50702 | ОВЕН ИНС-Ф1.2.Щ9 | ~5…400 | Щ9 | 1...2 недели | 5760 руб. |
| G50703 | ОВЕН ИНС-Ф1.1.Щ9 | ~40…400 | Щ9 | 1...2 недели | 5040 руб. |

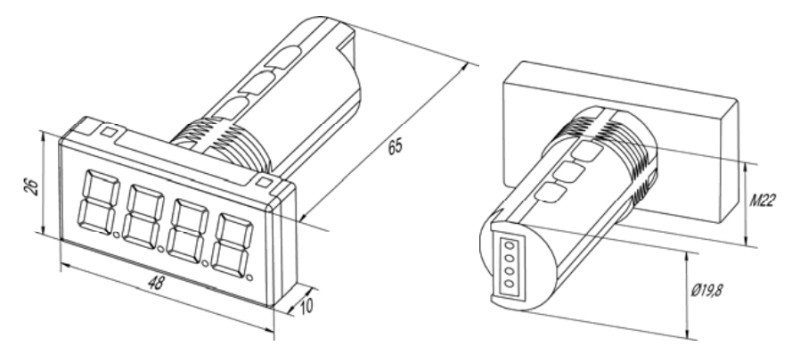

| Габаритные размеры | |
| Корпус Щ3 | Корпус Щ9 |
 |  |
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.07 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 28.04.2013 | 0.28 Мб |  |
Диапазон измерения напряжения:
—
~40...400 В (ИНС-Ф1.1), ~5...400 В (ИНС-Ф1.2)
Погрешность:
—
0,25%
Количество фаз:
—
Индикатор:
—
Монтаж:
—
в щит
Переходник на евровилку:
—
Цвет:
—
Высота символов:
—
Диапазон индикации напряжения:
—
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Госреестр:
—
Реле:
—
Защита:
—
IP54
Широкий диапазон питания:
—
Релейный выход:
—
Интерфейс:
—
Увеличенный в 1,5 раза размер индикатора:
—
Аналоговый выход:
—
Гальваническая развязка:
—
