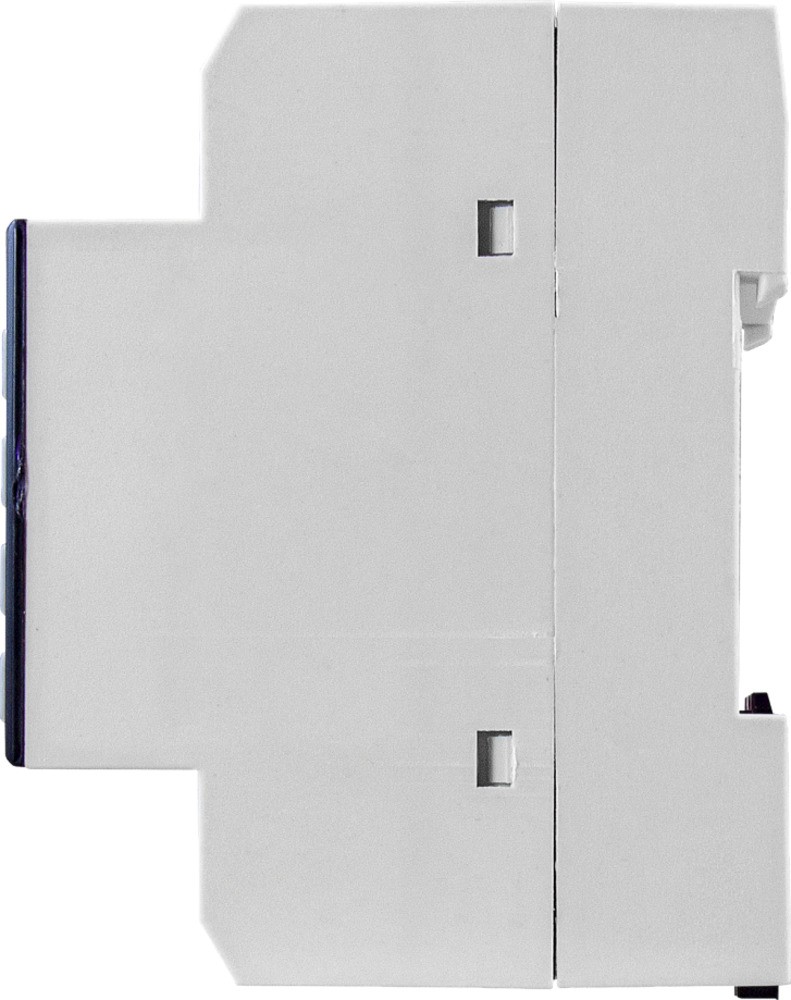

Вольтметр трехфазный на DIN-рейку с интерфейсом RS-485 Omix D3-V3-3-RS485-N2
Новинка
Трехфазный вольтметр с интерфейсом RS-485 Omix D3-V3-3-RS485-N2 с тремя независимыми индикаторами предназначен для измерения и индикации напряжения в трехфазных сетях переменного тока, а также для передачи измеренных значений по протоколу Modbus RTU
Особенности
- Выбор типа цепи – с нейтралью или без нейтрали
- Возможность подключения через трансформатор напряжения
- Может выдерживать длительные (до нескольких лет) перегрузки до 600 В
- Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int)
Технические характеристики
| Параметр | Значение |
| Диапазон измерения напряжения | ~0…500 В (прямое подключение) ~0...1,1 МВ (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения напряжения | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...9600 бит/с |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 3S |
| Высота символов | 6 мм |
| Габаритные размеры | 82×54×68 мм |
| Вес | 165 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 12.01.2023 | 0.68 Мб |  |
Диапазон измерения напряжения:
—
~0…500 В (прямое подключение), ~0...1,1 МВ (через трансформатор)
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
3
Индикатор:
—
3 независимых четырехразрядных светодиодных индикатора для отображения напряжения на каждой из фаз
Широкий диапазон питания:
—
≅85...264 В
Монтаж:
—
на DIN-рейку, стандарт 3S
Госреестр:
—
64439-22
Общий релейный выход:
—
Интерфейс:
—
RS-485
Аналоговый выход:
—
Режим измерения:
—
Реле:
—
3 реле:
—
