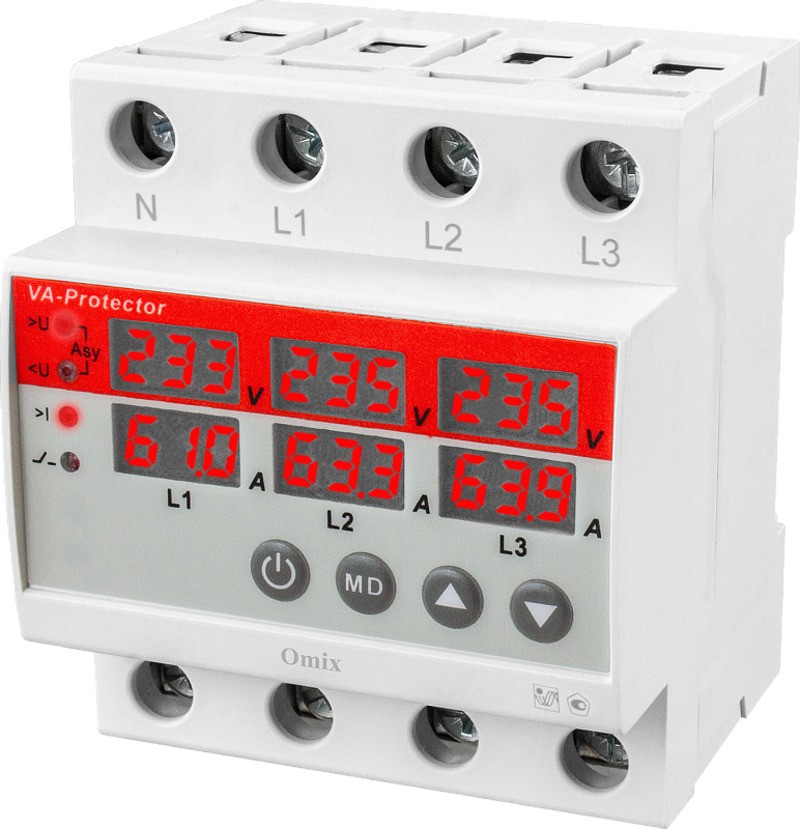

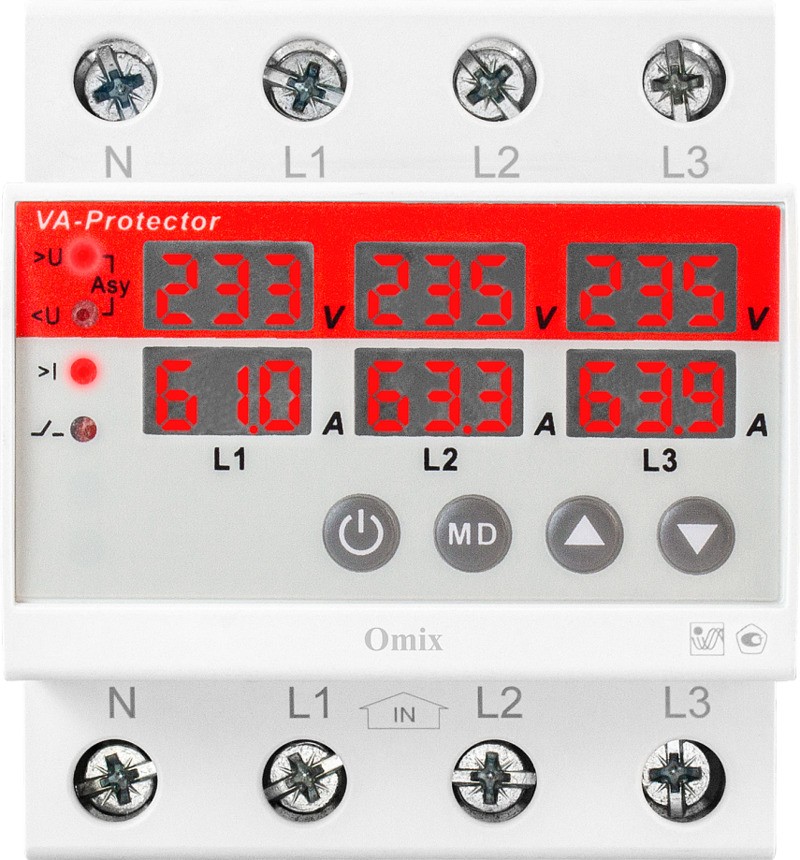

Реле контроля трехфазного тока и напряжения Omix D5-AV6-3-K6
Новинка
Реле Omix D5-AV6-3-K6 предназначено для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики
Особенности
- Для сетей с нейтралью
- Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 6,5 мм
- Светодиодные индикаторы состояния реле и аварийных ситуаций
- Настраиваемые пороги срабатывания реле для силы тока и напряжения
- Ручной или автоматический перезапуск реле при устранении аварийной ситуации
- Регулируемая задержка срабатывания реле по току 2...600 с
- Питание от контролируемого напряжения ~50...400 В
Технические характеристики
| Параметр | Значение |
| Рабочее напряжение | ~50...400 В |
| Номинальное напряжение Uном | ~220 В |
| Рабочая частота тока | 45...65 Гц |
| Пределы регулирования порога срабатывания при превышении напряжения | ~230...300 В |
| Пределы регулирования порога срабатывания при падении напряжения | ~145...210 В |
| Пределы порога срабатывания при превышении силы тока | 1...63 А |
| Пределы порога асимметрии (перекоса) фаз | 20...99% |
| Погрешность измерения напряжения | ±1% |
| Гистерезис (зона возврата) | 5% |
| Задержка включения реле | 2...600 с |
| Задержка времени срабатывания реле - при превышении уставки напряжения - при падении напряжения - при превышении уставки тока - при асимметрии фаз | 0,5 c 0,5 c 2...600 c 10 c |
| Коммутационная способность реле | ~63 А, 400 В |
| Механическая износостойкость | ≥ 100 000 циклов |
| Электрическая износостойкость | ≥ 1 000 000 циклов |
| Номинальное напряжение изоляции | 450 В |
| Условия эксплуатации | −20...+55°С, ≤ 50%RH |
| Температура хранения | −35...+75°С |
| Степень защиты | IP20 |
| Монтаж | На DIN-рейку, стандарт 5S |
| Высота символов | 6,5 мм |
| Габаритные размеры | 82×71,5×67 мм |
| Вес | 377 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 28.01.2023 | 1.19 Мб |  |
Диапазон измерения напряжения:
—
Диапазон измерения силы тока:
—
Диапазон измерения частоты:
—
Погрешность:
—
±1%
Количество фаз:
—
3
Индикатор:
—
6 трехразрядных светодиодных индикаторов
Монтаж:
—
на DIN-рейку, стандарт 5S
Госреестр:
—
Диапазон измерения коэффициента мощности:
—
Диапазон измерения активной мощности:
—
Диапазон измерения реактивной мощности:
—
Диапазон измерения активной энергии:
—
Диапазон измерения реактивной энергии:
—
Интерфейс:
—
Диапазон измерения полной мощности:
—
Max/min:
—
Пределы регулирования порога срабатывания при превышении напряжения:
—
230...300 В
Пределы регулирования порога срабатывания при падении напряжения:
—
145...210 В
Пределы порога срабатывания при превышении силы тока:
—
1...63 А
Пределы порога асимметрии (перекоса) фаз:
—
20...99%
Реле:
—
~63 А, 400 В
