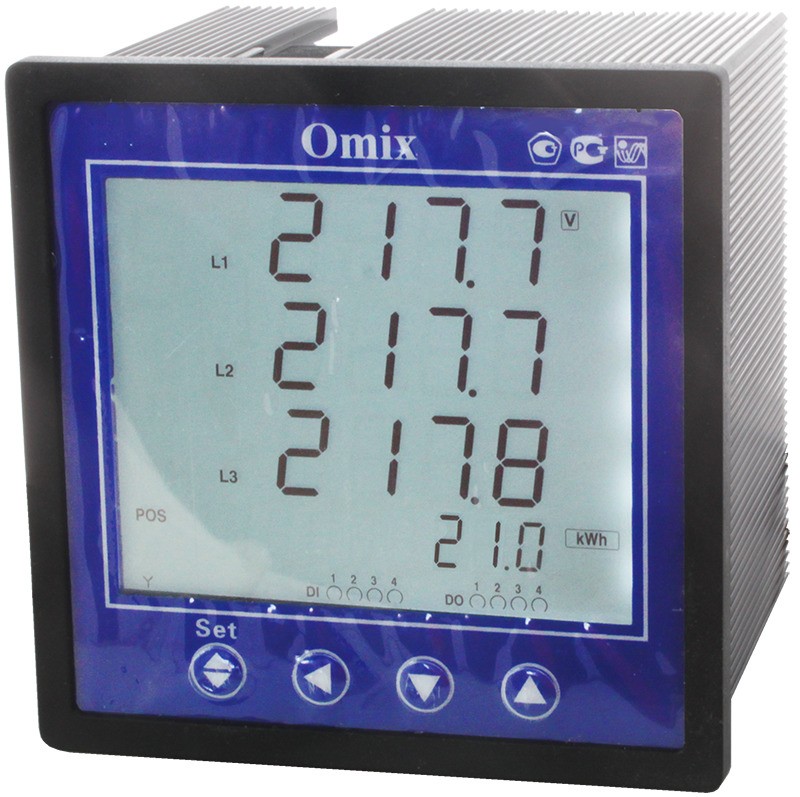

Мультиметр трехфазный щитовой Omix P99-MY-3-4K-RS485

Name: Мультиметр трехфазный щитовой Omix P99-MY-3-4K-RS485
Brand: АРК "Энергосервис"
SKU: A8865
Price: 19950 RUB
Availability: InStock

Новинка

Артикул: A8865

Сравнить

Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности и коэффициента мощности, cos φ и энергии

От 19950 руб.

Характеристики

Диапазон измерения напряжения:

—

0…400 В (прямое подключение), 0...1,2 МВ (с трансформатором)

Диапазон измерения силы тока:

—

0…5 А (прямое подключение), 0...50 кА (с трансформатором)

Диапазон измерения частоты:

—

45...65 Гц

Погрешность:

—

±(0,5% + 1 е.м.р.)

Количество фаз:

—

Индикатор:

—

ЖК-дисплей с подсветкой

Монтаж:

—

в щит

Госреестр:

—

№ 64439-22

Диапазон измерения коэффициента мощности:

—

Диапазон измерения активной мощности:

—

Диапазон измерения реактивной мощности:

—

Диапазон измерения активной энергии:

—

Диапазон измерения реактивной энергии:

—

Интерфейс:

—

RS-485

Диапазон измерения полной мощности:

—

Max/min:

—

среднее

Пределы регулирования порога срабатывания при превышении напряжения:

—

Пределы регулирования порога срабатывания при падении напряжения:

—

Пределы порога срабатывания при превышении силы тока:

—

Пределы порога асимметрии (перекоса) фаз:

—

Реле:

—

Диапазон измерения мощности:

—

0…10 ГВА

Диапазон измерения cos φ:

—

0…1

Диапазон измерения энергии:

—

0…10 ГВт•ч

4 реле:

—

~1 А, 240 В

Дисплей:

—

Узнать цену

Описание
Характеристики

Мультиметр трехфазный щитовой Omix P99-MY-3-4K-RS485 для измерения и индикации электрических параметров трехфазной сети переменного тока: силы тока, напряжения, частоты, мощности и коэффициента мощности, cos φ и энергии
Прежнее название прибора: Omix P99-MY-3-0.5-4K-RS485

Особенности

Большой ЖК-дисплей с подсветкой
Два импульсных выхода для активной и реактивной энергии
Возможность подключения через трансформаторы тока и напряжения
Выбор типа цепи – с нейтралью или без нейтрали
Устойчивость к длительным перегрузкам до 6 А и 480 В, а также к кратковременным перегрузкам в 10 раз в течение 5 с для токовых входов и в 2 раза в течение 1 с для входов напряжения.
Отдельная область ЖК-дисплея для отображения активной или реактивной электрической энергии

Технические характеристики

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Точность измерения
Диапазон измерения	силы тока	0…5 А	0…50 кА	±0,5% ± 1 е.м.р.
	напряжения	0…400 В	0…1,2 МВ
	активной мощности	0…10 ГВт
	реактивной мощности	0…10 ГВАр
	полной мощности	0…10 ГВА
	частоты	45…65 Гц		± 0,1 ГЦ
	cos φ	0…1		± 0,01
	активной энергии	0…10 ГВт·ч		± 0,5%
	реактивной энергии	0…10 ГВАр·ч		± 2%
Релейный выход		4 × ~1 А, 240 В
Скорость измерения		3 изм./c
Интерфейс		RS-485, Modbus RTU
Потребляемая мощность		< 5 ВА
Питание		≅85…264 В, 50…60 Гц
Условия эксплуатации	Температура	−10…+50 °C
Условия эксплуатации	Влажность	≤ 85%RH
Степень защиты		IP20
Габаритные размеры		96×96×105 мм
Размеры врезного отверстия		92×92 мм
Вес		374 г

Габаритные размеры

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (v.17.5)	07.02.2023	1.18 Мб
Свидетельство об утверждении типа средств измерения	11.10.2022	1.25 Мб
«ARC.OPCServer» ПО для внедрения прибора в SCADA системы	11.10.2022	2.88 Мб
