Мультиметр трехфазный щитовой Omix P99-M5-3
Новинка
Мультиметр трехфазный щитовой Omix P99-M5-3 предназначен для измерения и индикации электрических параметров трехфазной сети переменного тока – силы тока, напряжения, частоты, мощности, cos φ и потребляемой энергии
Прежнее название прибора: Omix P99-M-3-0.5
Особенности
- Два импульсных выхода для активной и реактивной энергии
- Возможность подключения через трансформаторы тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 480 В
Модели
- Omix P99-M5-3 – базовая версия
- Omix P99-M5-3-RS485 – версия с интерфейсом RS485
- Omix P99-M5-3-4K-RS485 – версия с интерфейсом RS485 и 4 реле ~1 А, 240 В
- Omix P99-M5-3-4I420-RS485 – версия с интерфейсом RS485 и 4 аналоговыми выходами 0(4)...20 мА
Технические характеристики
| Параметр | Значение | |||
| Прямое подключение | С трансформатором | Погрешность | ||
Диапазон измерения | силы тока | 0…5 А | 0…50 кА | ±(0,5% + 1 е.м.р.) |
| напряжения | 0…380 В | 0…1,14 МВ | ||
| частоты | 45…65 Гц | ±0,1 Гц | ||
| коэффициента мощности | 0…1 | ±0,01 | ||
| активной мощности | 0…10 ГВт | ±(0,5% + 1 е.м.р.) | ||
| реактивной мощности | 0…10 ГВАр | |||
| полной мощности | 0…10ГВА | |||
| активной энергии | 0…10 ГВт∙ч | |||
| реактивной энергии | 0…10 ГВАр∙ч | ±2,0% | ||
| Релейный выход | 4 реле ~1 А, 240 В (для Omix P99-M-3-0,5-4K-RS485) | |||
| Аналоговый выход | 4 выхода 0(4)...20 мА (для Omix P99-M-3-0,5-4I420-RS485) | |||
| Интерфейс | RS-485, Modbus RTU (кроме базовой версии) | |||
| Скорость измерения | 3 изм./с | |||
| Питание | ≅85…264 В, 50…60 Гц | |||
| Потребляемая мощность | < 5 ВА | |||
| Условия эксплуатации | −10…+50°С, ≤ 85%RH | |||
| Условия хранения | −25…+70°С, ≤ 85%RH | |||
| Степень защиты | IP20 | |||
| Габаритные размеры | 96×96×86 мм | |||
| Размеры врезного отверстия | 92×92 мм | |||
Все модификации
| Артикул | Модель | Интерфейс | Реле | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M23609 | Omix P99-M5-3 | Нет | Нет | Со склада | 16211 руб. |
| M23610 | Omix P99-M5-3-4I420-RS485 | 4 I420, RS485 | Нет | Со склада | 24225 руб. |
| M23611 | Omix P99-M5-3-RS485 | RS485 | Нет | Со склада | 18881 руб. |
| M23612 | Omix P99-M5-3-4K-RS485 | RS485 | 4x ~1А, 250В | Со склада | 21731 руб. |

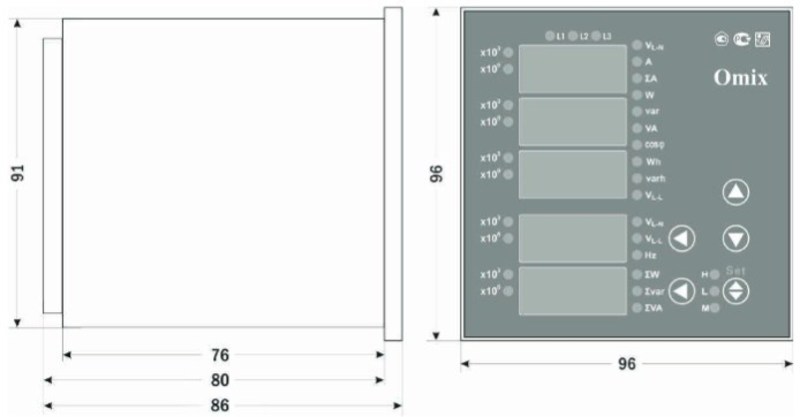

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 17.1) | 28.05.2023 | 1.75 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
| «ARC.OPCServer» ПО для внедрения прибора в SCADA системы | 11.10.2022 | 2.88 Мб |  |
| «ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485 | 01.08.2012 | 1.05 Мб | |
Диапазон измерения напряжения:
—
~0…380 В (прямое подключение), ~0...1,14 МВ (с трансформатором)
Диапазон измерения силы тока:
—
~0...5 А (прямое подключение), ~0...50 кА (с трансформатором)
Диапазон измерения частоты:
—
45...65 Гц
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
3
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
Интерфейс:
—
RS-485 (опция)
Диапазон измерения мощности:
—
0…10 ГВА
Диапазон измерения cos φ:
—
0...1
Диапазон измерения энергии:
—
0…10 ГВт•ч
4 реле:
—
~1 А, 240 В или 4 аналоговых выхода 0(4)...20 мА (опция)
Дисплей:
—
5 светодиодных 4-разрядных индикатора
