Вольтамперметр постоянного тока щитовой Omix PQ42-DAV2
Новинка
Щитовой цифровой индикатор тока и напряжения (вольтамперметр) Omix PQ42-DAV2 предназначен для измерения и индикации напряжения и силы тока в сетях постоянного тока
Особенности
- Питание =5...30 В

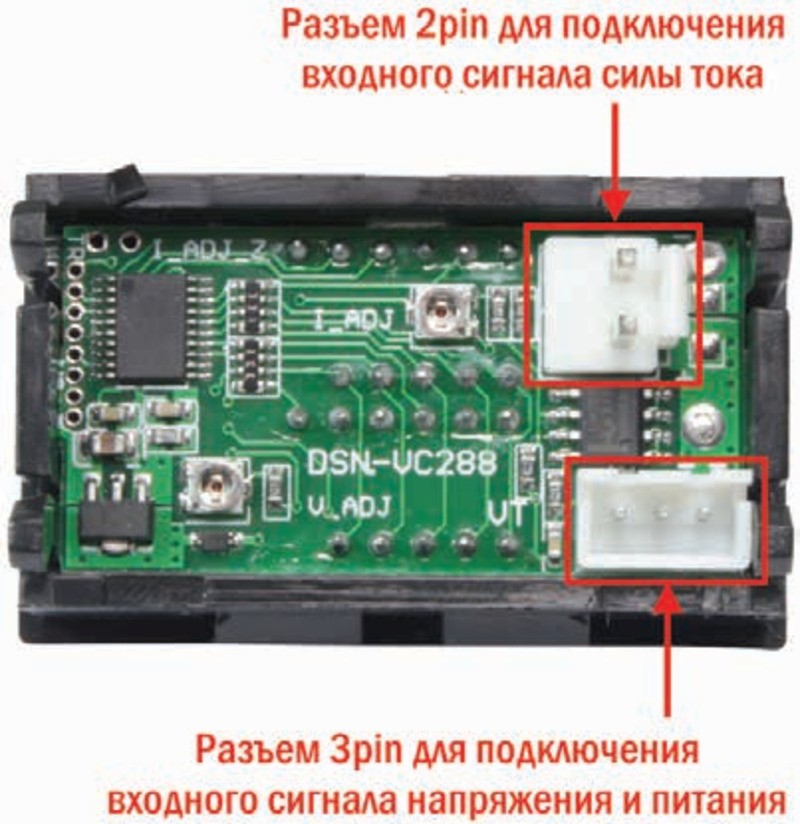

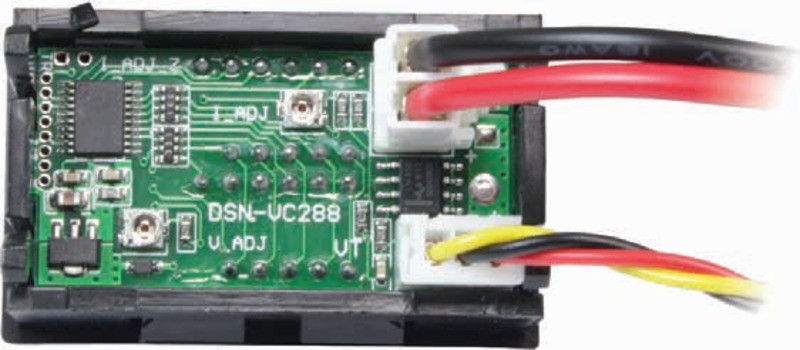

- Разъем подключения входного сигнала напряжения и питания 3pin (в комплекте провод для подключения 145 мм)
- Разъем подключения входного сигнала силы тока 2pin (в комплекте провод для подключения 145 мм)
- Компактный корпус, открытый сзади
Технические характеристики
| Параметр | Значение | ||
| Диапазон измерения напряжения | =5...30 В | ||
| Диапазон измерения силы тока | =0...10 А (прямое подключение) | =0...50 А (через внешний шунт 50 А/75 мВ) | =0...100 А (через внешний шунт 100 А/75 мВ) |
| Погрешность | ±(1,0% + 1 е.м.р.) | ||
| Скорость измерения | 2 изм./с | ||
| Потребляемая мощность | ≤ 0,5 Вт | ||
| Питание прибора | =5...30 | ||
| Условия эксплуатации | −5...+50°С, ≤ 85%RH | ||
| Условия хранения | −40...+70°С, ≤ 85%RH | ||
| Монтаж | В щит | ||
| Высота символов | 7 мм | ||
| Габаритные размеры корпуса | 29×48×23 мм | ||
| Размер монтажного отверстия | 27×46 мм | ||
| Габаритные размеры шунта | – | 18×120×25 мм | 24×103×22 мм |
Все модификации
| Артикул | Диапазон измерения тока, А | Срок поставки | Стоимость |
|---|---|---|---|
| O54274 | =0…10 | Со склада | 385 руб. |
| O54275 | =0…50 | Со склада | 825 руб. |
| O54276 | =0…100 | Со склада | 1125 руб. |
| Габаритные размеры |
 |
| Размеры прибора |
 |
| Размеры шунта 50 А |
 |
| Размеры шунта 100 А |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.46 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
Диапазон измерения напряжения:
—
=5...30 В
Три модификации прибора с разными диапазонами измерения силы тока:
—
=0...10 А, =0...50 А, =0...100 А
Погрешность:
—
±(1,0% + 1 е.м.р.)
Индикатор:
—
2 трехразрядных светодиодных индикатора
Прямое подключение для модификации:
—

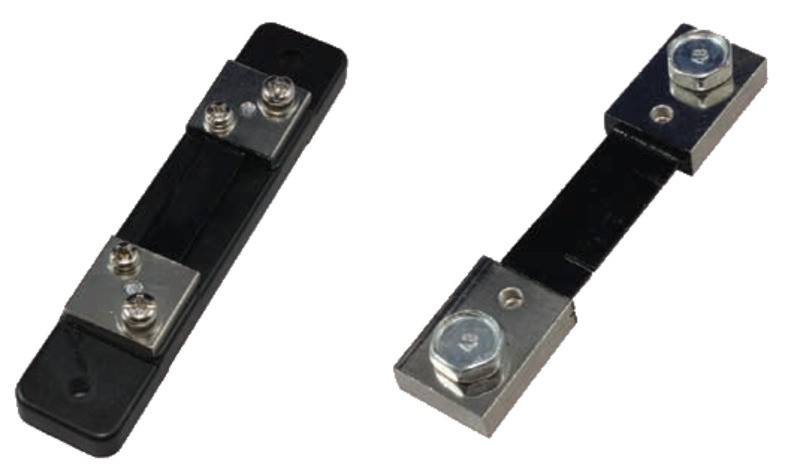

=0...10 А и обязательное подключение через внешний шунт */75 мВ (поставляется в комплекте) для модификаций =0...50 А и =0...100 А
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
