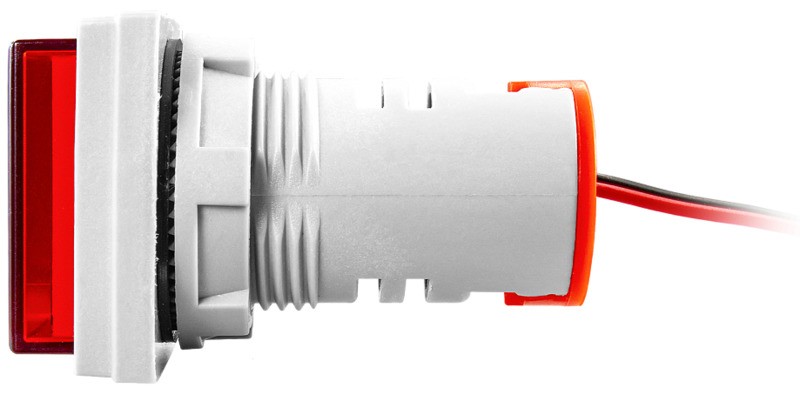

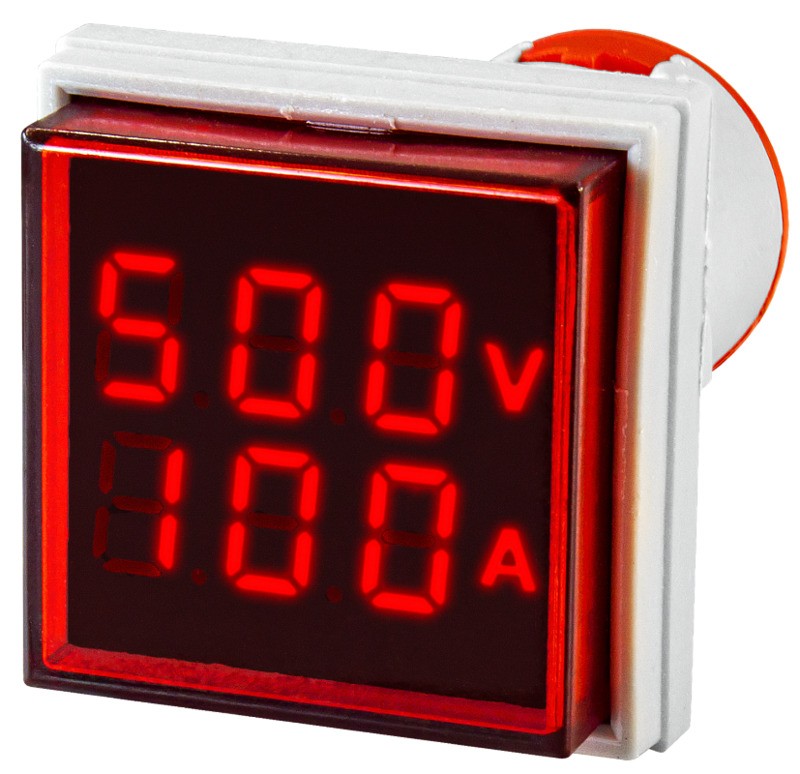

Цифровой индикатор тока и напряжения Omix T33-AV2-1-N2
Новинка
Цифровой индикатор напряжения и тока Omix T33-AV2-1-N2 предназначен для отображения действующих значений силы тока и напряжения в днофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Индикаторы не являются средствами измерения и не подлежат периодической поверке.
Особенности
- Широкий диапазон напряжения питания ~50…500 В
- Срок службы более 30 000 часов
Технические характеристики
| Параметр | Значение |
| Цвет | Красный |
| Высота символов | 6 мм |
| Диапазон индикации напряжения | ~50...500 В |
| Диапазон индикации силы тока | ~0...100 А |
| Погрешность | ±(1,5% + 1 е.м.р.) |
| Диаметр монтажного отверстия | 22 мм |
| Частота измеряемого напряжения | 50…60 Гц |
| Потребление тока | 20 мА |
| Допустимое отклонение напряжения | 20% |

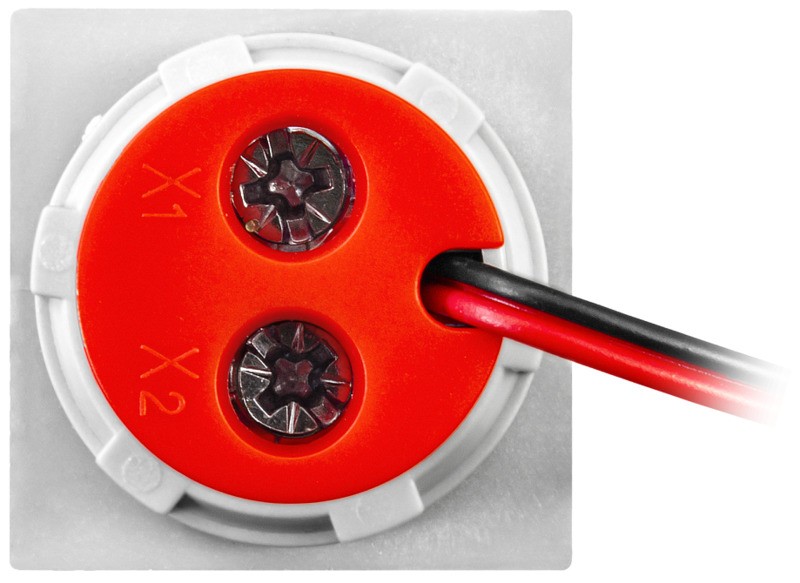

| Тип подключения питания | Винтовое, 0,5…2,5 мм² |
| Тип подсветки | LED |
| Яркость | 100 кд/м2 |
| Уровень изоляции | 2,5 кВ, 1 мин |
| Материал корпуса | PBT (полибутилентерефталат) |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Срок службы | 30 000 ч |
| Условия эксплуатации | −25...+55°C ≤ 90%RH |
| Условия хранения | −40...+70°C ≤ 90%RH |
| Габаритные размеры | 31×31×50 мм |

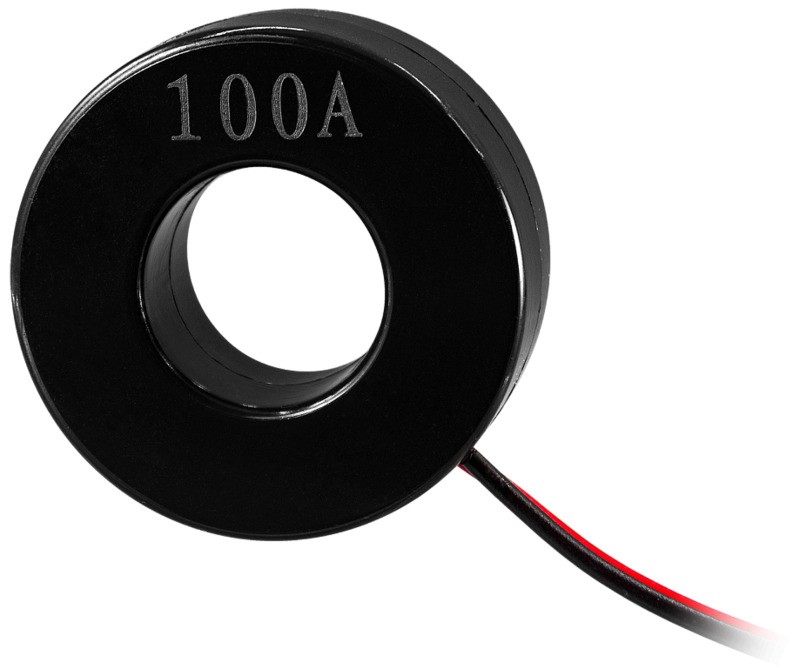

| Габаритные размеры трансформатора | ∅ 33×13 мм |
| Вес (с трансформатором) | 46 г |
| Схема подключения |
 |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
Индикатор:
—
Высота символов:
—
6 мм
Диапазон индикации напряжения:
—
~50...500 В
Диапазон индикации силы тока:
—
~0...100 А
Диапазон индикации частоты:
—
Диапазон индикации активной мощности:
—
Диапазон индикации коэффициента мощности:
—
Диапазон индикации активной энергии:
—
Погрешность:
—
±(1,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
22 мм
Степень пылевлагозащиты:
—
IP65
Присоединение питания:
—
винтовое
Трансформатор тока:
—
в комплекте
Цвет:
—
красный
Широкий диапазон питания:
—
