Цифровой индикатор-мультиметр Omix Т55-M6-1
Новинка
Цифровой индикатор-мультиметр Omix T55-M6-1 предназначен для отображения действующих значений напряжения, силы тока, частоты, активной мощности, коэффициента мощности и активной энергии в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Индикаторы не являются средствами измерения и не подлежат периодической поверке.
Особенности
- Цветной СД-дисплей
- Свой цвет для каждого цифрового индикатора — для быстроты и удобства восприятия информации
- Широкий диапазон питания от измеряемой сети ~50...300 В
- Автосохранение: при отключении питания в энергонезависимой памяти прибора сохраняется значение текущей активной энергии. При повторном включении питания счет возобновится с сохраненного значения

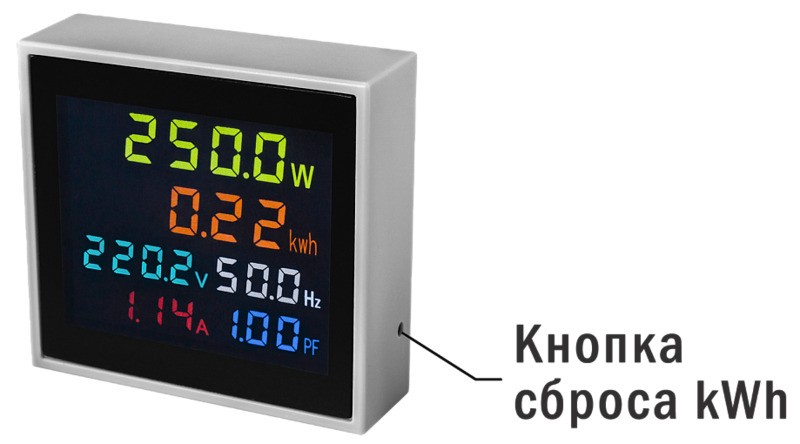

- Возможность сброса счетчика активной энергии кнопкой на корпусе (утоплена, нажимается скрепкой)
- Срок службы более 30 000 часов
Технические характеристики
| Параметр | Значение |
| Дисплей | Цветной СД, 6 цветов |
| Высота символов | 5 мм (ток, напряжение, частота, коэффициент мощности) 6 мм (активная мощность, активная энергия) |
| Диапазон индикации напряжения | ~50...300 В |
| Диапазон индикации силы тока | ~0...100 А |
| Диапазон индикации частоты | 45...65 Гц |
| Диапазон индикации активной мощности | 0...45 кВт |
| Диапазон индикации коэффициента мощности | 0...1 |
| Диапазон индикации активной энергии | 0...99 999 кВт∙ч |
| Погрешность | ±(1% + 2 е.м.р.) |
| Питание | ~50...300 В |

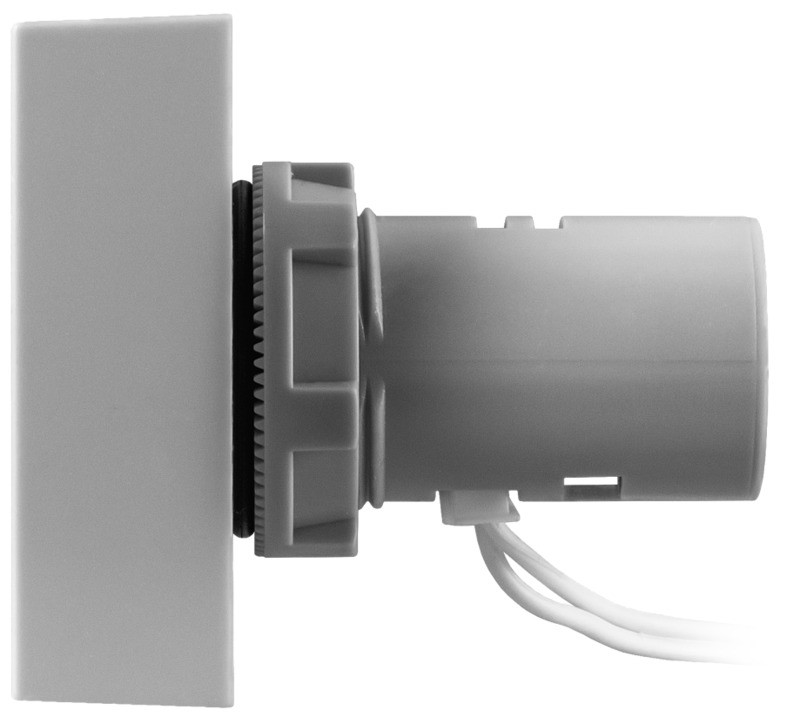

| Диаметр монтажного отверстия | 22 мм |

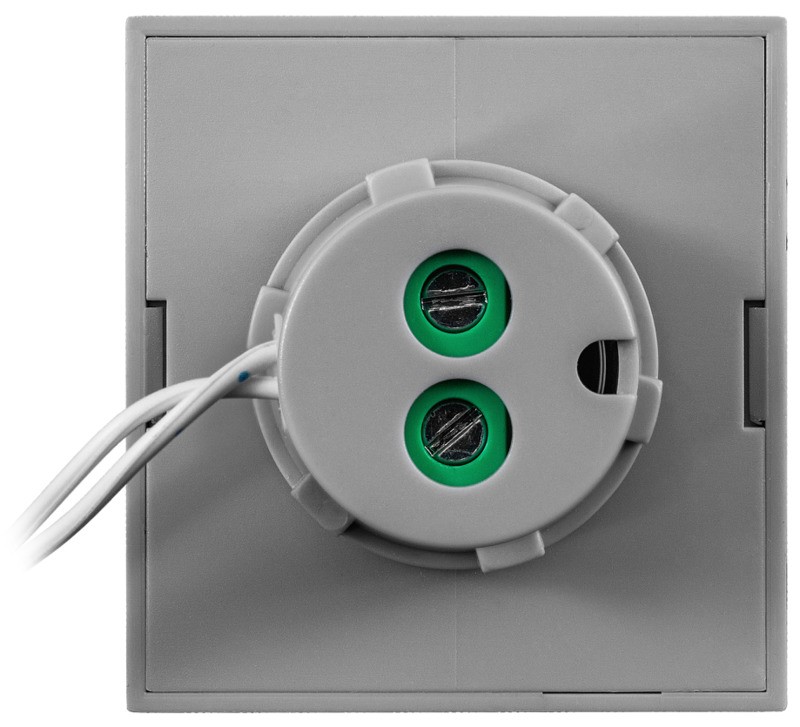

| Тип подключения питания | Винтовое, 0,5…2,5 мм² |
| Материал корпуса | Пластик ABS |
| Степень пылевлагозащиты | IP43 (со стороны лицевой панели) |
| Срок службы | 30 000 ч |
| Условия эксплуатации | −25...+55°C ≤ 90%RH |
| Условия хранения | −40...+90°C ≤ 85%RH |
| Габаритные размеры | 47×49×51 мм |
| Габаритные размеры трансформатора | ∅ 30×18 мм |
| Вес (с трансформатором) | 65 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.10.2023 | 0.48 Мб |  |
Индикатор:
—
6 независимых светодидных индикаторов: 2 пятиразрядных, 2 четырехразрядных и 2 трехразрядных
Высота символов:
—
5 мм, 6 мм
Диапазон индикации напряжения:
—
~50...300 В
Диапазон индикации силы тока:
—
~0...100 А
Диапазон индикации частоты:
—
45...65 Гц
Диапазон индикации активной мощности:
—
0...45 кВт
Диапазон индикации коэффициента мощности:
—
0...1
Диапазон индикации активной энергии:
—
0...99 999 кВт∙ч
Погрешность:
—
±(1% + 2 е.м.р.)
Диаметр монтажного отверстия:
—
22 мм
Степень пылевлагозащиты:
—
IP43
Присоединение питания:
—
винтовое

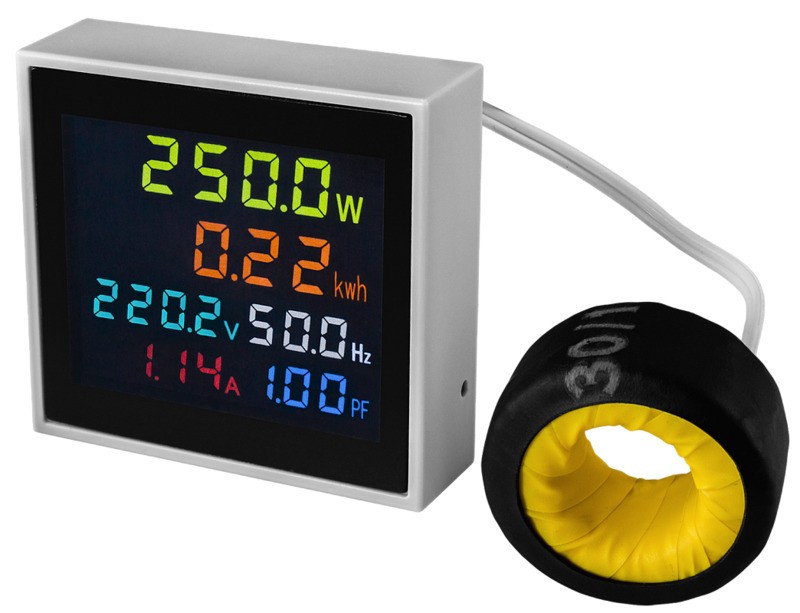

Трансформатор тока:
—
в комплекте
