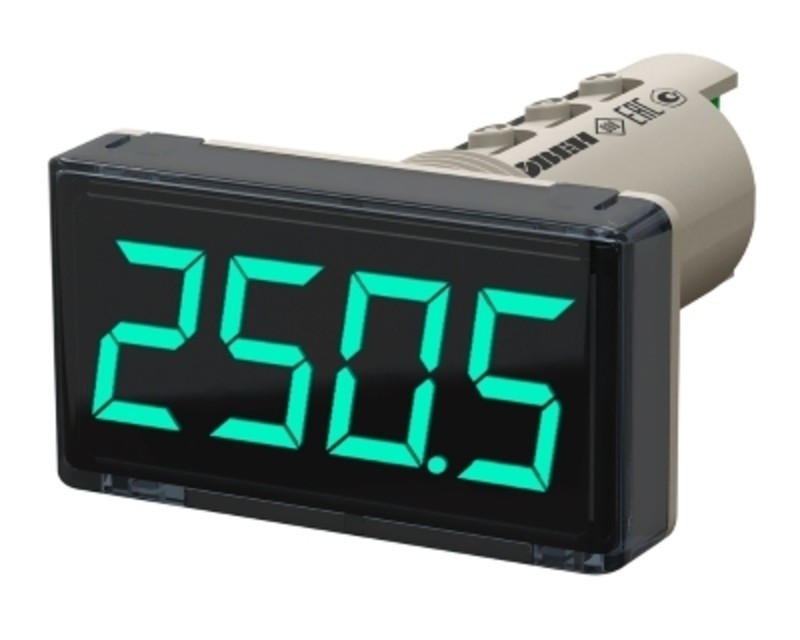

Измеритель технологических параметров ОВЕН ИТП-14
Измеритель технологических параметров ИТП-14 предназначен для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения, поддерживает работу со стандартными датчиками температуры без применения нормирующих преобразователей
Особенности
- Контроль температуры или другой физической величины (давления, влажности, уровня и т.п.)
- Индикация измеряемой величины в любых единицах измерения
- Вычисление квадратного корня из измеренного значения входного сигнала
- Цифровая фильтрация
- Функция запрета изменения настроек
- Индикация аварии в случае обрыва входного сигнала или выхода его за указанные границы
- Питание от внешнего источника постоянного напряжения 24 В или токовой петли датчика
- Крепление на дверцу щита в отверстие диаметром 22 мм, на стену или трубу
- Самозажимные клеммные соединители
- Красная или зеленая индикация (оговаривается при заказе)
- Эксплуатация при температуре окружающий среды: от −40 до +60°С
Технические характеристики
| Параметр | Значение |
| Питание | 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
| Количество входов | 1 |
| Тип входного сигнала | Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В |
| Входное сопротивление при измерении напряжения | ≤ 250 кОм |
| Пределы основной приведенной погрешности измерения | ±0,25% |
| Время опроса входа | ≤ 0,3 с |
| Количество выходных устройств | 1 |
| Типы выходных устройств | Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Средняя наработка на отказ | 10 000 ч |
| Средний срок службы | 12 лет |
| Степень защиты корпуса: - лицевая панель - корпус | IP65 IP20 |
| Условия эксплуатации | −40...+60°С ≤ 80%RH |
| Габаритные размеры | 26×48×65 мм |
Все модификации
| Артикул | Модель | Цвет индикации прибора | Срок поставки | Стоимость |
|---|---|---|---|---|
| F88862 | ИТП-14.ЗЛ.Щ9.К | Зеленый | 2...4 недели | 7493 руб. |
| F88863 | ИТП-14.КР.Щ9.К | Красный | 2...4 недели | 7493 руб. |
| Габаритные размеры |
 |
Входной сигнал:
—
Диапазон отображения физической величины:
—
Погрешность:
—
±0,25%
Индикатор:
—
Пылевлагозащита:
—
Тип присоединения и монтажа:
—
Интерфейс:
—
Встроенная память:
—
Тип входного сигнала:
—
0...5 мА, 0(4)…20 мА, 0(2)…10 В
Выходное устройство для сигнализации или управления:
—
200 мА, 42 В
Защита:
—
IP65 (лицевая панель), IP20 (корпус)
