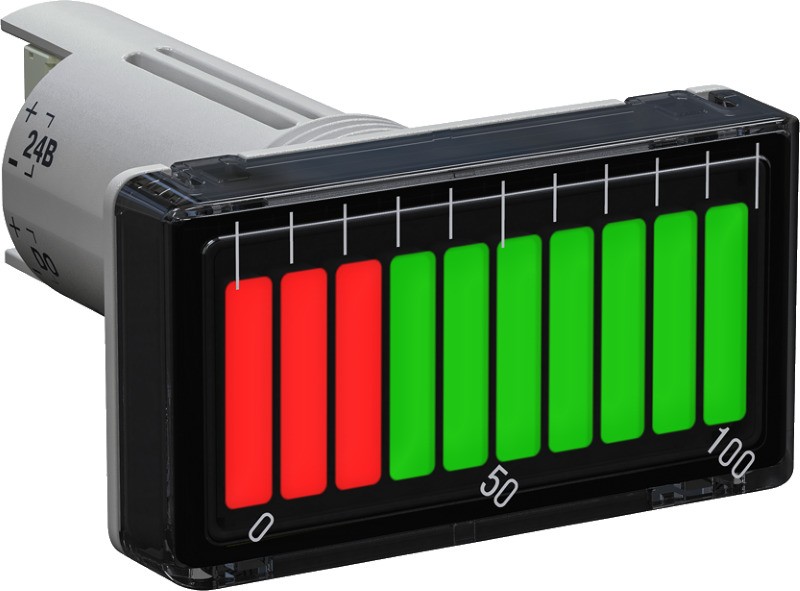

Диаграммный индикатор тока и напряжения ОВЕН ИТП-15
Новинка
ОВЕН ИТП-15 – прибор с двухцветной индикацией для отображения унифицированных сигналов тока и напряжения в диаграммном виде. Прибор дополняет линейку измерителей технологических параметров ОВЕН ИТП и предназначен для информирования о выходе измеряемого параметра за допустимые пределы, сигнализации об обрыве и коротком замыкании сигнала на входе
Особенности
- Двухцветная индикация для сигнализации о выходе параметра за допустимые пределы
- Функция мигания для привлечения внимания и оперативного реагирования
- Измерение и отображение физической величины на индикаторе в диаграммном виде
- Сигнализация при нахождении измеряемой величины в критической зоне
- Регулирование физической величины по on/off-закону с помощью транзисторного ключа
- Сигнализация об обрыве или КЗ в линии связи
Технические характеристики
| Параметр | Значение |
| Питание | =10…30 В п(номинал. напряжение =24 В) |
| Потребляемая мощность | ≤ 1 Вт |
| Количество входов | 1 |
| Тип входного сигнала | 0(4)…20 мА 0(2)…10 В |
| Пределы основной приведенной погрешности измерения | ±0,25 |
| Входное сопротивление при измерении напряжения | ≤ 250 кОм |
| Время опроса входа | ≤ 0,3 с |
| Количество выходных устройств | 1 |
| Типы выходных устройств | Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Средняя наработка на отказ | 10 000 ч |
| Средний срок службы | 12 лет |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) IP20 (корпус) |
| Условия эксплуатации | −40...+60°С ≤ 80%RH |
| Габаритные размеры | 26×48×65 мм |
Входной сигнал:
—
Диапазон отображения физической величины:
—
Погрешность:
—
±0,25%
Индикатор:
—
Пылевлагозащита:
—
Тип присоединения и монтажа:
—
Интерфейс:
—
Встроенная память:
—
Тип входного сигнала:
—
0(4)…20 мА, 0(2)…10 В
Выходное устройство для сигнализации или управления:
—
Защита:
—
Монтаж:
—
Количество входов:
—
Время опроса одного входа:
—
Госреестр:
—
Выход:
—
транзисторный ключ n-p-n типа
Диаметр монтажного отверстия:
—
22 мм
Присоединение питания:
—
винтовое
Степень пылевлагозащиты:
—
IP65, IP20
Питание:
—
