Модуль измерения параметров трехфазной электрической сети ОВЕН МЭ210-701
Новинка
МЭ210-701 – многофункциональный измерительный преобразователь (МИП) для измерения параметров трехфазной электрической сети, позволяющий собирать профили мощности с выбранным периодом. Накопленные значения хранятся в памяти прибора, благодаря чему МЭ210-701 можно использовать в качестве прибора технического учета. Наличие встроенных дискретных входов и выходов позволяет использовать прибор для мониторинга ячейки КРУ на отходящих линиях.
Используются для расширения сигналов контроллера ОВЕН ПЛК210
Особенности
- Измерение токов, напряжений, межфазных углов электрической сети по трем фазам
- Измерение активной, реактивной, полной, прямой и обратной энергии
- Расчет профилей мощности с заданным интервалом (3, 30 минут, 1 – 4 – 8 – 12 – 24 часа)
- Встроенные дискретные входы для съема параметров ТС
- Встроенные дискретные выходы для команд ТУ
- Встроенный архив для оперативных параметров и накопленных значений
- Работа по интерфейсам Ethernet и RS-485
Варианты применения
- Реализация системы технического учета
- Система энергомониторинга оборудования
- Расчет потребления электроэнергии на единицу произведенной продукции
- Мониторинг ячейки КРУ
Технические характеристики
| Параметр | Значение |
| Питание | |
| Напряжение питания | 10…48 В |
| Потребляемая мощность, не более | 8 Вт |
| Интерфейсы | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbs RS-485 |
| Протоколы обмена | Modbus TCP, Modbus RTU (Slave), MQTT (в разработке), SNMP (в разработке) |
| Измерение параметров электросети | |
| Тип электросети | Трехфазная переменного тока |
| Частота опроса | 8 кГц для накопленной мощности |
| 65 Гц для измеренных значений | |
| Время обновления измеренных значений | 15 мс |
| Измерение фазного напряжения | |
| Фазное напряжение (номинальное) | 230 В |
| Основная приведенная погрешность измерения напряжения: 0,05 ∙ Uном ≤ U ≤ 1,5 ∙ Uном | 0,2 % |
| Входное сопротивление, не менее | 500 кОм |
| Измерение межфазного напряжения | |
| Межфазное напряжение (номинальное) | 400 В |
| Основная приведенная погрешность измерения напряжения: | 0,2 % |
| Входное сопротивление, не менее | 500 кОм |
| Измерение силы тока | |
| Входной сигнал (номинальный) | 5 А |
| Основная приведенная погрешность измерения напряжения: | |
| 0,05 ∙ Iф ≤ I ≤ 0,95 ∙ Iф | 0,2 % |
| 0,95 ∙ Iф ≤ I ≤ 1,2 ∙ Iф | 0,5 % |
| Разрешающая способность | 0,001 А |
| Входное сопротивление, не более | 0,01 Ом |
| Измерение мощности | |
| Измеряемая мощность | Активная Реактивная Полная Отдачи |
| Основная приведенная погрешность измерения | 0,5 % |
| Профиль мощностей | |
| Период интегрирования | 3, 30 минут, 1 – 4 – 8 – 12 – 24 часа |
| Профилируемые мощности | Активная (+) Активная (-) Реактивная (+) Реактивная (-) Полная |
| Измерение частоты и коэффициента мощности | |
| Действующая частота первой гармоники | 50±10 Гц |
| Основная приведенная погрешность измерения | 0,15 % |
| Измерение частоты первой гармоники | |
| Действующая частота первой гармоники | 45...65 Гц |
| Основная приведенная погрешность измерений | 0,15 % |
| Время опроса входа, не более | 1 с |
| Разрешающая способность | 0,01 Гц |
| Измерение коэффициента мощности | |
| Основная приведенная погрешность измерения | 0,1 % |
| Встроенный архив | |
| Максимальный размер файла | 2 кБ |
| Максимальное количество файлов | 1000 |
| Период записи | Настраиваемый, 10...3600 с |
| Дискретные входы | |
| Количество входов | 8 |
| Тип сигнала | «Сухой» контакт Транзисторный ключ n-p-n-типа |
| Режимы работы | Определение логического уровня Счетчик импульсов |
| Сопротивление контактов и проводов, подключаемых к входу, не более | 100 Ом |
| Минимальная длительность единичного импульса | 2 мс (до 400 Гц) |
| Дискретные выходы | |
| Количество выходов | 2 |
| Тип выхода | Электромагнитное реле |
| Тип контакта | Нормально-разомкнутый |
| Режимы работы | Переключение логического уровня (управление по битовой маске) ШИМ |
| Максимальное напряжение на контактах | ~250 В |
| =30 В | |
| Ток коммутации | 5 А AC, cos(φ) > 0,4 |
| 3 A DC | |
| Время включения/выключения | 15 мс |
| Общие характеристики | |
| Габаритные размеры | (82×124×83) ±0,5 мм |
| Степень защиты корпуса | IP20 |
| Монтаж | На DIN-рейку На стену |
| Вес | ≤0,5 кг |
| Параметр | Значение |
 |  |

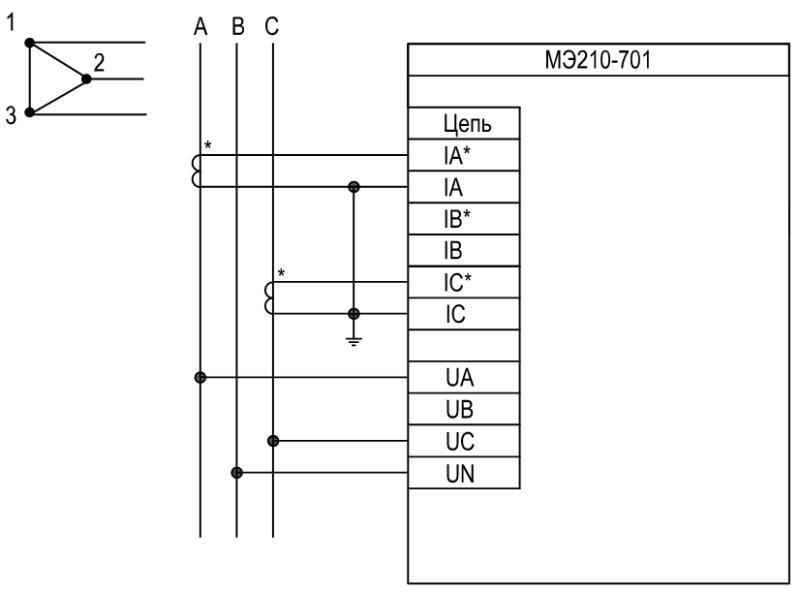

| 5S – трехфазная трехпроводная схема «треугольник» | 6S – трехфазная четырехпроводная схема «звезда» |
 |  |

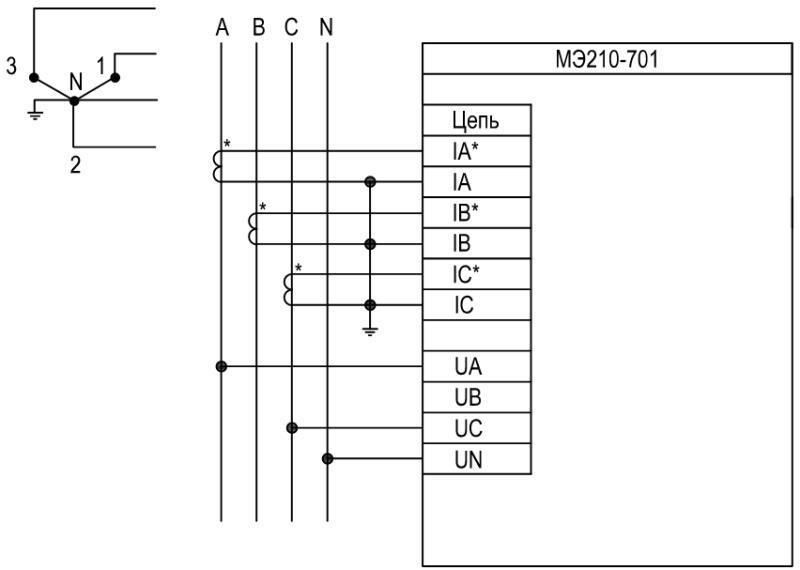

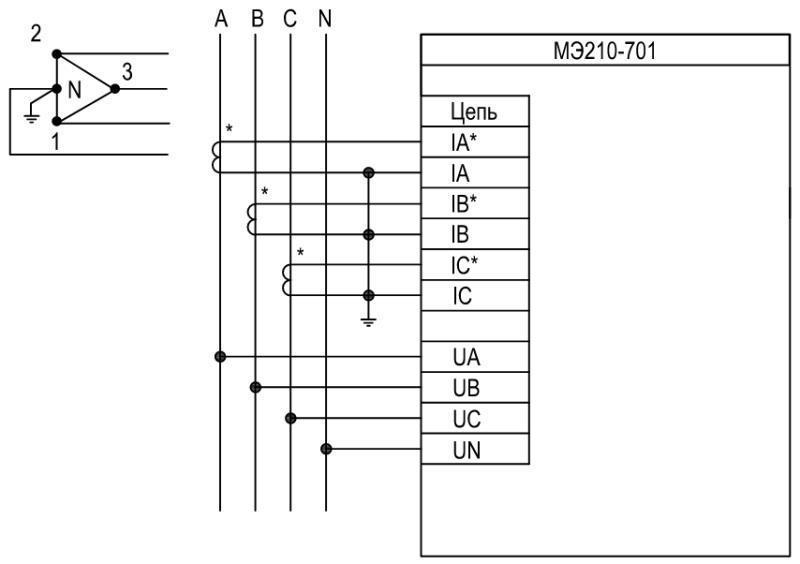

| 8S – трехфазная четырехпроводная схема «треугольник» | 9S – трехфазная четырехпроводная схема «звезда» |
 |  |

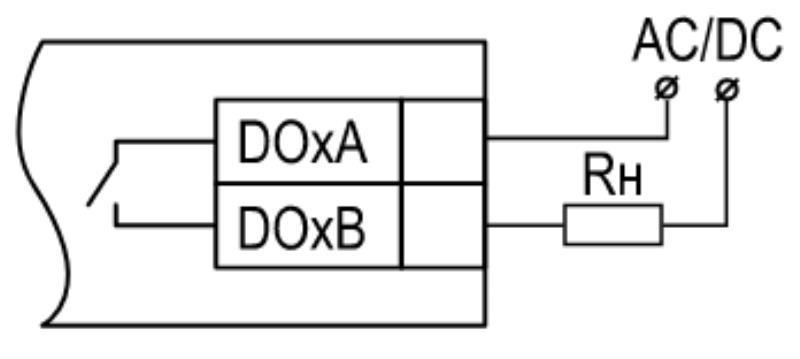

| Схема подключения датчиков «сухие контакты» | Схема подключения к дискретным выходам типа «реле» |
 | |

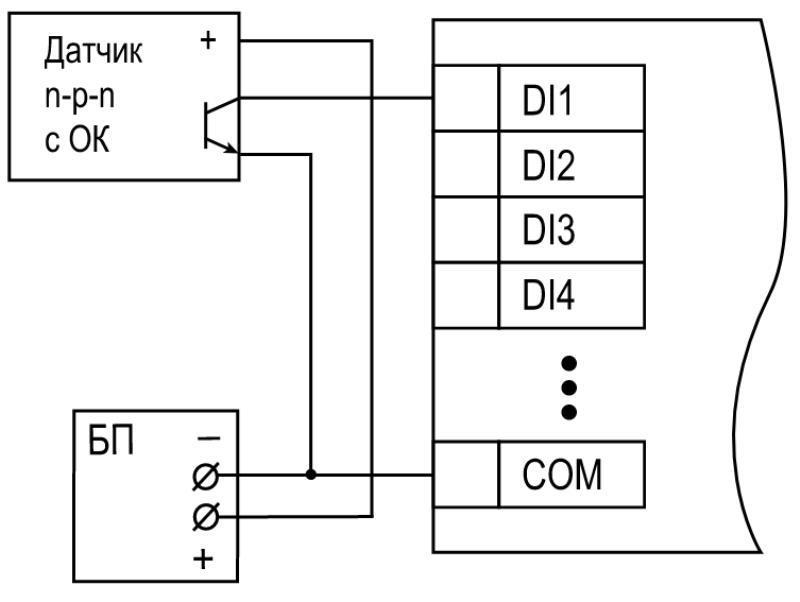

| Схема подключения датчиков n-p-n типа | |
| Габаритные размеры |
 |
Монтаж:
—
на DIN-рейку или на стену
Входы:
—
8 дискретных
Выходы:
—
2 реле ~5 А, 250 В или =3 А, 30 В
Измерение фазного напряжения:
—
230 В
Измерение межфазного напряжения:
—
400 В
Измерение силы тока:
—
5 А
Измеряемая мощность:
—
активная, реактивная, полная, отдачи
Частота опроса:
—
8 Гц, 65 Гц
Защита:
—
IP20
