Амперметр однофазный щитовой с релейным выходом Omix A1-1-K-N2
Новинка
Амперметр однофазный щитовой Omix A1-1-K-N2 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы
Особенности
- Возможность подключения трансформатора тока
- Может выдерживать длительные (до нескольких лет) перегрузки до 6 А
- 5 типоразмеров корпуса
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...5 А (напрямую) ~0...9999 А (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Коммутационная способность реле | ~2 A, 250 B |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Высота символов | P44: 8 мм |
| Габаритные размеры | P44: 50×50×102 мм Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм |
| Размер врезного отверстия | P44: 45×45 мм Р77: 67×67 мм Р94: 45×91 мм Р99: 91×91 мм Р1212: 111×111 мм |
| Вес | P44: 120 г Р77: 187 г Р94: 180 г Р99: 223 г Р1212: 292 г |
Все модификации
| Артикул | Модель | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|
| K21784 | Omix P44-A1-1-K-N2 | P44 | Со склада (комплектация 1..72 часа) | 4200 руб. |
| K21785 | Omix P77-A1-1-K-N2 | P77 | Со склада (комплектация 1..72 часа) | 4200 руб. |
| K21786 | Omix P94-A1-1-K-N2 | P94 | Со склада (комплектация 1..72 часа) | 4200 руб. |
| K21787 | Omix P99-A1-1-K-N2 | P99 | Под заказ к 2024.08.01 | 4200 руб. |
| K21788 | Omix P1212-A1-1-K-N2 | P1212 | Со склада (комплектация 1..72 часа) | 4200 руб. |
| Габаритный чертеж |
 |

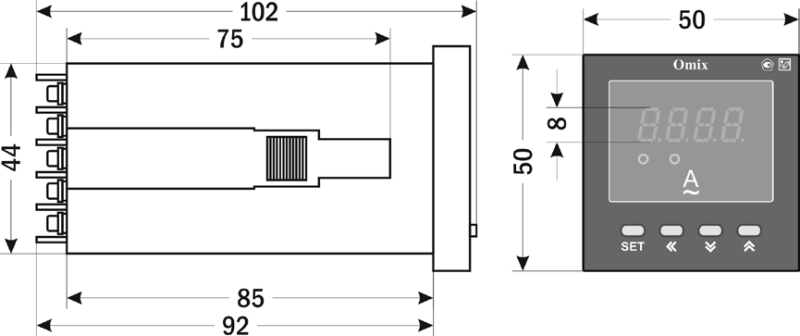

| P44 |
 |

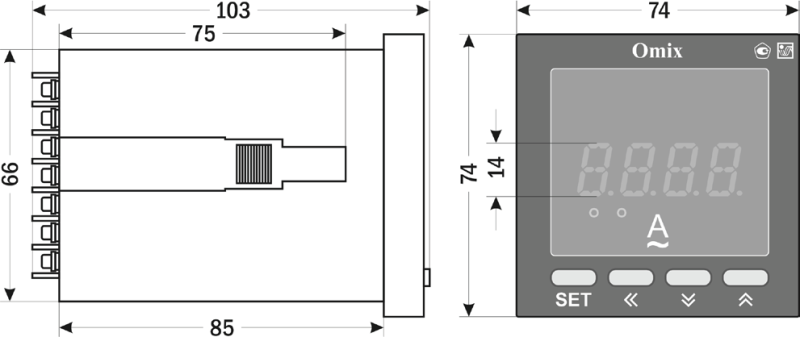

| P77 |
 |

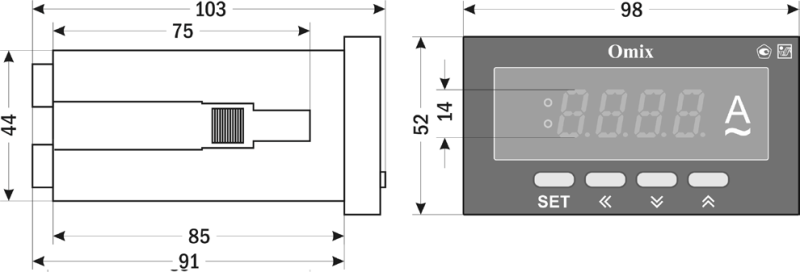

| P94 |
 |

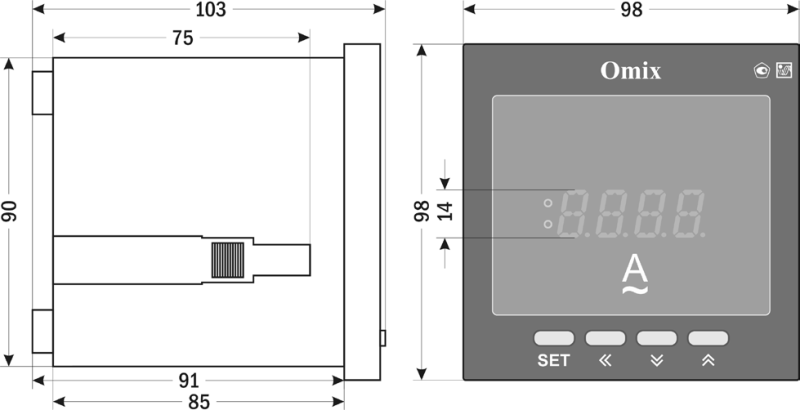

| P99 |
 |

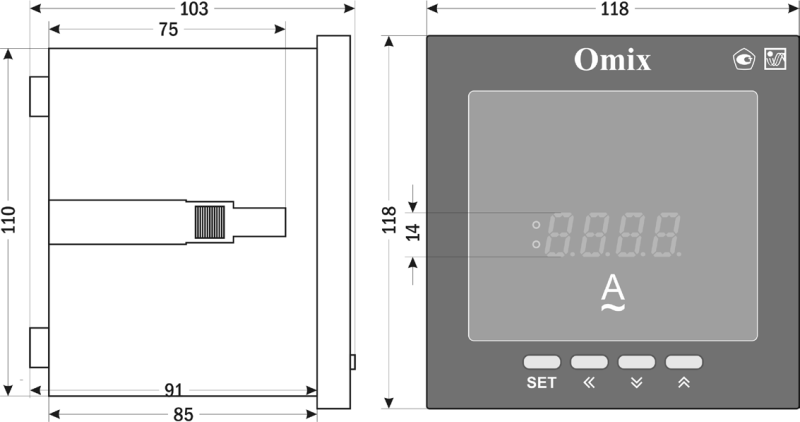

| P1212 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2024 | 0.84 Мб |  |
Погрешность:
—
±(0,5% + 1 е.м.р.)
Диапазон измерения силы тока:
—
~0…5 А (прямое подключение), ~0...9999 А (через трансформатор)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный
Широкий диапазон питания:
—
≅85...264 В
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
Релейный выход:
—
~2 A, 250 B
