Амперметр однофазный щитовой Omix A1-1-N2
Новинка
Есть видеообзор
Амперметр однофазный щитовой Omix A1-1-N2 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока
Особенности
- Возможность подключения трансформатора тока
- Может выдерживать длительные (до нескольких лет) перегрузки до 6 А
- 5 типоразмеров корпуса
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...5 А (напрямую) ~0...9999 А (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Высота символов | P44: 8 мм Р77, Р94, Р99, Р1212: 14 мм |
| Габаритные размеры | P44: 50×50×102 мм Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм |
| Размер врезного отверстия | P44: 45×45 мм Р1212: 111×111 мм |
| Вес | P44: 114 г Р77: 182 г Р94: 175 г Р99: 218 г Р1212: 287 г |
Все модификкации
| Артикул | Модель | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|
| F06697 | Omix P44-A1-1-N2 | P44 | Со склада | 3562 руб. |
| F06698 | Omix P77-A1-1-N2 | P77 | Со склада | 3562 руб. |
| F06699 | Omix P94-A1-1-N2 | P94 | Со склада | 3562 руб. |
| F06700 | Omix P99-A1-1-N2 | P99 | Ожидается 2024.07.26 | 3562 руб. |
| F06701 | Omix P1212-A1-1-N2 | P1212 | Со склада | 3562 руб. |
| Габаритный чертеж |
 |

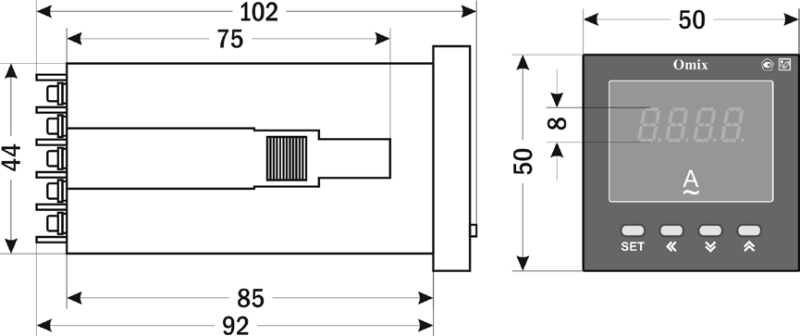

| P44 |
 |

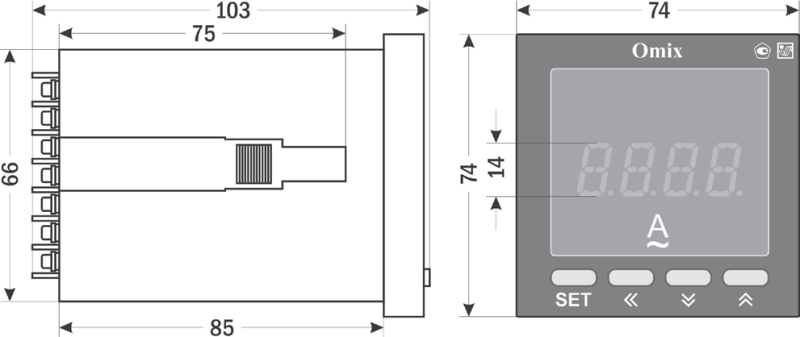

| P77 |
 |

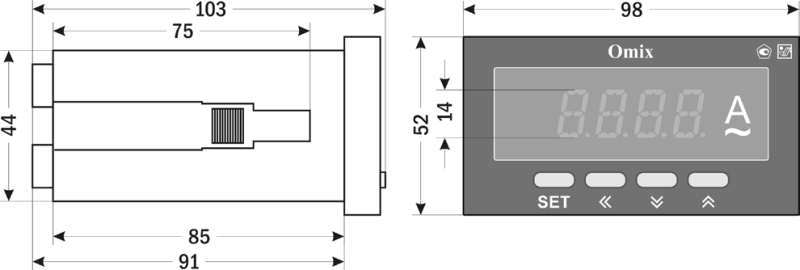

| P94 |
 |

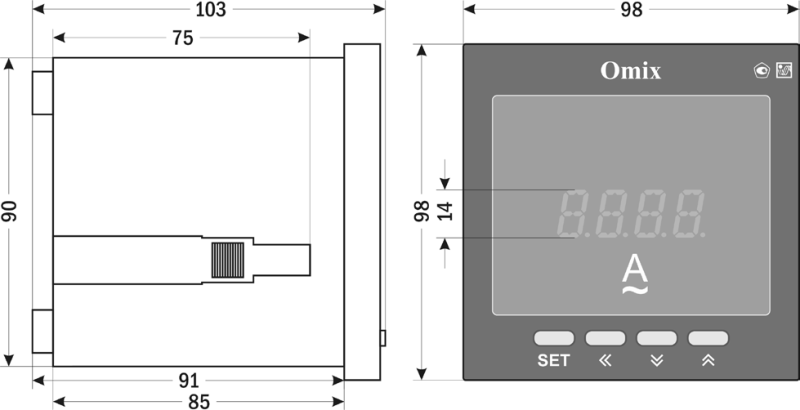

| P99 |
 |

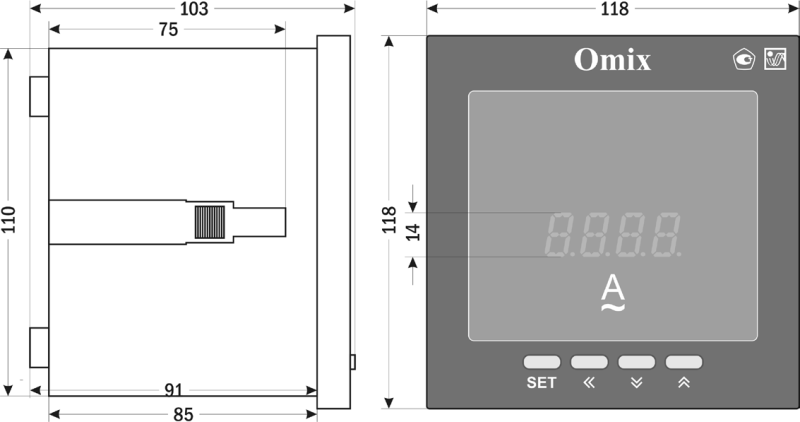

| P1212 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 03.11.2021 | 0.65 Мб |  |
Диапазон индикации силы тока:
—
~0…5 А (прямое подключение), ~0...9999 А (через трансформатор)
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный
Широкий диапазон питания:
—
≅85...264 В
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
