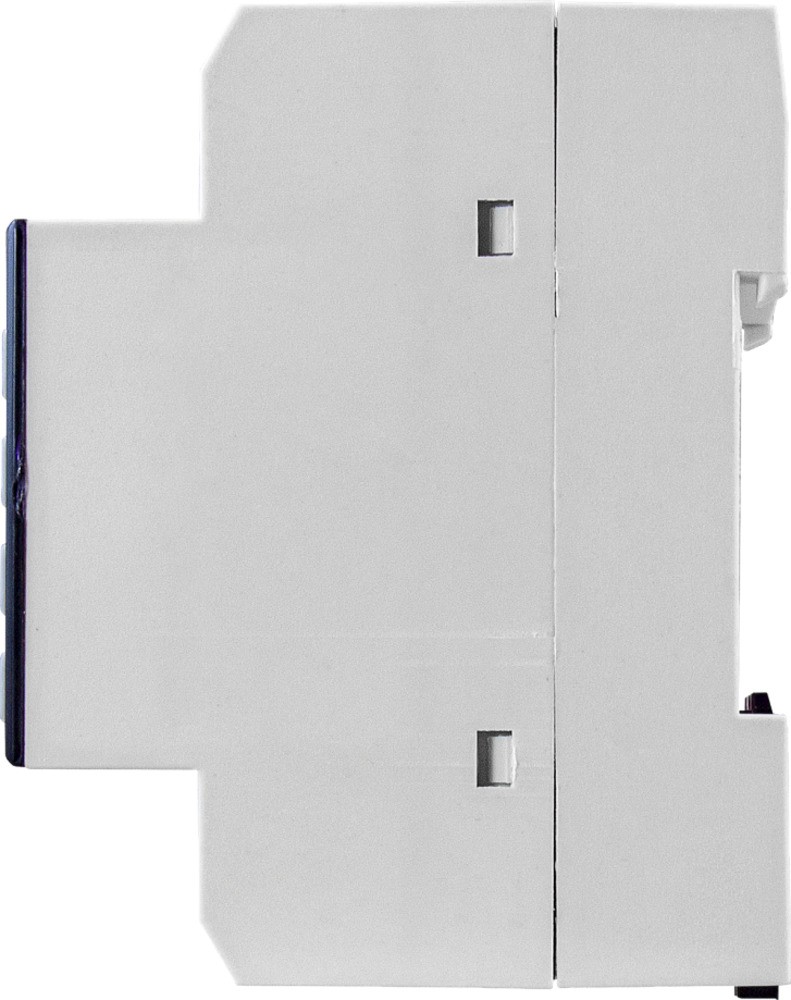

Амперметр однофазный на DIN-рейку с релейным выходом Omix D3-A1-1-K-N9
Новинка
Амперметр однофазный на DIN-рейку Omix D3-A1-1-K-N9 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы
Особенности
- Два светодиодных индикатора достижения верхней и нижней уставок
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...100 А |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Коммутационная способность реле | ~2 A, 250 B |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 3S |
| Высота символов | 8,5 мм |
| Габаритные размеры | 82×54×68 мм |
| Габаритные размеры внешнего трансформатора | ∅ 24×11 мм |
| Длина провода | 90 мм |
| Вес | 147 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 12.01.2023 | 0.66 Мб |  |
Монтаж:
—
на DIN-рейку, стандарт 3S
Индикатор:
—
четырехразрядный светодиодный
Количество фаз:
—
1
Диапазон индикации силы тока:
—
~0…100 А
Погрешность:
—
±(0,5% + 1 е.м.р.)
Широкий диапазон питания:
—
≅85...264 В
В комплекте:
—
внешний трансформатор для измерения силы тока до 100 А
Госреестр:
—
№ 64439-22
Релейный выход:
—
~2 A, 250 B
