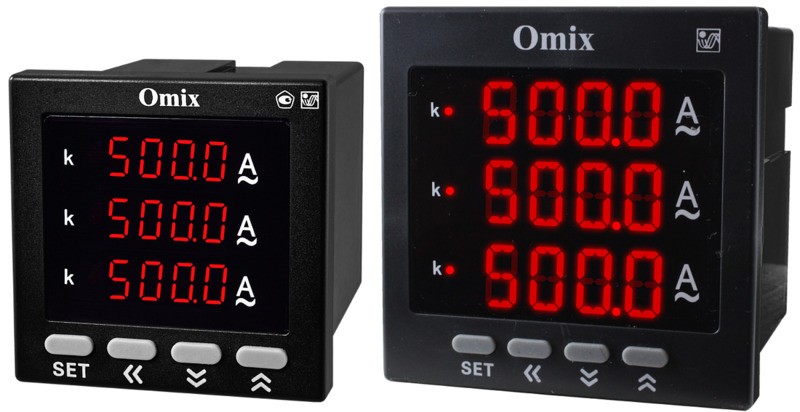

Амперметр трехфазный щитовой Omix AZ3-3
Новинка
Амперметры трехфазные щитовые Omix AZ3-3 предназначен для измерения и индикации силы тока в трехфазных сетях переменного тока
Прежнее название прибора: Omix P99-AZ-3-0.5
Особенности

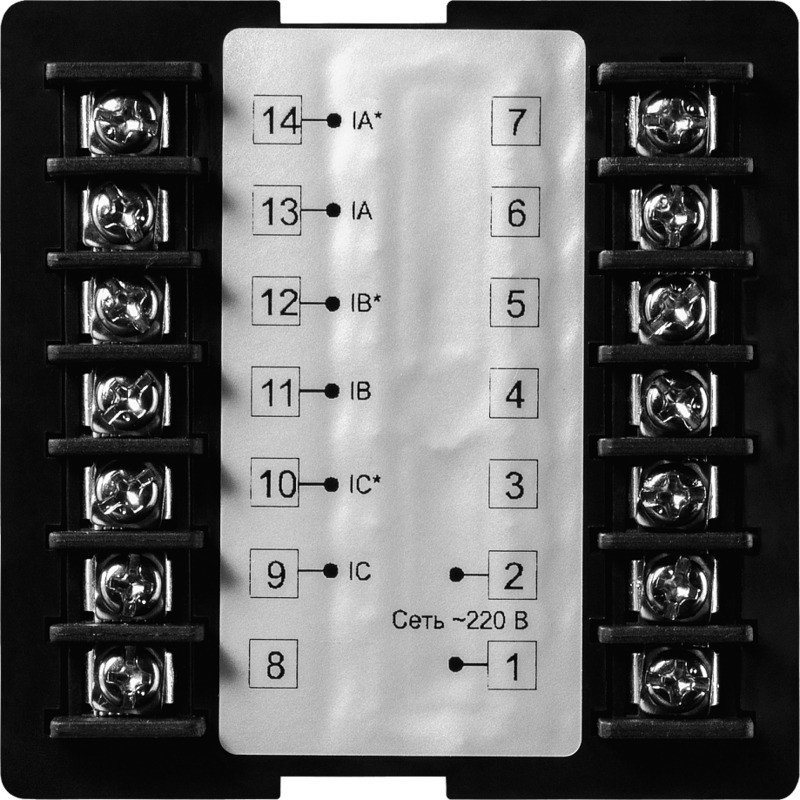

- Возможность подключения через трансформатор тока
- Может выдерживать длительные (до нескольких лет) перегрузки до 6 А
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...5 А (напрямую) ~0...50 кА (через трансформатор тока) |
| Дискретность измерения | Автоматически: 1; 0,1; 0,01; 0,001 |
| Погрешность | ±(0,5% + 2 е.м.р.) |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 5 ВА |
| Питание прибора | ~220 В, 45...65 Гц |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |

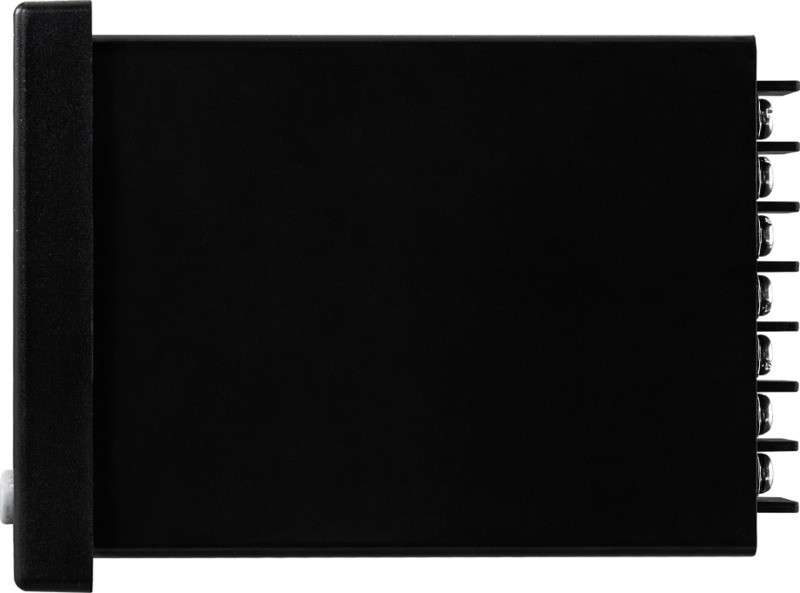

| Габаритные размеры | Р77: 74×74×101,5 мм Р99: 98×98×101,5 мм |
| Размер монтажного отверстия | Р77: 67×67 мм Р99: 91×91 мм |
| Вес | Р77: 339 г Р99: 381 г |
Все модификации
| Артикул | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|
| O14038 | P77 | Со склада | 4125 руб. |
| O14039 | P99 | Со склада | 4125 руб. |
| Габаритные размеры |
 P77 |
 P99 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (V. 1.0) | 16.10.2023 | 0.72 Мб |  |
Диапазон измерения силы тока:
—
~0...5 А (прямое подключение), ~0...50 кА (через трансформатор)
Погрешность:
—
±(0,5% + 2 е.м.р.)
Количество фаз:
—
3
Индикатор:
—
3 независимых четырехразрядных светодиодных индикатора
Широкий диапазон питания:
—
В комплекте:
—
Монтаж:
—
в щит
Госреестр:
—
Общий релейный выход:
—
Интерфейс:
—
Аналоговый выход:
—
Реле:
—
3 реле:
—
