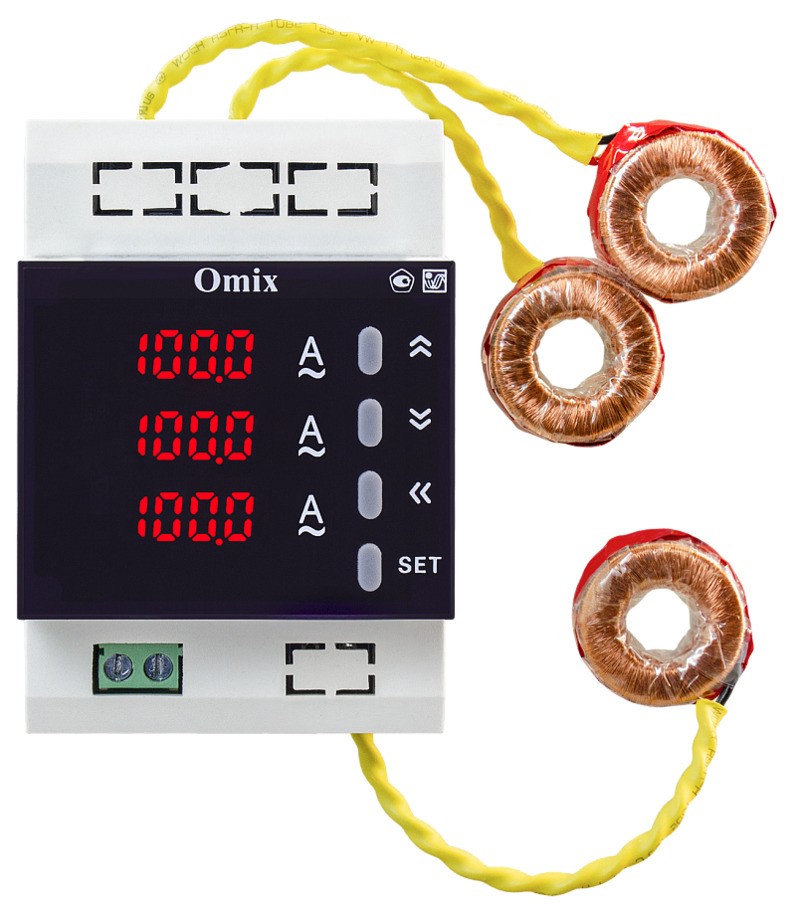

Амперметр трехфазный на DIN-рейку с общим релейным выходом Omix D3-A3-3-K-N9
Новинка
Амперметр трехфазный на DIN-рейку Omix D3-A3-3-K-N9 предназначен для измерения и индикации силы тока в трехфазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы
Технические характеристики
Параметр | Значение |
Диапазон измерения силы тока | ~0…100 А |
Погрешность | ±(0,5% + 1 е.м.р.) |
Дискретность измерения силы тока | 0,1; 0,01; 0,001 |
Скорость измерения | 3 изм./с |
Потребляемая мощность | < 3 ВА |
Питание | ≅85...264 В |
Коммутационная способность реле | ~2 A, 250 B |
Условия эксплуатации | −10...+50°С, ≤ 85%RH |
Условия хранения | −40...+70°С, ≤ 85%RH |
Монтаж | На DIN-рейку, стандарт 3S |
Высота символов | 6 мм |
Габаритные размеры | 82×54×68 мм |
Габаритные размеры внешнего трансформатора | ∅ 24×11 мм |
Длина провода | 90 мм |
Вес | 179 г |
Габаритные размеры |
Документация и схемы
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 13.01.2023 | 0.82 Мб |
Диапазон измерения силы тока:
—
~0…100 А
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
3
Индикатор:
—
три независимых четырехразрядных светодиодных индикатора для отображения силы тока на каждой из фаз
Широкий диапазон питания:
—
≅85...264 В
В комплекте:
—
три внешних трансформатора для измерения силы тока до 100 А на каждой из фаз
Монтаж:
—
на DIN-рейку, стандарт 3S
Госреестр:
—
№ 64439-22
Общий релейный выход:
—
~2 A, 250 B
