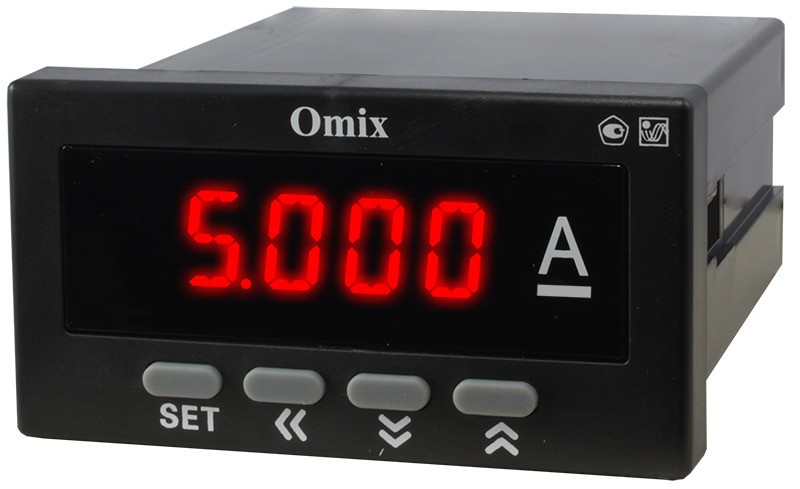

Амперметр постоянного тока щитовой с релейным выходом Omix P94-DA1-K
Новинка
Амперметр постоянного тока щитовой Omix P94-DA1-K предназначен для измерения и индикации силы тока в сетях постоянного тока, а также для сигнализации о выходе измеренных значений за установленные пределы
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | =0...9999 А (через внешний шунт */75 мВ) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 0,1 |
| Скорость измерения | 2 изм./с |
| Коммутационная способность реле | ~1 A, 250 B |
| Потребляемая мощность | < 3 ВА |
| Питание | ~220 В, 50...60 Гц |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Высота символов | 14 мм |
| Габаритные размеры | 52×98×103 мм |
| Размер врезного отверстия | 45×91 мм |
| Вес | 282 г |
| Габаритный чертеж |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 14.8) | 12.12.2022 | 0.42 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
Тип входного сигнала:
—
Погрешность:
—
±(0,5% + 1 е.м.р.)
Диапазон отображения физической величины:
—
Индикатор:
—
четырехразрядный светодиодный индикатор
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
Реле:
—
~1 A, 250 B
Диапазон измерения силы тока:
—
=0...9999 А (через внешний шунт */75 мВ)
Подключение:
—
Класс точности:
—
Защита:
—
Номинальный ток:
—
Падение напряжения на потенциальных зажимах при номинальном токе:
—
Шкала:
—
