Термосопротивления с токовым выходом дТС055М.И
Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.
Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.
В состав термопреобразователей входят
- первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПТ-3, встроенный в головку датчика.
- диапазон температур окружающего воздуха при эксплуатации: –40…+85 ⁰С.
Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.
Технические характеристики
| Параметр | Значение | |
| Номинальная статическая характеристика (НСХ) | 50М 100М | 100П Pt100 |
| Диапазон измеряемых температур | –50...+180°C | –50...+500°C |
| Погрешность | ±0,5 или ±1,0 | ±0,25 или ±0,5 |
| Температура окружающего воздуха | –40...+85°C | |
| Диапазон выходного тока преобразователя | 4...20 мА | |
| Вид зависимости «ток от температуры» | Линейная | |
| Нелинейность преобразования | Не хуже ±0,2 % | |
| Разрядность цифро-аналогового преобразователя | Не менее 12 бит | |
| Питание | =12...36 В (номинальное =24 В) | |
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления | ≤ 30 Ом | |
| Сопротивление линии связи с термоэлектрическим преобразователем | — | |
| Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) | 500 Ом ±5 % | |
| Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) | 1250 Ом | |
| Пульсации выходного сигнала | 0,6% | |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания | ≤ 30 мин | |
| Показатель тепловой инерции | ≤ 20...40 с | |
| Исполнение сенсора относительно корпуса | Изолированный | |
| Материал коммутационной головки | Пластмассовая | |
| Тип резьбового штуцера | Метрическая или трубная резьба | |
| Материал корпуса датчика | Сталь 12Х18Н10Т | |
| Защита | IP54 | |

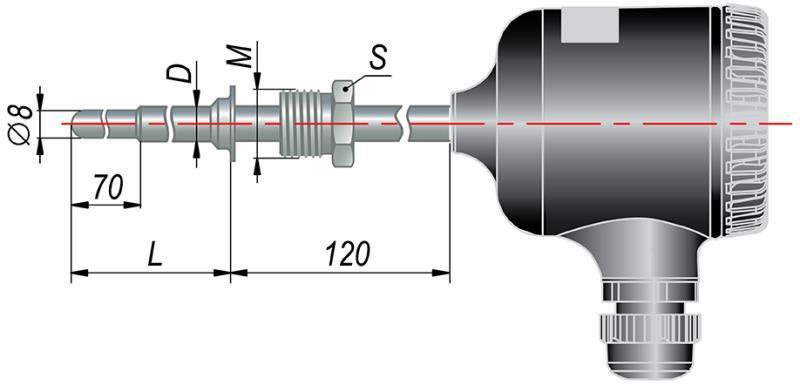

| Габаритные размеры |
 |
| L = 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм D = 10 мм M = 20×1,5 мм S = 22 мм |
| Габаритные размеры коммутационной головки |
 |
| Кабельный ввод М16×1,5 Диаметр подключаемого кабеля до 10 мм |
| Обозначение при заказе ДТСXX5М.И |
 |
