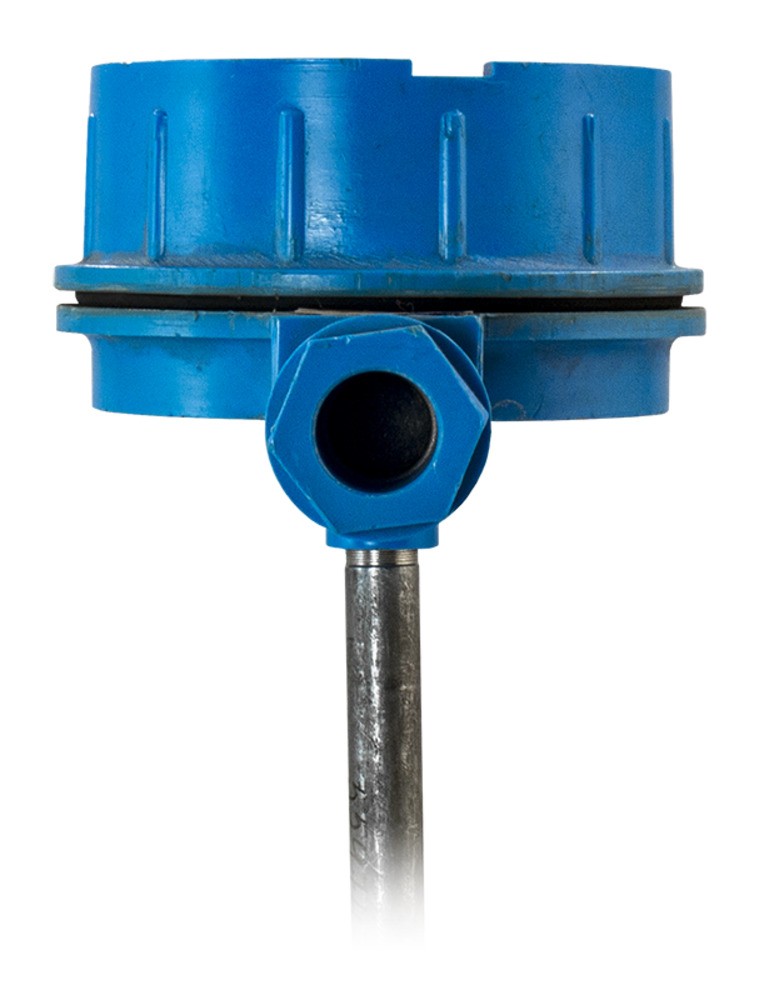

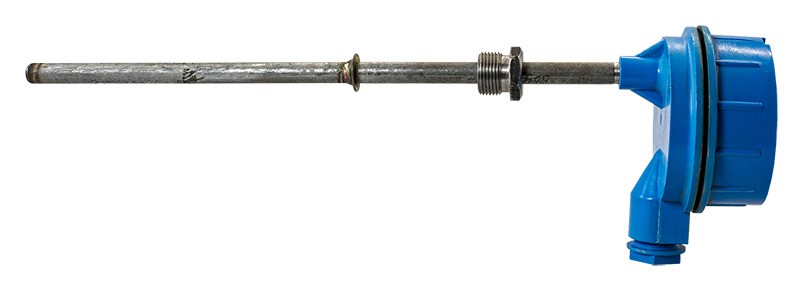

Термосопротивление с токовым выходом Метран-274-02
Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА
Конструкция и принцип действия
Термопреобразователь состоит из первичного преобразователя, в качестве которого используется термопреобразователь сопротивления 100М, а также из измерительного преобразователя. С помощью термопреобразователя сопротивления температура преобразуется в электрическое сопротивление. Сигнал с термопреобразователя сопротивления поступает на микропроцессорный преобразователь, который в свою очередь преобразует его на необходимые унифицированные сигналы
Технические характеристики
| Параметр | Значение | |
| Номинальная статическая характеристика (НСХ) | 100М | |
| Диапазон измеряемых температур | −50…+50°C | |
| Погрешность | ±0,5 | |
| Диапазон выходного тока преобразователя | 4...20 мА | |
| Длина монтажной части (L) | 80 мм | |
| Диаметр монтажной части | 10 мм | |
| Присоединение | M20×1,5 мм | |
| Питание | =18...42 В | |
| Зависимость выходного сигнала от температуры | линейная | |
| Время термической реакции | 20 с | |
| Защита | IP65 | |

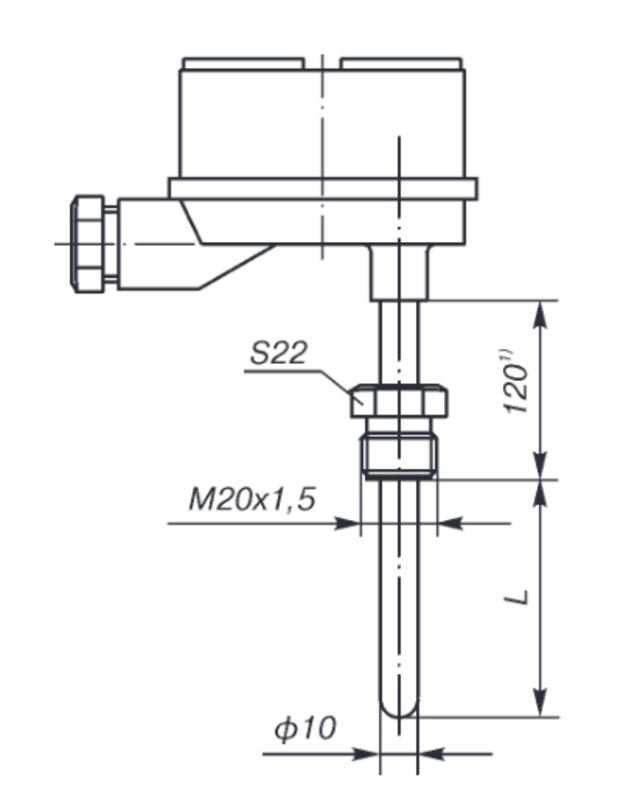

| Габаритные размеры |
 |
Номинальная статическая характеристика:
—
100М
Диапазон измеряемых температур:
—
−50…+50°C
Диапазон выходного тока преобразователя:
—
4...20 мА
Питание:
—
=18...42 В
Длина монтажной части:
—
80 мм
Диаметр монтажной части:
—
10 мм
Присоединение:
—
М20×1,5 мм
