Термосопротивление с цифровым интерфейсом RS-485 дТС405М.RS
Термопреобразователи сопротивления ОВЕН ДТСхх5М.RS со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
В состав термопреобразователей входят
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: −40…+85°C).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
При измерении температуры выше +180°С рекомендуем использовать датчики с металлической головкой.
Особенности
- Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП)
- Не занимают аналоговые входы
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП
- Передают данные напрямую в «облако»
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров
- Защита от смены полярности напряжения питания
Технические характеристики
| Параметр | Значение | |
| Метрологические характеристики | ||
| Номинальная статическая характеристика (НСХ) | 50М 100М | 100П Pt100 |
| Диапазон измеряемых температур | –50...+180°C | –50...+300°C –50...+500°C |
| Погрешность | ±0,5 или ±1,0 | ±0,25 (для –50...+300°C) ±0,5 (для –50...+500°C) |
| Интерфейс связи RS-485 | ||
| Скорости обмена | 9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с | |
| Протокол связи | Modbus RTU (Slave) | |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) | |
| Характеристики питания | ||
| Номинальное значение напряжения питания | =24 В | |
| Диапазон допустимых напряжений питания | =10...42 В | |
| Потребляемая мощность | ≤ 1,5 Вт | |
| Характеристики входных сигналов | ||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания | ≤ 10 мин | |
| Время установления выходного сигнала после изменения входного сигнала | ≤ 1 с | |
| Характеристики конструкции | ||
| Длина монтажной части | 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм | |
| Диаметр монтажной части | 5 мм | |
| Материал корпуса датчика | Сталь 12Х18Н10Т | |
| Материал коммутационной головки | Пластмасса | |
| Кабельный ввод (максимальный диаметр подключаемого кабеля) | М16×1,5 (⌀10 мм) | |
| Степень пылевлагозащиты | IP54 | |
| Условия эксплуатации | –40...+85°C (≤ 95%RH) | |

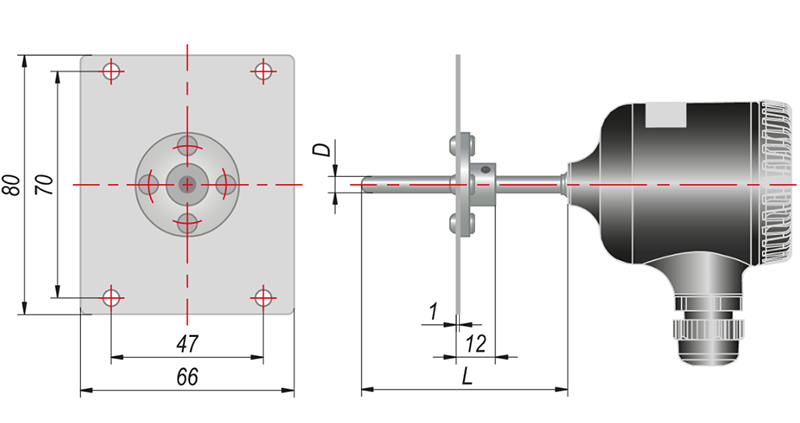

| Габаритные размеры |
 |
| L = 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм D = 5 мм |
| Габаритные размеры коммутационной головки |
 |
| Кабельный ввод М16×1,5 Диаметр подключаемого кабеля до 10 мм |
| Обозначение при заказе ДТСXX5М.RS |
 |
